193-1100
JUKYX
3-20
(2) 装置本体にマグネットで取付けられているテープフィーダ接続ケーブ
ルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可能
になります。)
ブラケットを下にして接続
F1C18
193-1100
JUKYX
3-21
テープフィーダの取外し方法について説明します。
手順
(1) テープフィーダが動作停止していることを確認する。
( テープ送り、カバーテープ巻取りが動作していないことを確認して
ください。)
(2) テープフィーダ接続ケーブルをテープフィーダから取外し、フィーダ
カートにマグネットにて取付ける。
F1C19
(3) テープフィーダをテープフィーダ保持ガイドから取外し、一括交換
カートのフィーダベースに取付ける。
193-1100
JUKYX
3-22

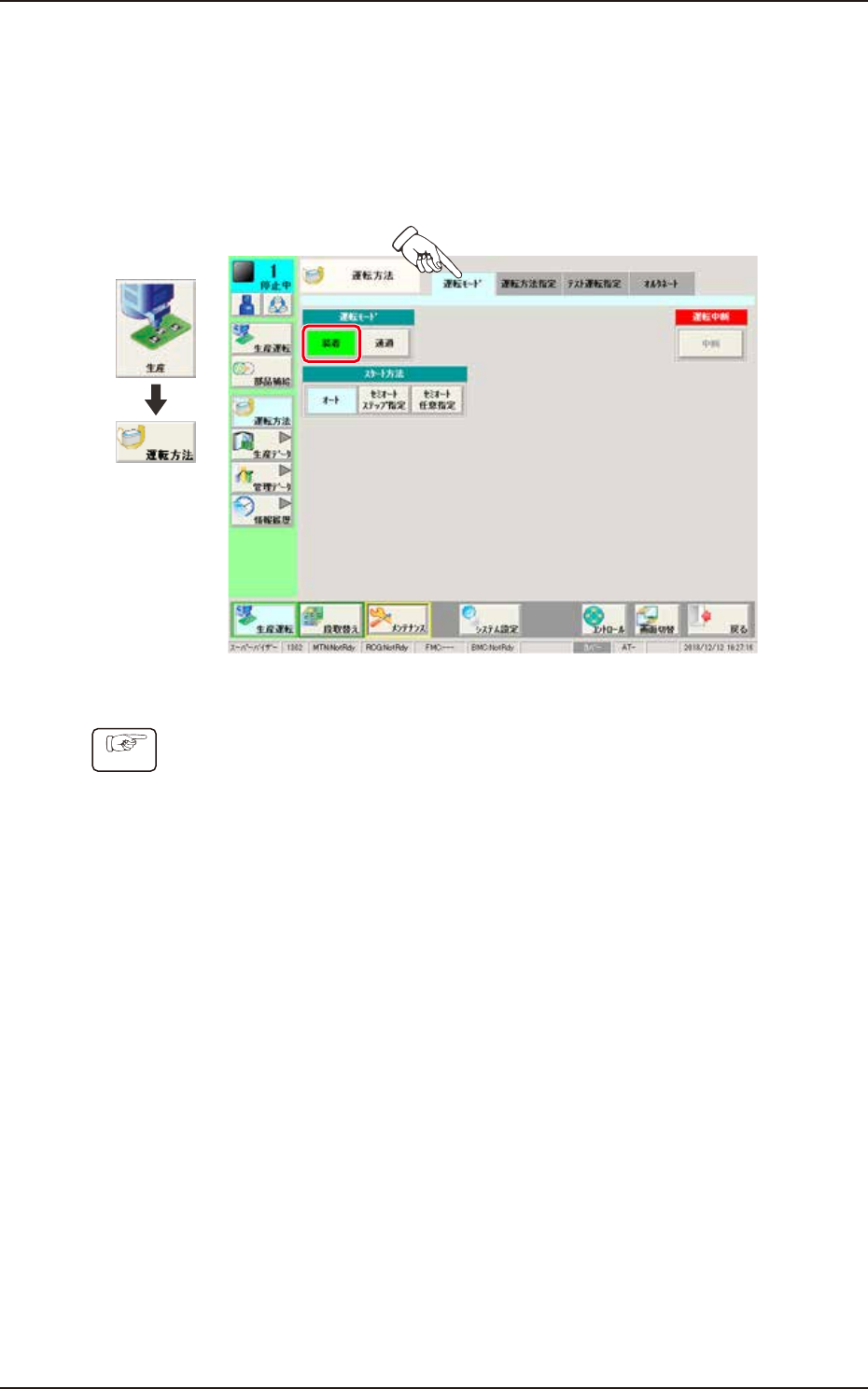

“運転方法”画面で運転モードを設定します。
通常は“装着”を選択します。
画面展開
F1C20A
手順
(1) “運転方法”画面で、[ 運転モード ] タブを押す。
(2) “運転モード”の [ 装着 ] ボタンを押す。
