193-1 100 JUKYX 3-5 以下の手順で電源を投入してください。 手順 (1) 装置前面にある電源ブレーカのロックレバーから南京錠を外す。 ロックレバー 南京錠 電源ブレーカ F1C4 (2) 電源ブレーカを ON にする。 （装置に電源が投入されます。 ） 電源の投入 F1C5 …
193-1100
JUKYX
3-4
運転を始める前に、装置周辺の安全を確認します。
運 転 を 始 め る 前 に 、装 置 の 周 辺 ( 特 に 、操 作 を 行 う 側 の 反 対 側 )
に人がいないこと、工具や部品類など物がないことを確認して
ください 。
193-1100
JUKYX
3-5

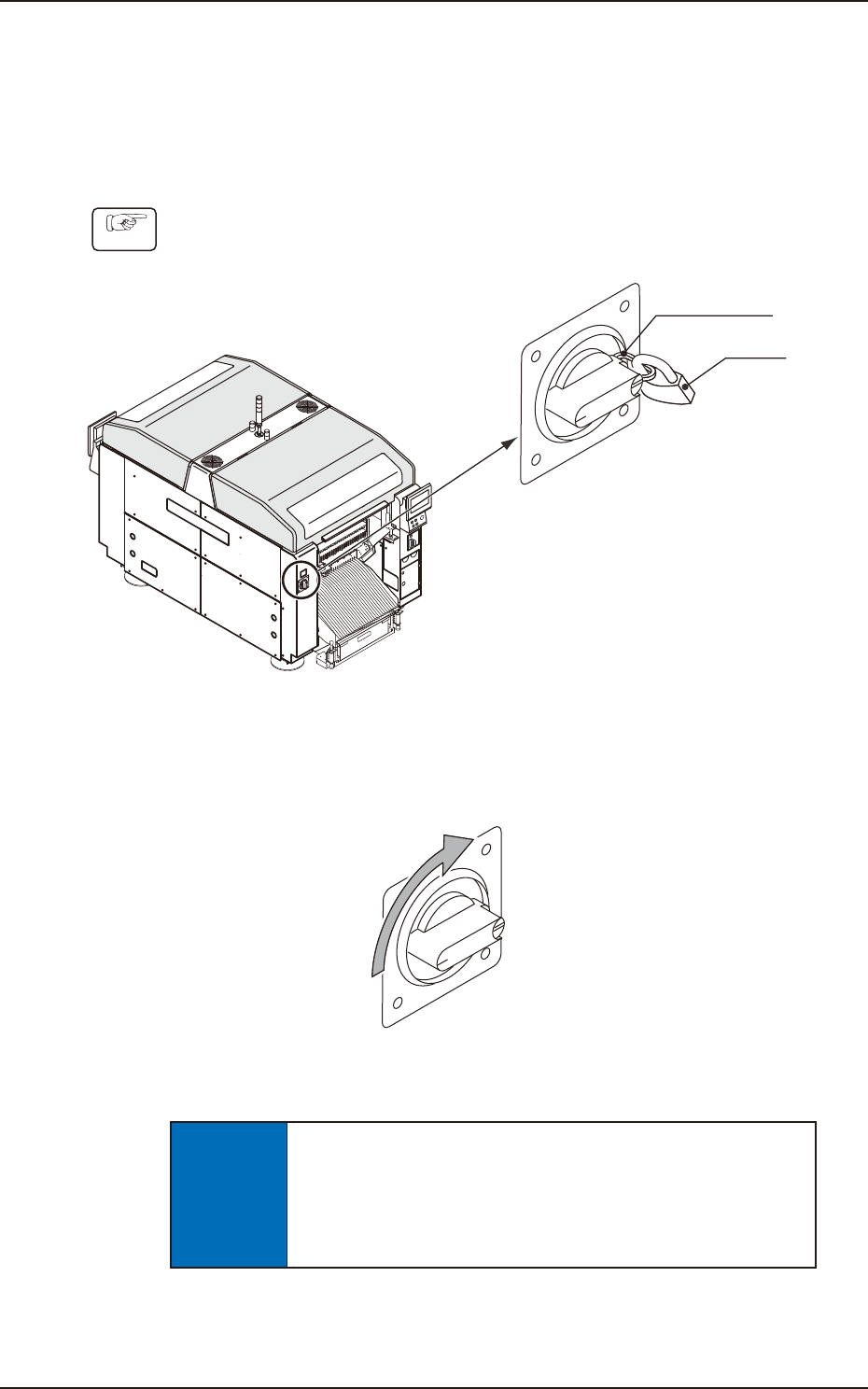

以下の手順で電源を投入してください。
手順
(1) 装置前面にある電源ブレーカのロックレバーから南京錠を外す。
ロックレバー
南京錠
電源ブレーカ
F1C4
(2) 電源ブレーカを ON にする。
（装置に電源が投入されます。）
電源の投入
F1C5
すぐに電 源ブレーカを再 投 入すると、 電 流を遮 断 する前の情
報がリセットされず、まれに誤作動を起すおそれがあります。
193-1100
JUKYX
3-6
部品の準備について説明します。
手順
(1) 一括交換カートを取外す。
詳細については、本章“2.2.5 一括交換カートの交換”を参照して
ください。
(2) フィーダをフィーダベースに取付ける。
ノート
どの種類のフィーダを、どの Fdr No.( フィーダ番号 ) に配置するか、
確認してから取付けてください。
詳細についてはテープフィーダの取扱説明書の“テープフィーダの
取付けおよび取外し方法”を参照してください。
取付けが悪いと、ヘッド部との衝突または吸着異常の原因になり
ます。
フィーダを誤装着すると、部品がヘッドにかみ込む場合がありま
す。
(3) 一括交換カートを装置に取付ける。
詳細については、本章“2.2.5 一括交換カートの交換”を参照して
ください。
通常の生産運転の場合は、前工程の装置に基板が準備されていることを確
認してください。
•
( 実装のテストなどの場合 )
手順
(1) ビーム上部の開閉カバーを開ける。
(2) 基板供給部に基板を置く。
( 基板供給部に基板を置いたとき、搬送基板検出センサが ON ( 赤色に
点灯 ) になる位置に基板をセットしてください。)
