193-1 100 JUKYX 1-14 エアー弁は、本装置にエアーを供給および遮断するための弁です。 エアー弁は、南京錠でロックすることができます。 • 装置にエアーを供給および遮断するには、ハンドルを図の方向に回しま す。 (エアーの遮断) (エアーの供給) ハンドル F1A40
193-1100
JUKYX
1-13
•
電源ブレーカのロックレバーから南京錠を取り外します。
装置前面
電源ブレーカ
ロックレバー
南京錠
電源ブレーカのロック
F1A9
•
装置を長時間使用しない場合は、電源ブレーカに南京錠をロックしてく
ださい。
手順
(1) 電源ブレーカのロックレバーを下図の A 方向に引き出す。
( ロックレバーから手を離すと、ロックレバーが引き込んでしま
いますので、手を離さないようにしてください。)
(2) ロック穴に南京錠をかける。
(ロック前) (ロック状態)
ロックレバー
A
F1A10
193-1100
JUKYX
1-14

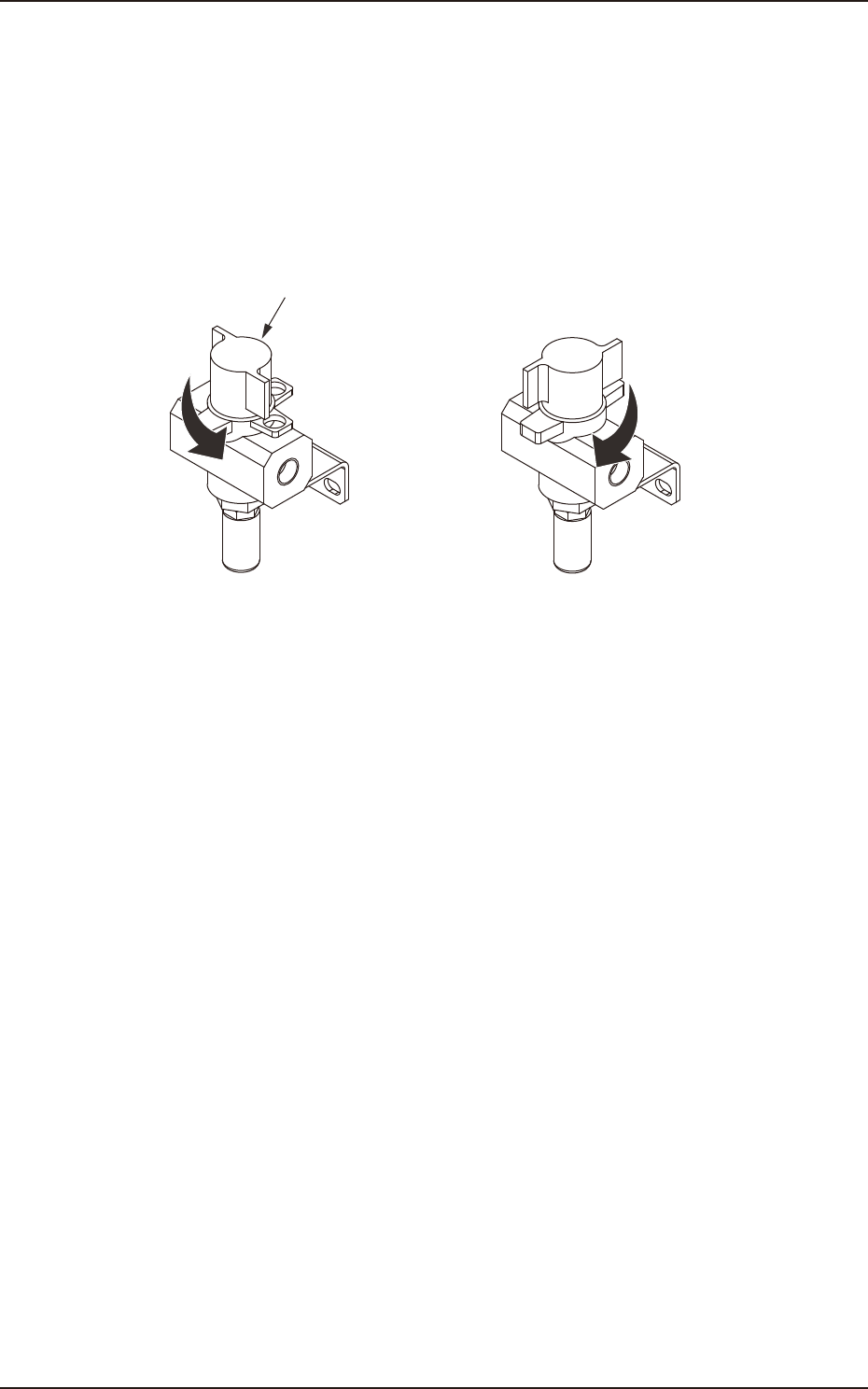

エアー弁は、本装置にエアーを供給および遮断するための弁です。
エアー弁は、南京錠でロックすることができます。
•
装置にエアーを供給および遮断するには、ハンドルを図の方向に回しま
す。
(エアーの遮断) (エアーの供給)
ハンドル
F1A40
193-1100
JUKYX
1-15

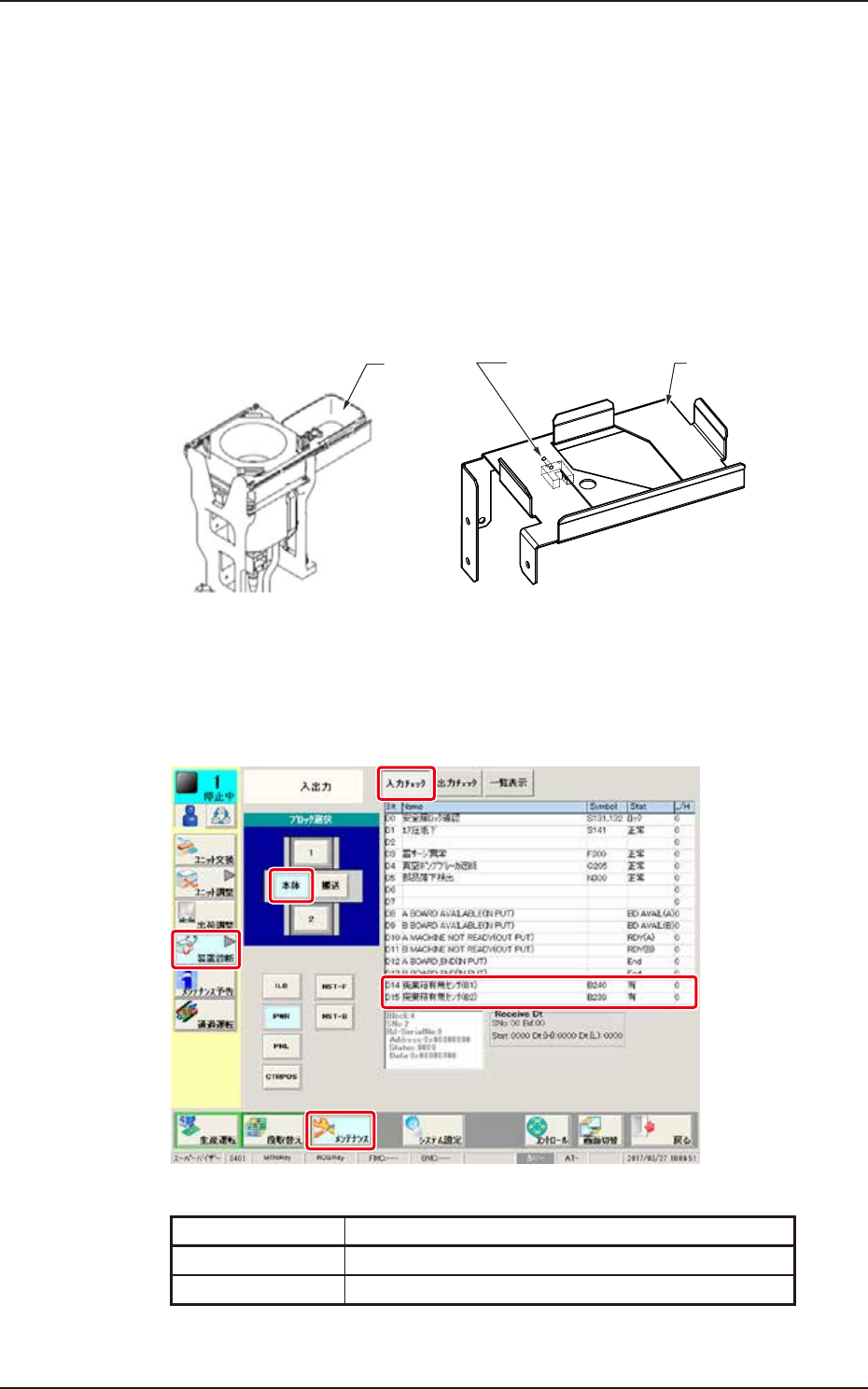

部品排出箱は、部品排出箱の浮き・誤設置などによる可動部との干渉を防
止する機構を備えています。
装置は部品排出箱の有無をセンサで検出し、“無”の状態ではカバーロッ
クスイッチを点灯させることはできません。
部品排出箱が斜めに設置されている場合も“無”となるため、カバーロッ
クスイッチを点灯させることはできません。
部品排出箱は正しく水平に設置してください。
部品排出箱
部品排出箱ベース
検出センサ ( 裏面 )
F1A10-1
•
部品排出箱の検出状態は以下の画面で確認できます。
メンテナンス → 装置診断 → 入出力 → 入力チェック → 本体 → PWR
F1A10-2A
有 カ バ ー ロックス イッ チ 点 灯 可
無 カ バ ー ロックス イッ チ 点 灯 不 可
