193-1 100 JUKYX 1-17 補助灯は、タワー灯で表示された装置の状態が、どのブロックで発生して いるかをランプの点灯状態で表示します。 補助灯 F1A12 • 点灯 正 常 動 作中 、 運 転中 点滅 異 常発生 、 部品切れ ノート ブ ロッ ク に 依 存 して い な い 場 合 は 、 全 補 助…
193-1100
JUKYX
1-16

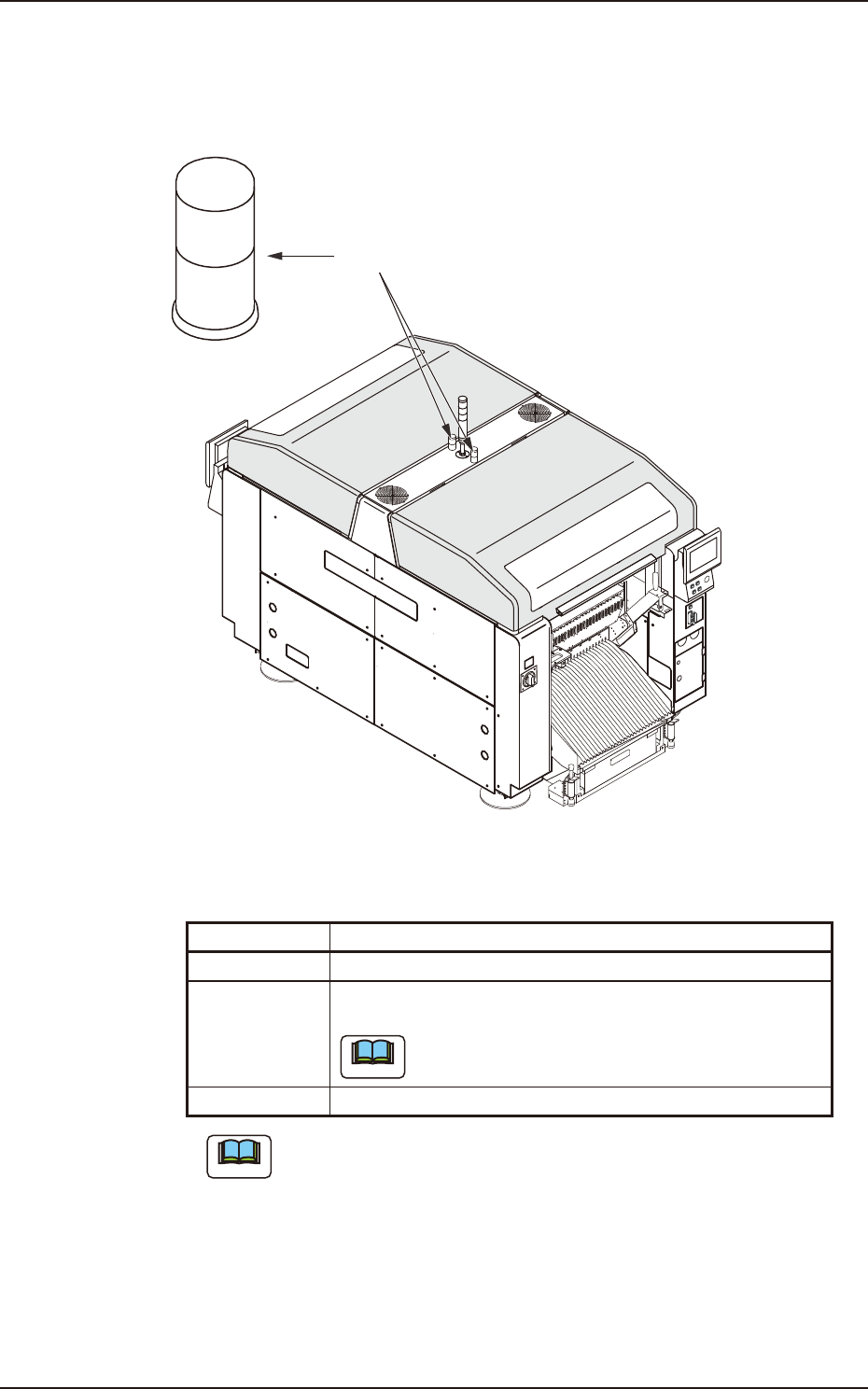

タワー灯は、装置の状態をランプとブザーで知らせます。
赤
黄
緑
ブザー
F1A11
•
装置は、以下の設定で出荷されます。
異常発生 ( 運転停止 )
部品切れ ( 予告 )
生産運転
待 機 中 は 、 点 滅しま す。
タワー灯が緑色で点灯中または点滅中のときは、装置が動
いていなくても自動運転中 ( 待機状態 ) ですので注意して
ください 。
•
連続音 非常停止
断続音 異常発生
ノート
ランプの点灯色およびブザーに対する装置の状態は、環境設定で変更で
きます。
193-1100
JUKYX
1-17
補助灯は、タワー灯で表示された装置の状態が、どのブロックで発生して
いるかをランプの点灯状態で表示します。
補助灯
F1A12
•
点灯 正常動作中、運転中
点滅
異常発生、部品切れ
ノート
ブロックに 依 存して い な い 場 合 は 、 全 補助灯
が点 滅しま す。
消灯 停止中
ノート
部品切れの場合は、部品の補給を行ってください。
193-1100
JUKYX
1-18
装置本体の前面と後面の両側には、装置を操作するために必要なタッチス
クリーンおよび操作パネルが配置されています。
操作パネルにある [PNL CHANGE］ボタンによって、前面または後面のどち
ら側からでも操作が行えるように切替えることができます。
ノート
キーボードおよびマウスは付いていませんが、オプションで付けること
が可能です。
操作パネルには、以下の操作ボタンやスイッチが配置されています。
[1]
[3]
操作パネル
POWER ON
STOP
PNL CHANGE
START
[2]
[4] [5] [6]
F1A13
前面および後面のタッチスクリーンには操作画面が表示されます。
画面上に表示されるボタンなどを指で押して、各種の操作を行いま
す。
•
タッチスクリーンは液晶表示素子を使用しているため、強度の圧力
や衝撃は避けて、ガラスと同じように扱ってください。
注
意
