193-1 100 JUKYX 3-9 生産運転メイン画面の表示方法について説明します。 手順 (1) トップ画面で、[ 生産 ] ボタンを押す。 (“生産運転”画面が表示されます。) F1C8 (2) “生産運転”画面で、[ 運転方法 ] ボタンを押す。 (“運転方法”画面の初期表示として“運転モード”画面が表示され ます。) F1C9
193-1100
JUKYX
3-9
生産運転メイン画面の表示方法について説明します。
手順
(1) トップ画面で、[ 生産 ] ボタンを押す。
(“生産運転”画面が表示されます。)
F1C8
(2) “生産運転”画面で、[ 運転方法 ] ボタンを押す。
(“運転方法”画面の初期表示として“運転モード”画面が表示され
ます。)
F1C9
193-1100
JUKYX
3-10

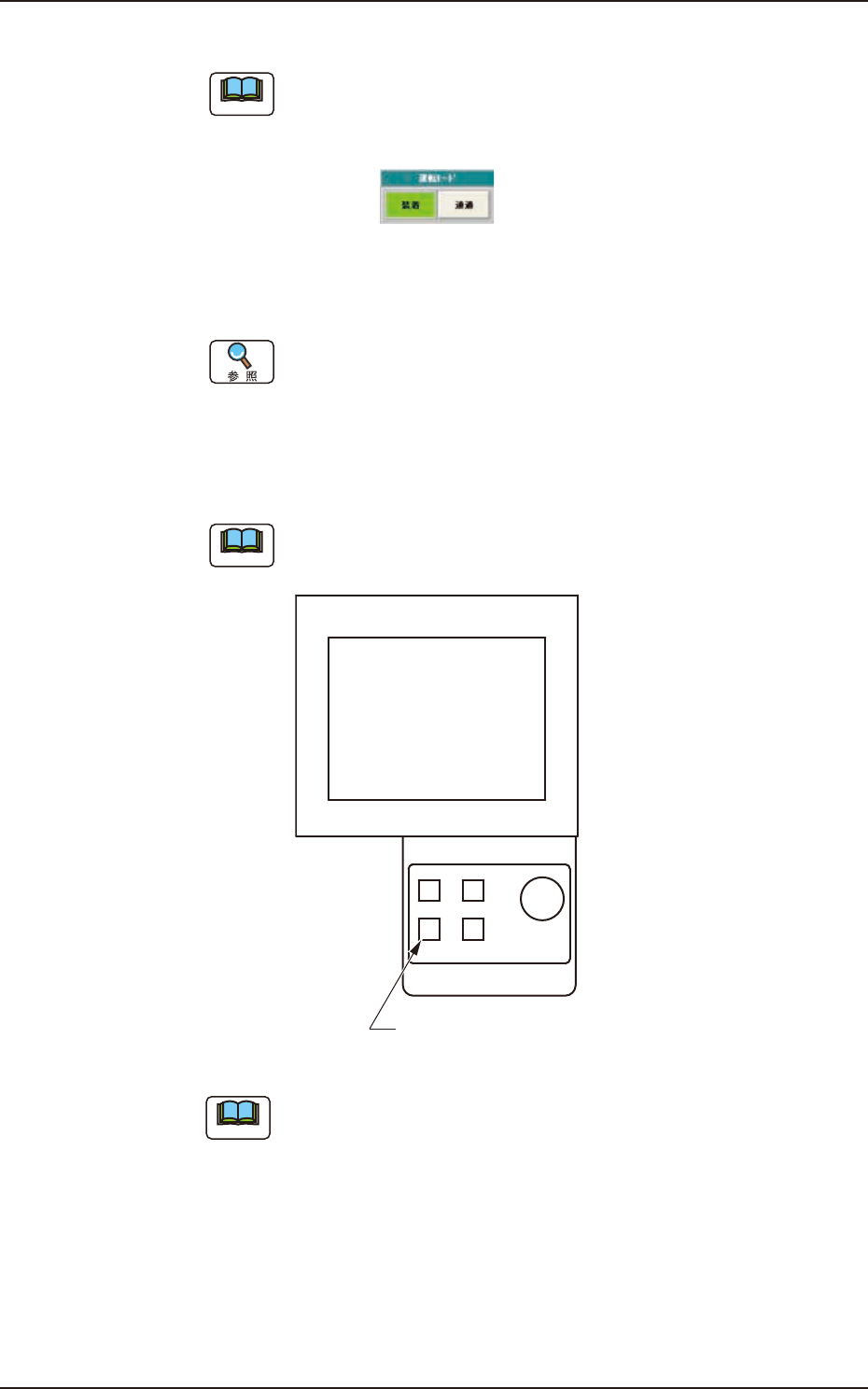

(3) “運転モード”の [ 装着 ] ボタンを押す。
ノート
通過運転の場合は、“運転モード”の [ 通過 ] ボタンを押します。
通過運転とは、基板に部品を装着せずに、本装置を通過 ( 後工程
に基板を搬送 ) させる運転モードです。
F1C10
(4) 生産運転を行うパターンプログラムに機種切替えを行います。
詳細については、本章“2. 機種切替え”を参照してください。
(5) 操作パネルの [START] ボタンを 2 回押す。
(1 回目の [START] でボタンが点滅し、点滅中にもう一度押すと生産運
転 ( 装置 ) が始動します。)
ノート
1 回目の [START] で運転不可の場合、起動案内メッセージが表示さ
れます。
POWER ON
STOP
PNL CHANGE
START
［START］ボタン
F1C11
ノート
(a)
“生産運転”
画面以外では、[START] ボタンが点滅しないため
始動できません。
(b) 基板位置決め部にすでに基板がある場合は、その基板には部品
が装着されずに排出されます。
