JUKYX-193-1100_G5S2.pdf - 第120页

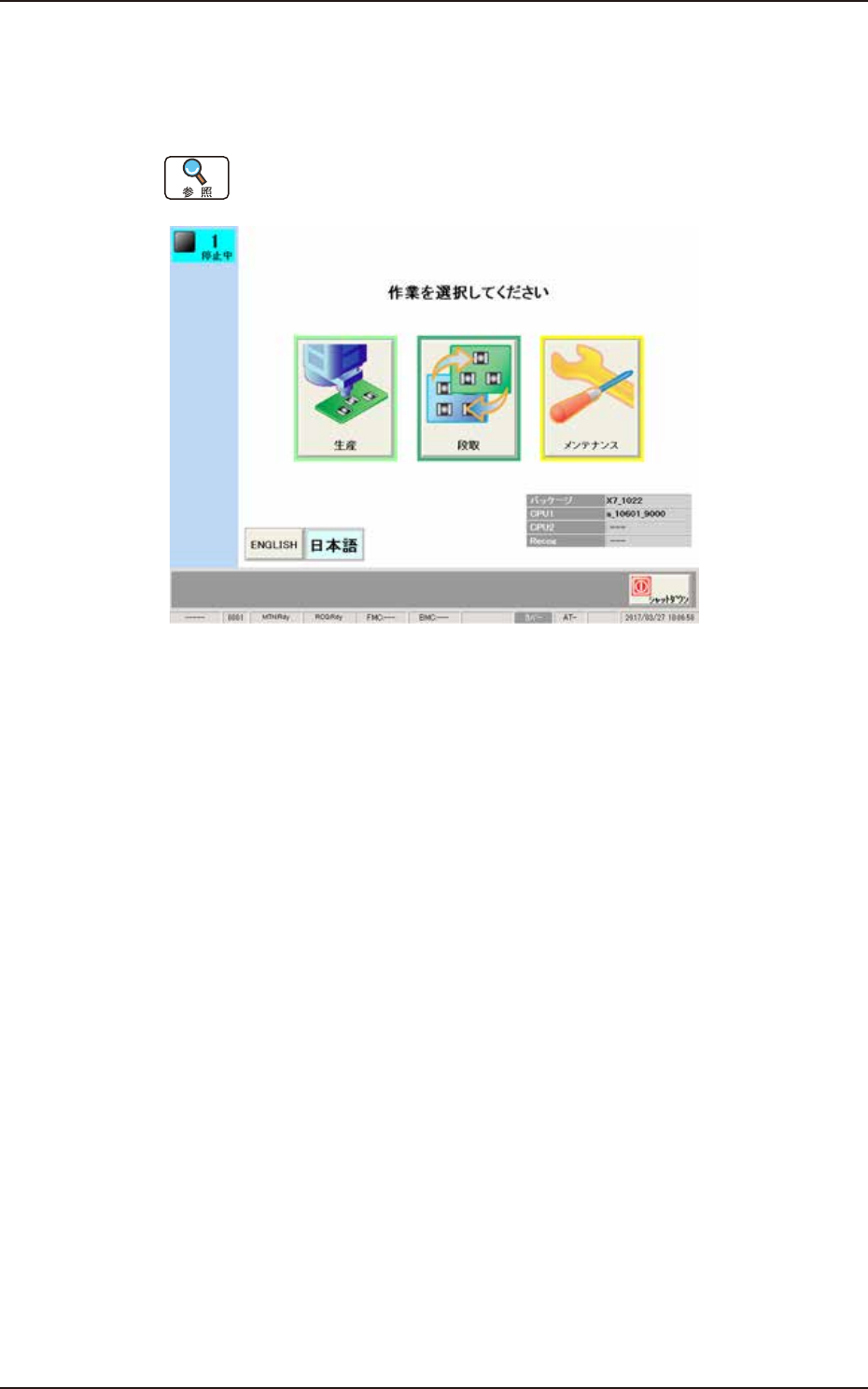

193-1 100 JUKYX 3-8 自己診断が完了すると、[POWER ON] ボタンが黄緑色に変り、タッチスク リーンにトップ画面が表示されます。 トップ画面の詳細については、2 章 “1.1 トップ画面” を参照してくだ さい。 F1C7A
193-1100
JUKYX
3-7
装置に電源が投入されていることを確認し、操作パネルの [POWER ON] ボ
タンを 1 秒以上押し続けます。
[POWER ON] ボタンが赤色に点灯し、システムが起動して、装置が自己診
断を開始します。

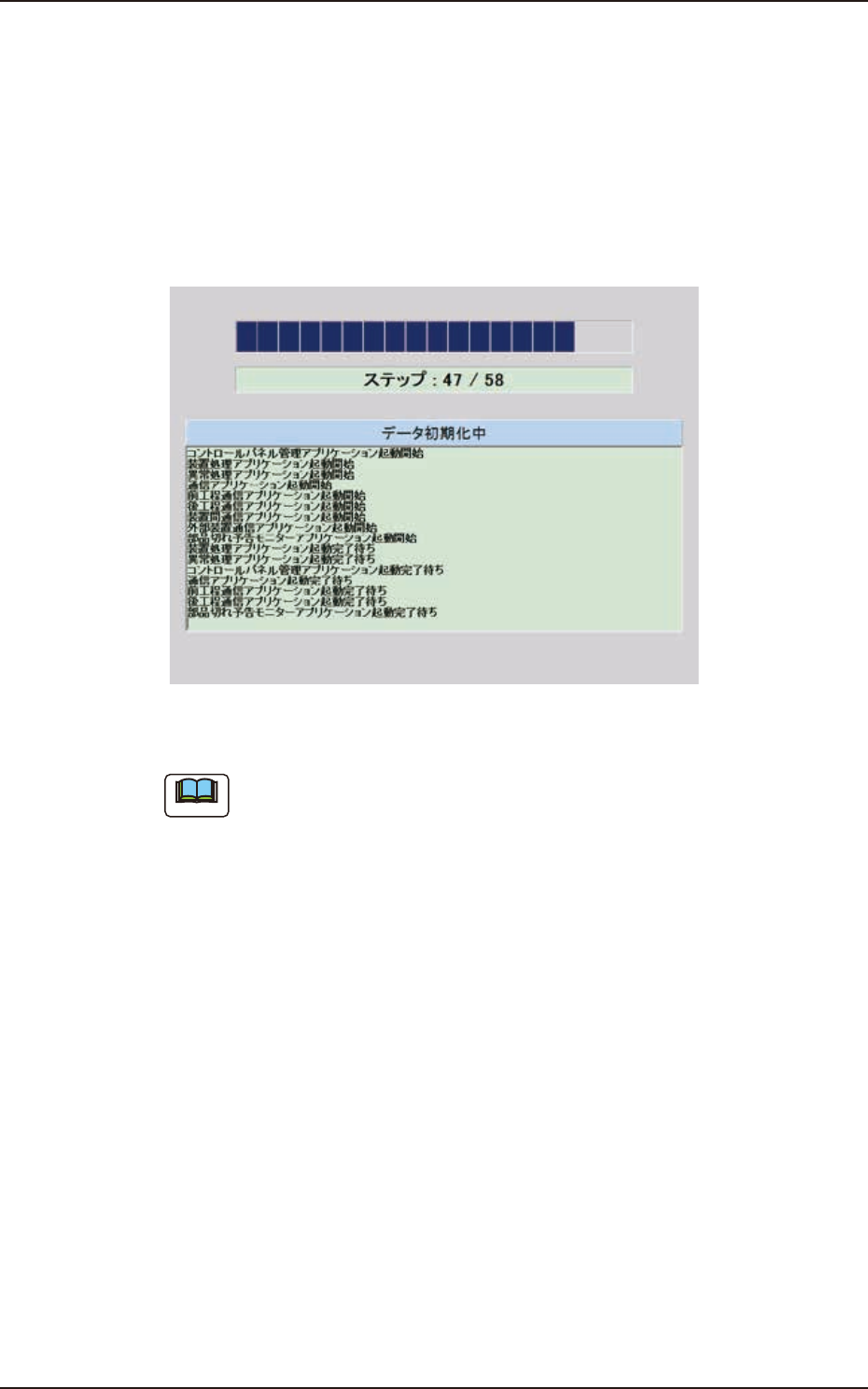

自己診断 ( データ初期化中 ) 画面
F1C6
ノート
装置の自己診断には約 2 〜 3 分程の時間が掛かります。
画面が切替るまで、そのままお待ちください。
193-1100
JUKYX
3-9

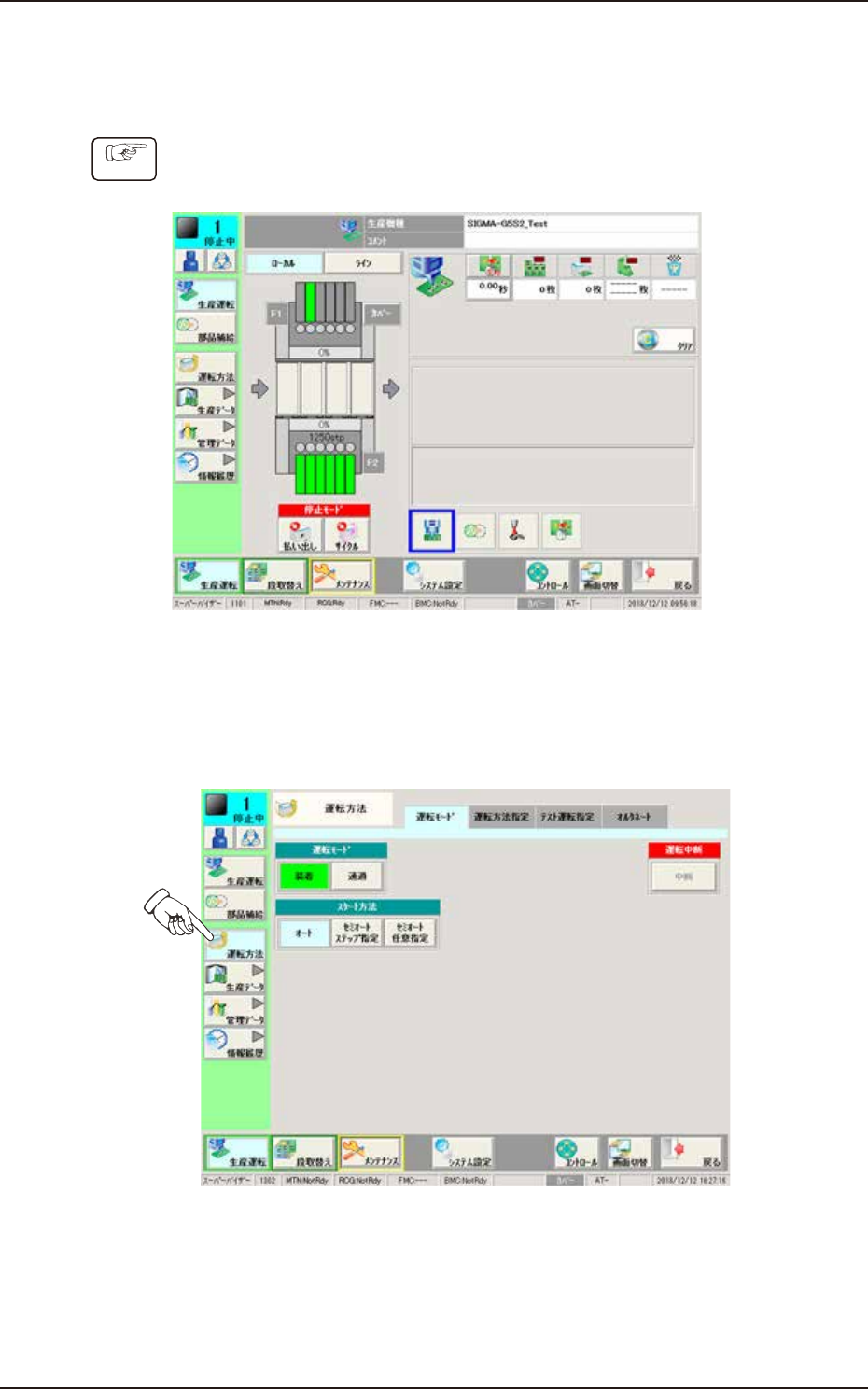

生産運転メイン画面の表示方法について説明します。
手順
(1) トップ画面で、[ 生産 ] ボタンを押す。
(“生産運転”画面が表示されます。)
F1C8
(2) “生産運転”画面で、[ 運転方法 ] ボタンを押す。
(“運転方法”画面の初期表示として“運転モード”画面が表示され
ます。)
F1C9
