193-1100
JUKYX
3-50

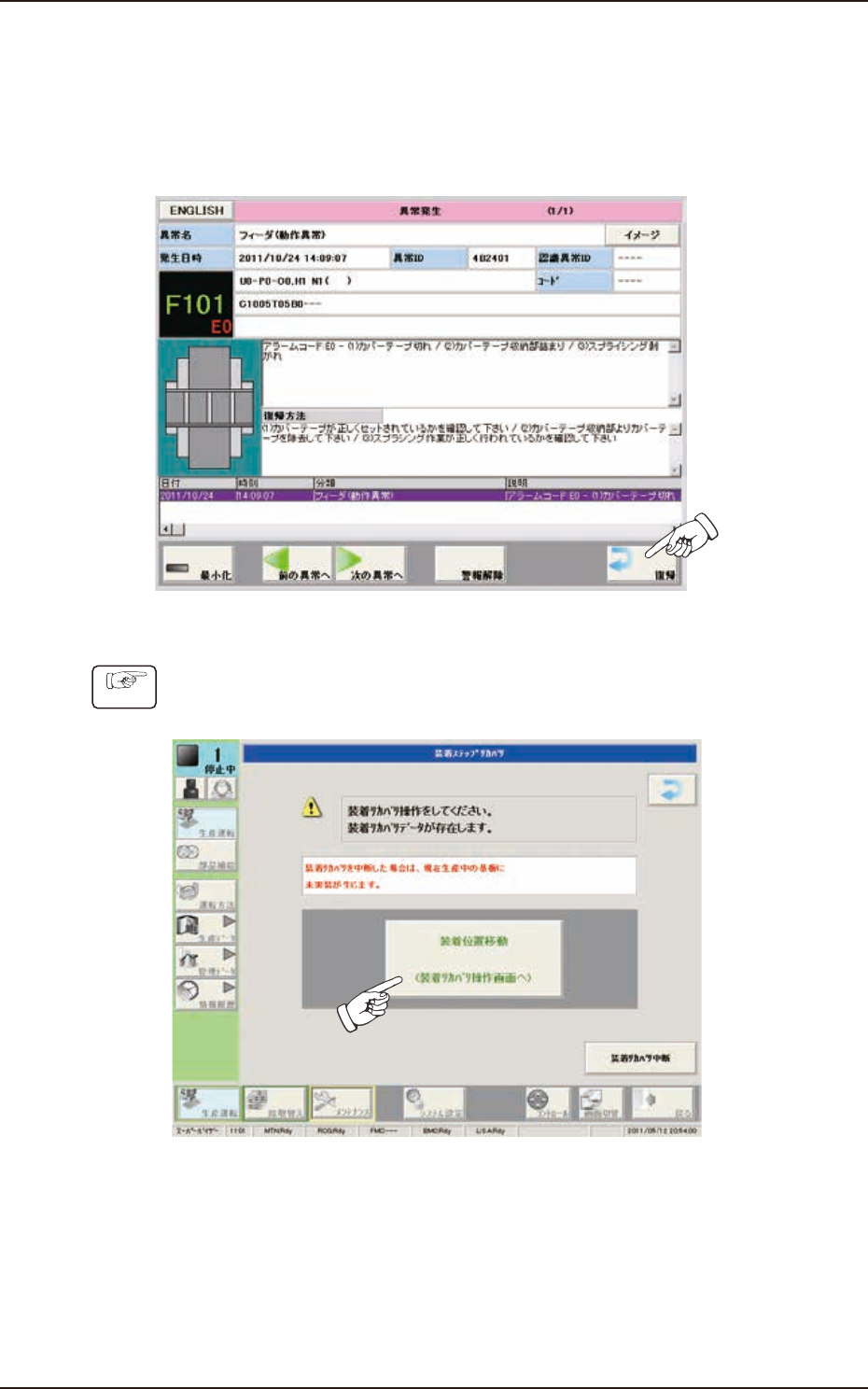

吸着前ノズル確認機能を使用している場合、部品吸着前にノズル先端に異
物や部品が検出されると、“吸着前ノズル確認異常”画面が表示され、装
着リカバリ操作が可能となります。
F1C44
手順
(1) [ 復帰 ] ボタンを押す。
(“装着ステップリカバリ”画面が表示されます。)
F1C45
193-1100
JUKYX
3-51

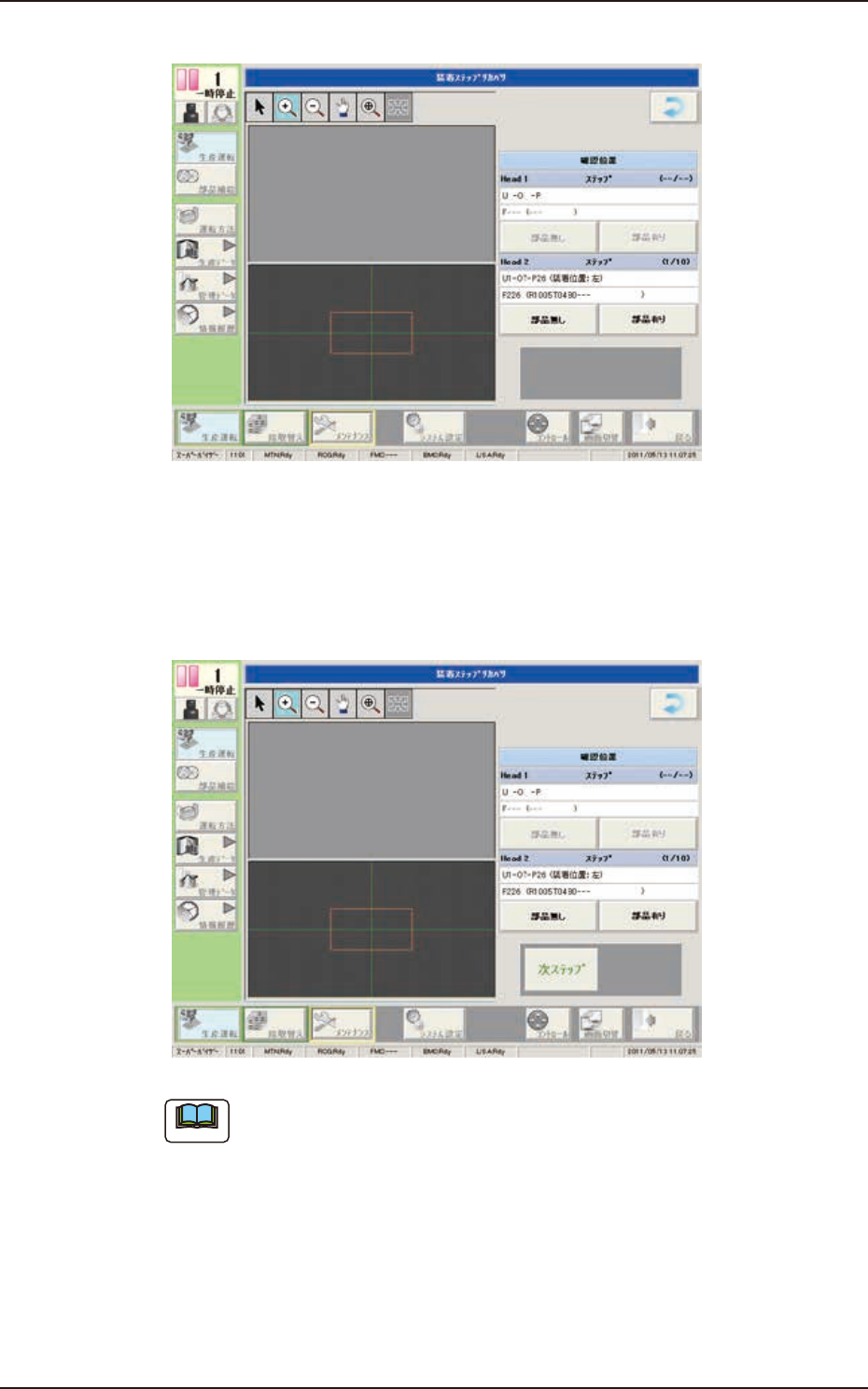

(2) [ 装着位置移動 ] ボタンを押す。（“装着位置”画面が表示されます。）
F1C46
(3) 基板に部品がある場合は [ 部品有り ] ボタン、基板に部品がない場合
は [ 部品無し ] ボタンを選択する。
([ 部品有り ] ボタン、[ 部品無し ] ボタンを押すと、[ 次ステップ ]
ボタンが有効になります。[ 次ステップ ] ボタンを押すと次のステッ
プに進みます。)
F1C47
ノート
(a) 部品装着中に異常があった場合は、異常画面が表示されます。異常
表示画面内容を参照し、原因を取除いてから再度装着リカバリを行っ
てください。
(b) “生産”画面から“装着ステップリカバリ”画面を再表示させるには、
以下の方法があります。
•
[運転方法]→[運転モード ] 画面に表示された [ 装着リカバリ ]
ボタンを押す。
•
オペレータメッセージに“装着リカバリ可能”の表示があるとき
に、操作パネルの [START] ボタンを押す。
193-1100
JUKYX
3-52

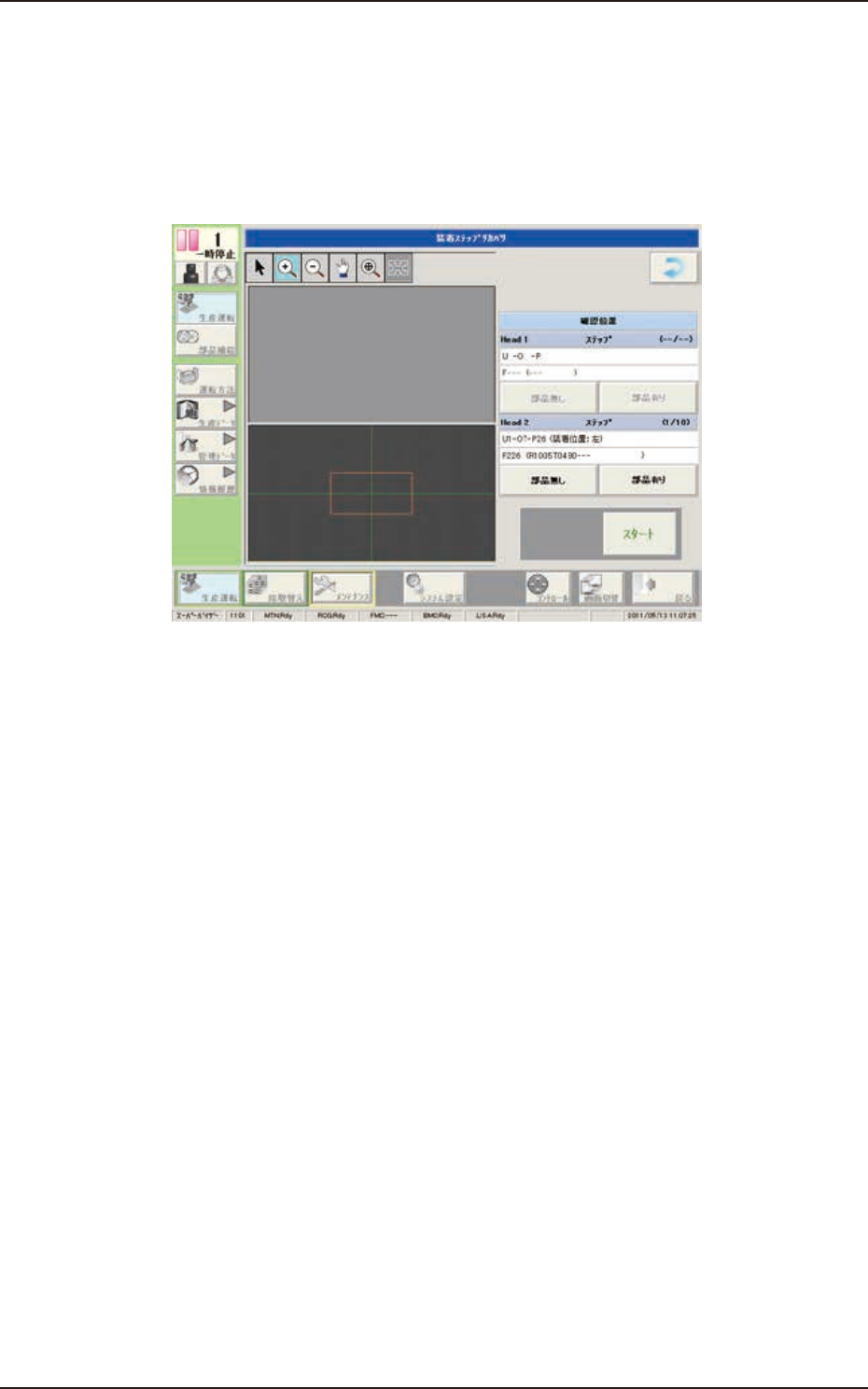

(4) 表示されているすべてのステップに対して、手順 (2) と (3) の操作を
行う。
(5) すべてのステップの部品の装着状態が“確認 OK”となったら、
[ スタート ] ボタンを押す。
( 運転を再開します。)
F1C48
