193-1 100 JUKYX 1-1 1 生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣 類、物が接触しないように、ビーム上部の開閉カバー、架台まわりの安全 カバーが装備されています。 開閉カバーには、インタロックが装備されており、開閉カバーを閉めたと き操作画面の [ カバー ] ボタンを押して点灯させると、インタロックが作 動して開閉カバーを開けることができなくなります。 安全…
193-1100
JUKYX
1-10
•
•
•
•
•
•
開閉カバーで手・指をはさみ、けがをするおそれがあります。
•
取っ手 をしっかり持 ってゆ っくり開 閉してください 。
193-1100
JUKYX
1-11
生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣
類、物が接触しないように、ビーム上部の開閉カバー、架台まわりの安全
カバーが装備されています。
開閉カバーには、インタロックが装備されており、開閉カバーを閉めたと
き操作画面の [ カバー ] ボタンを押して点灯させると、インタロックが作
動して開閉カバーを開けることができなくなります。

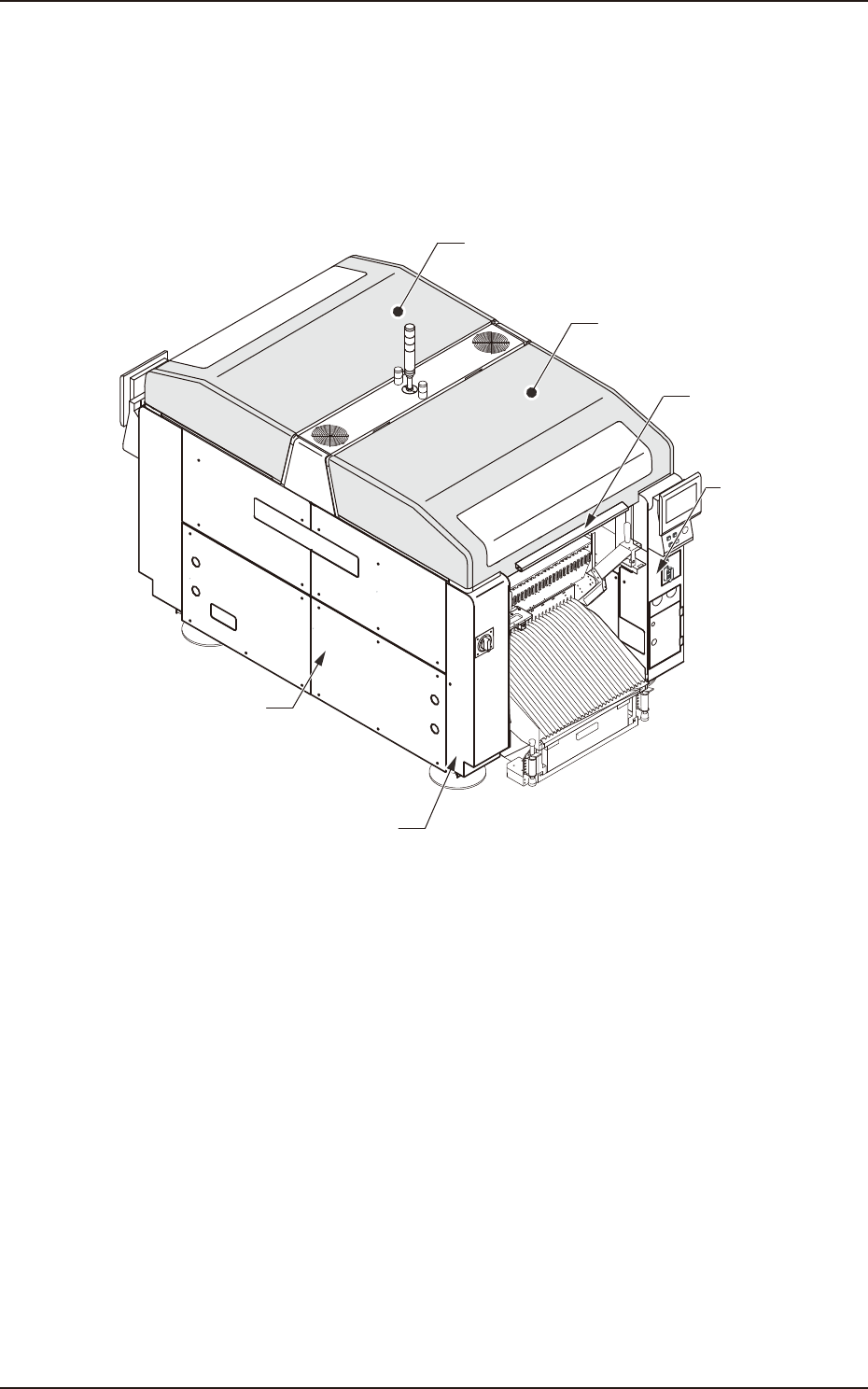

安全カバー
(架台まわり
)
開閉カバー ( ビーム上部 )
開閉カバー ( ビーム上部 )
装置前面
電装部品収納部カバー
（架台まわり）
安全カバー（架台まわり）
取っ手
F1A6
193-1100
JUKYX
1-12

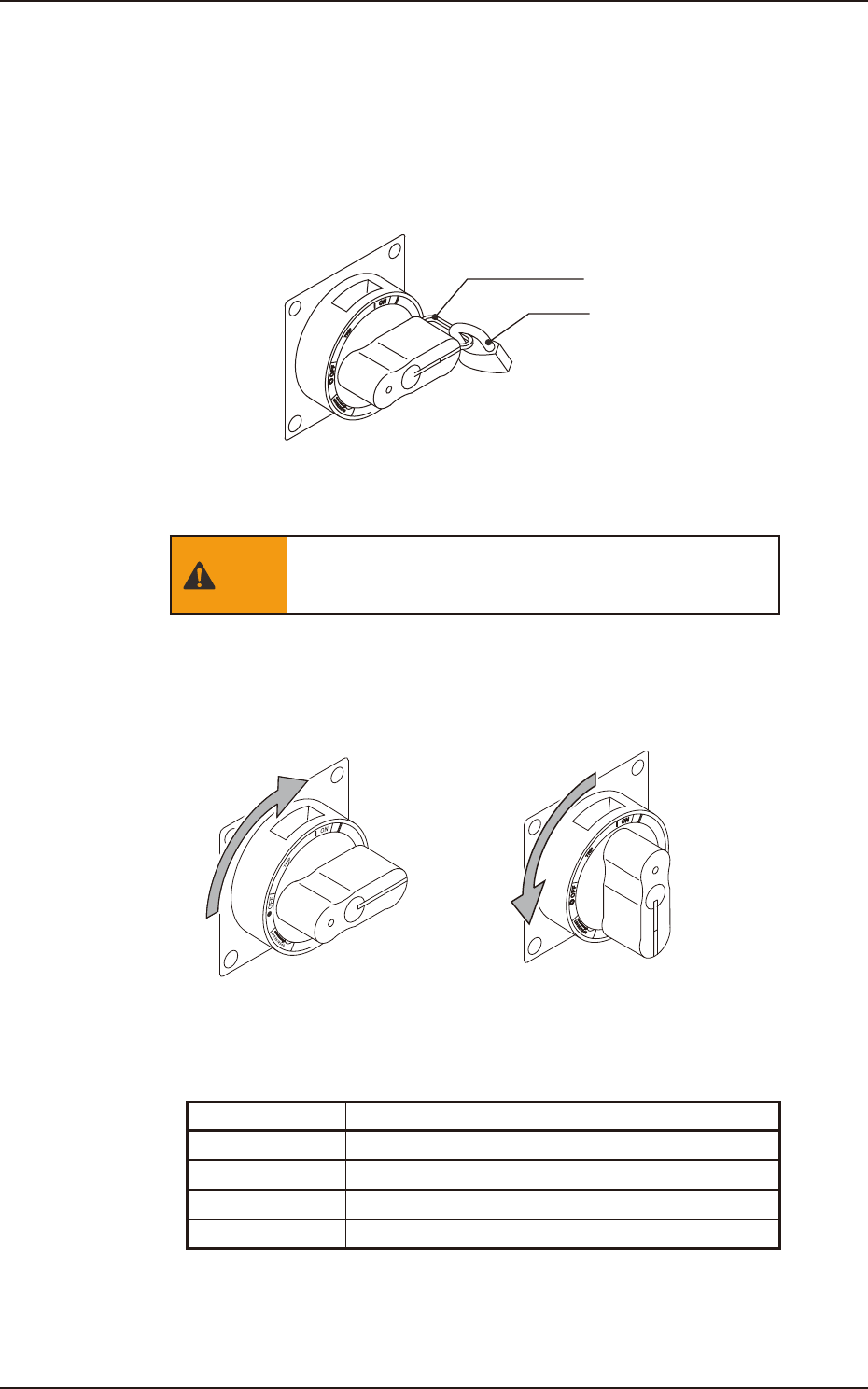

電源ブレーカは、本装置に電源を投入および遮断するためのブレーカです。
電源ブレーカは、南京錠でロックすることができます。
ロックレバー
南京錠
電源ブレーカ
F1A7
•
装置に電源を投入するには、電源ブレーカを“ON”にします。
また、電源を遮断するには、電源ブレーカを“OFF”にします。
電源の投入 電源の遮断
電源ブレーカ
F1A8
電源の投入
過電 流 による電源の遮断状態
電源の遮断
未使用
