193-1100
JUKYX
1-24

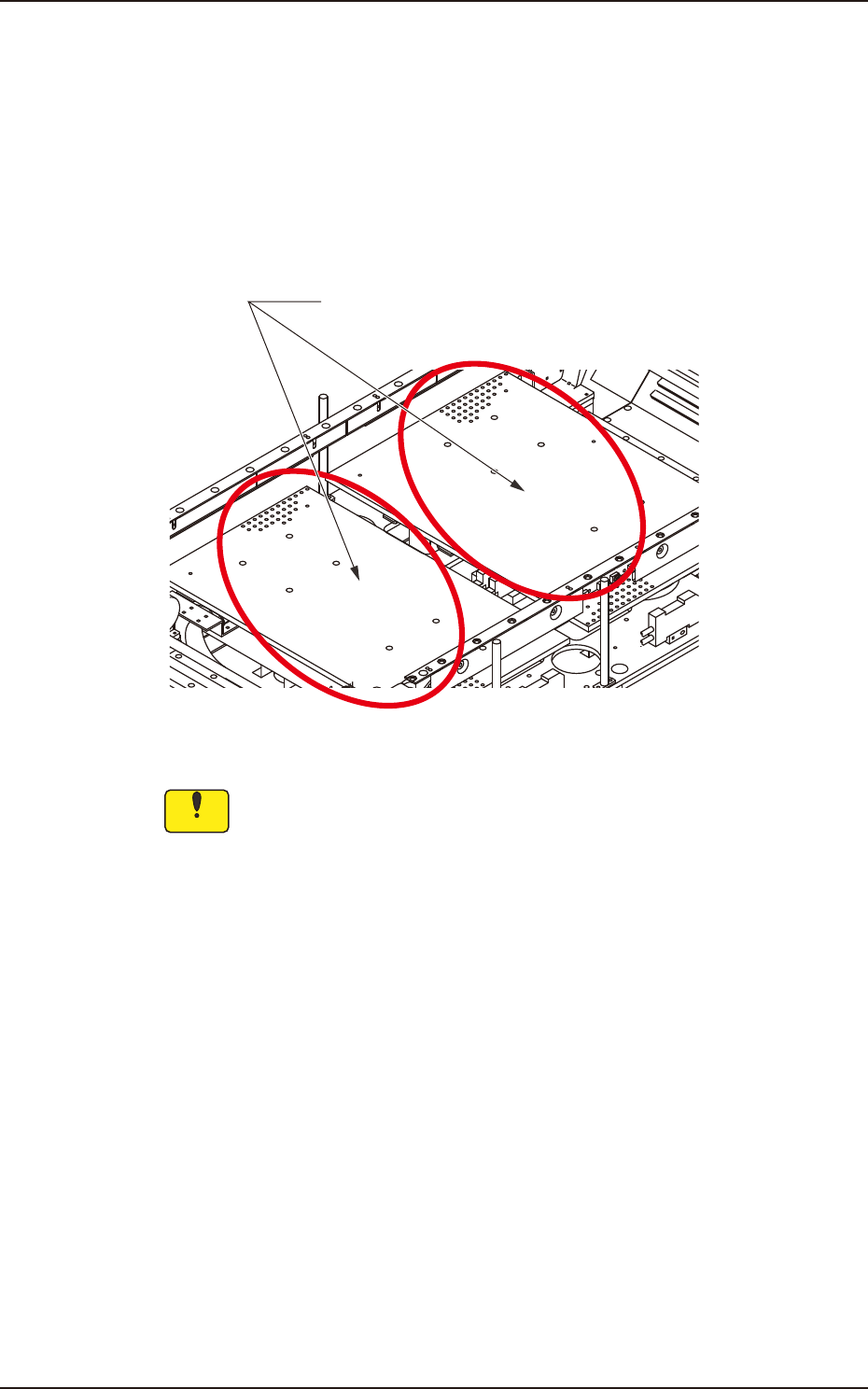

基板位置決め部は、基板供給部から送られてきた基板を固定 ( 基板位置決
め ) するための機構を備えています。
基板位置決め部では、パターンプログラムに従って装着ヘッドが固定され
た基板上へ移動し、部品を装着します。
機種切替え時には、基板バックアップピンの設置、コンベア幅の段取替え
を行う必要があります。
基板位置決め部
F1A17
注
意
193-1100
JUKYX
1-25

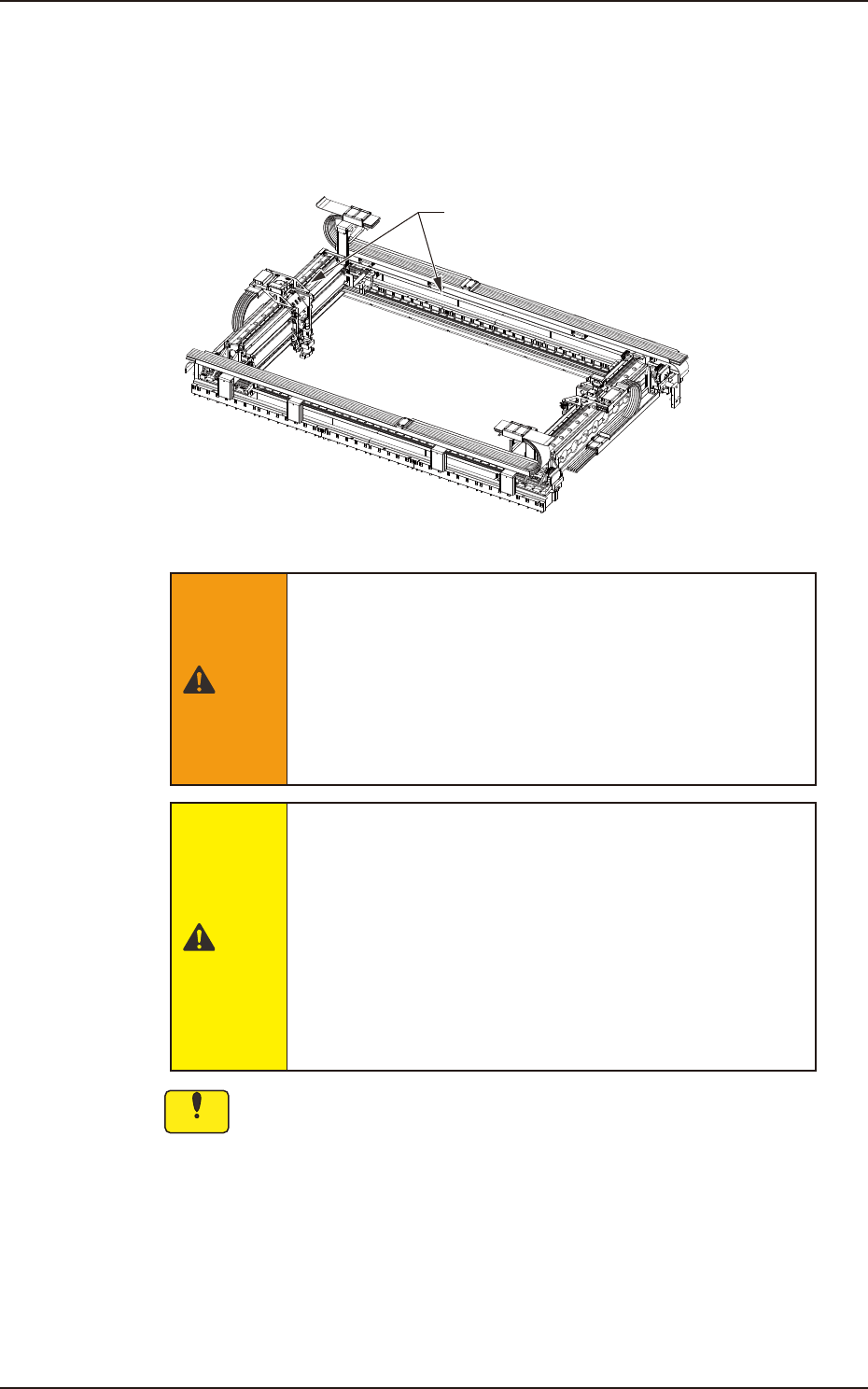

装着ヘッドを移動させるための機構です。
装着ヘッドを X 方向および Y 方向へ移動させることにより、吸着ノズルの
着脱、部品の吸着、基板への部品装着などを行います。
XY ビーム
F1A18A
•
磁 気 に引き寄 せられ 、 けがをしたり、 装 置 が故 障 する
おそれがあります。
•
強い 磁 気 により、 磁 気 カードの データが消えたり、 時 計
などが壊れるおそれがあります。
注
意
193-1100
JUKYX
1-26
吸着ノズルで吸着した部品を基板に装着させる機構を備えています。
装着ヘッドは、2 本の X 軸リニア上にそれぞれ 1 個ずつ配置され、使用す
る部品に合せて高速汎用ヘッドまたは多機能ヘッドを使用します。(2 ビー
ム 2 ヘッド )。
高速汎用ヘッドにはノズル配置位置が 15 か所あり、最大 15 種類のノズル
を取付けることができます。
各装着ヘッドにはサイドビューカメラが配備されており、吸着部品の有
無、立ち、厚み計測が行われます。
F1A19A
注 意
