193-1 100 JUKYX 1-21 静電対策が必要な部品を扱う場合は、静電対策のリストバンドを装着して ください。その際は、アースケーブル（バナナジャックコネクタ）を静電 対策アース端子へ接続してください。 バナナジャック コネクタ 静電対策 リストバンドへ 静電対策アース端子 F1A14
193-1100
JUKYX
1-20
装置電源を投入して、 [START] ボタンが点滅中のときにボタンを押
すと、生産運転を始動し、ボタンが緑色に点灯します。
このボタンの点灯中は生産運転中であることを示します。
生産運転中に［STOP] ボタンを押すと、生産運転が一時停止して、
[START] ボタンが消灯します。
各部の原点復帰中は、ボタンが点灯します。
生産運転を一時停止します。
生産運転中は、吸着済みの部品を全て装着してから生産運転を一時
停止します。
原点復帰動作時に [STOP］ ボタンを押すと、各ユニットの原点復帰
動作は中断されます。
非常時などで緊急に装置を停止させたいときに使用します。
［非常停止］ スイッチを押すと、すぐに装置が停止し、操作パネルの
[POWER ON] ボタンが消灯します。
193-1100
JUKYX
1-21
静電対策が必要な部品を扱う場合は、静電対策のリストバンドを装着して
ください。その際は、アースケーブル（バナナジャックコネクタ）を静電
対策アース端子へ接続してください。
バナナジャック
コネクタ
静電対策
リストバンドへ
静電対策アース端子
F1A14
193-1100
JUKYX
1-22

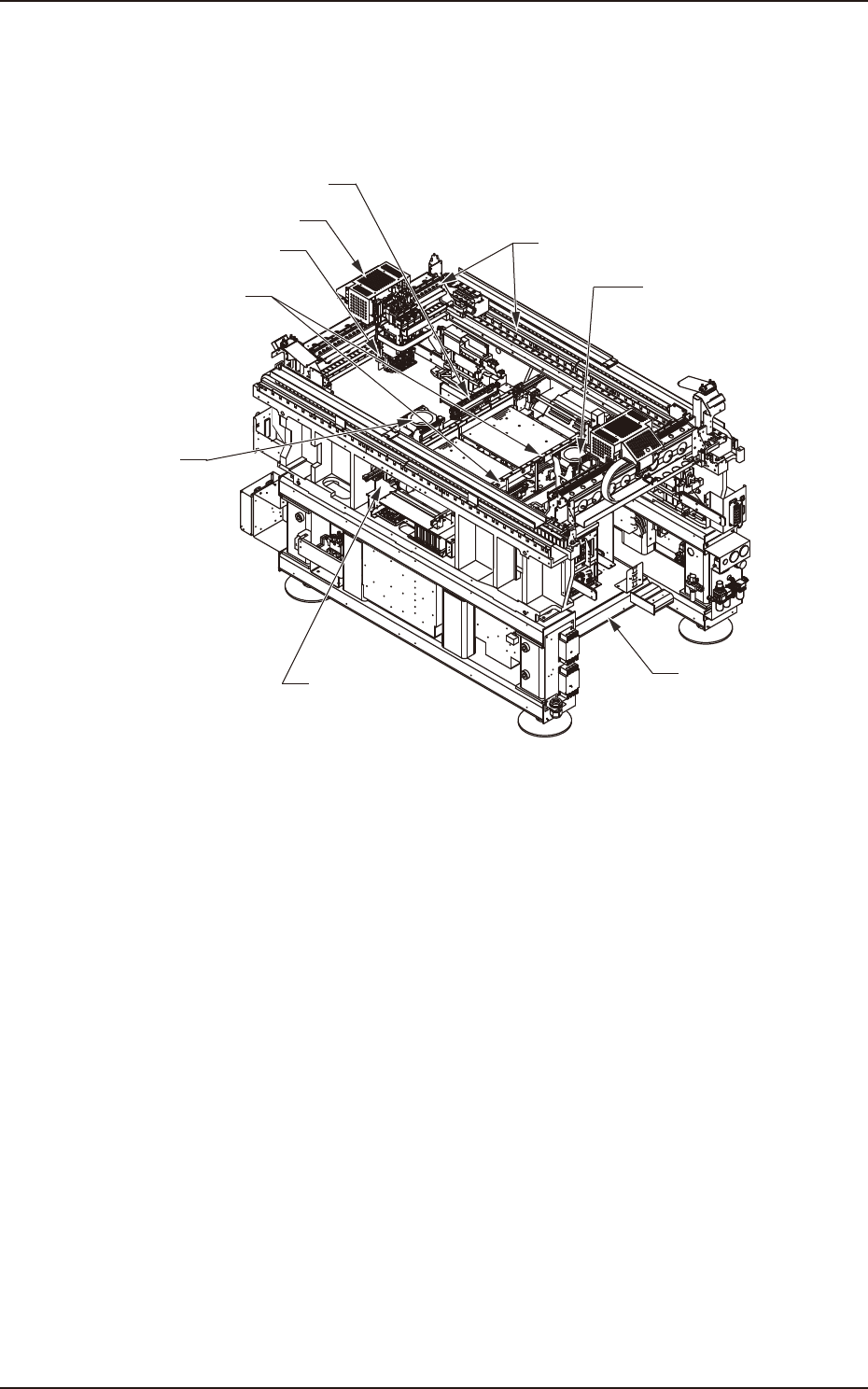

部品認識部
部品認識部
XYビーム部
装着ヘッド部
基板認識部
基板位置決め部
カート設置部
基板搬送部
ノズルストッカ部
F1A15
