7-33 元件的登记 <Supply Angle> 领域 <Supply Angle> 组合框 以元件的 1 号销位置作为基准而设定元件供应角度。 把时钟 3 点方向 设定为 0° ， 按照逆时 针方向依次增加 90° 。 <Supply Angle V erified> 校验框 检查供应角度的设定值是否正常后圈选该复选框， 即可表示所设定的供 应角度为有效值。 <1st Pin…
7-32
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

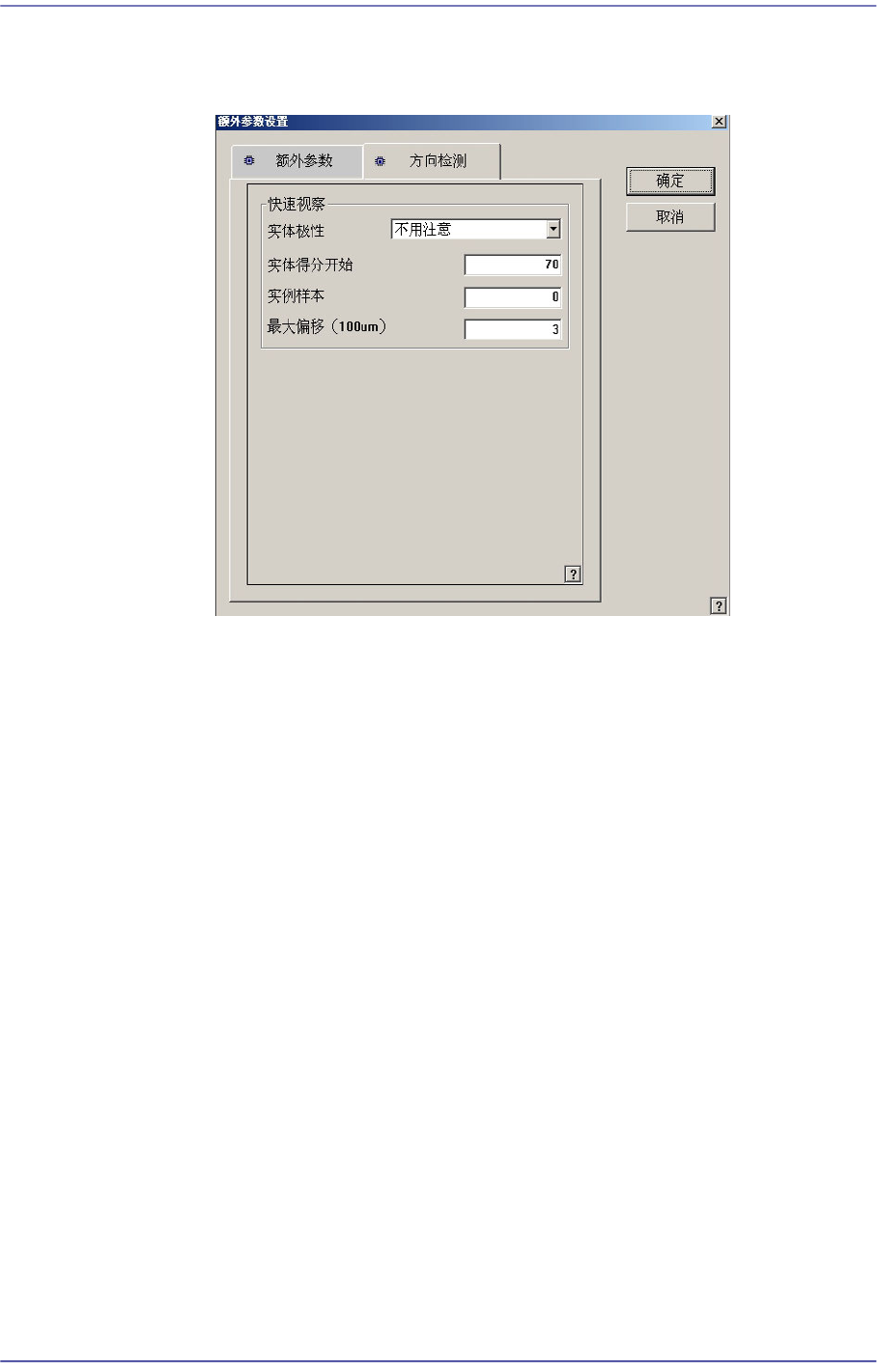

<方向检测> TAP画面
在IC部件及Ball部件中相同适用。
<实体极性> 组合框
设置要执行方向检验 Body的 Polarity。
- 不用注意
要执行方向检验的Body跟Polarity无关地进行识别时选择。
- 黑夜灯
要执行方向检验的Body比背景暗时选择。
- 点亮
要执行方向检验的Body比背景亮时选择。
<实体得分开始>编辑框
设置要执行方向检验 Body的 Threshold。 (0~100)
<实例样本>编辑框
设置要执行方向检验 Body的 Sampling程度。 (0~10, 0 : auto)
<最大偏移（100um）> 编辑框
设置要执行方向检验 Body的最大容许误差。 (0~10)

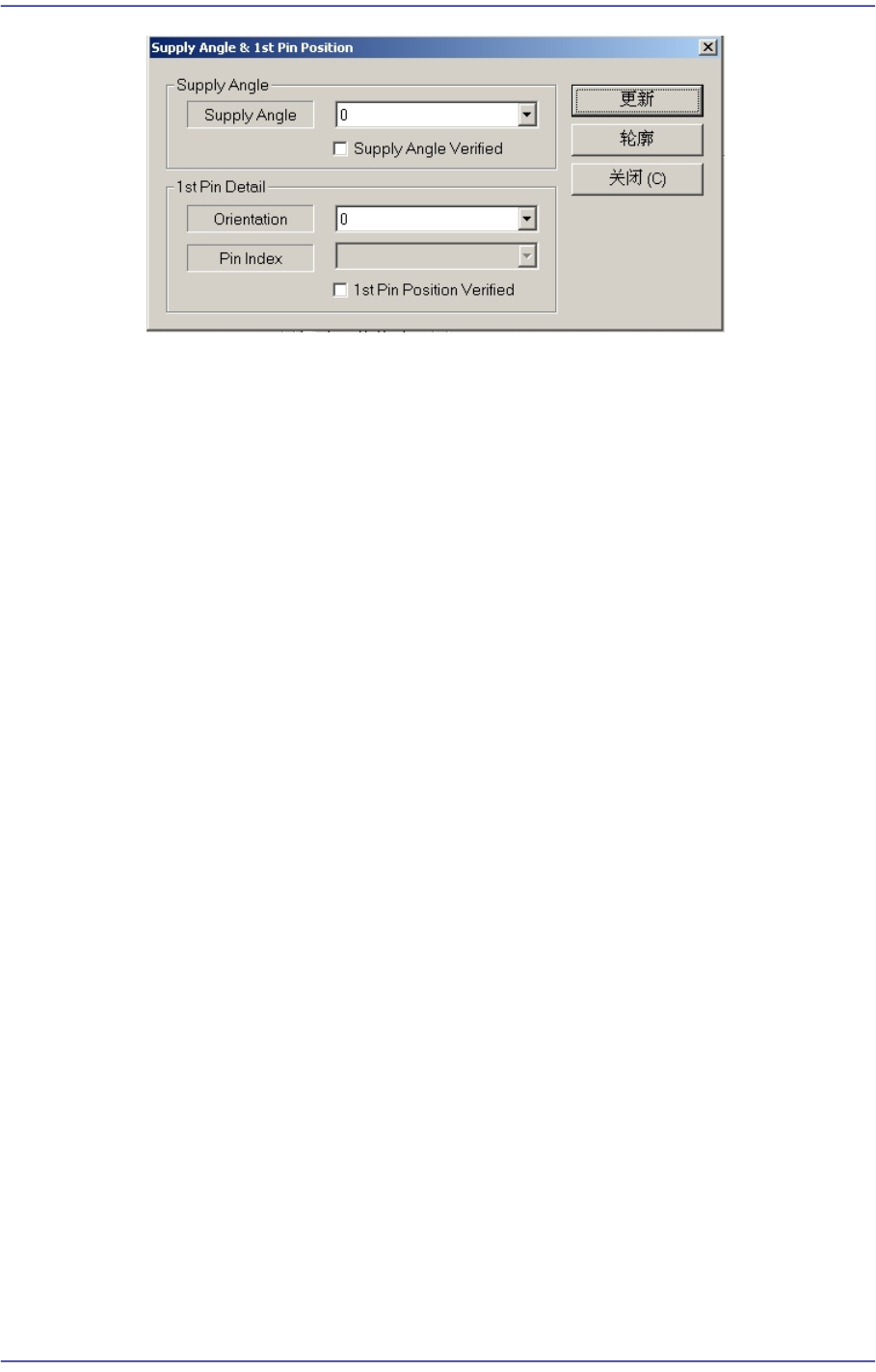

<1st Pin Position> 按钮
如果在登记元件时登记了元件的1号销位置，可以在离线验证装贴点时轻易地验
证装贴角度。
7-33
元件的登记
<Supply Angle>领域
<Supply Angle>组合框
以元件的1号销位置作为基准而设定元件供应角度。
把时钟3点方向设定为0°，按照逆时针方向依次增加90°。
<Supply Angle Verified>校验框
检查供应角度的设定值是否正常后圈选该复选框，即可表示所设定的供
应角度为有效值。
<1st Pin Detail>领域
<Orientation>组合框
可以设定元件的1号销方向。如果是Chip元件，将把衬垫(Pad)视为销。
把时钟3点方向设定为0°，按照逆时针方向依次增加90°。
<Pin Position>组合框
如果是IC元件，针对一侧引脚的编号基准是丛右到左依次从零开始指定
标号。
<1st Pin Position Verified>校验框
检查1号销位置的设定值是否正常后圈选该复选框，即可表示所设定的1
号销信息为有效值。
<更新>按钮
可以反映更改内容。
<轮廓/真实显> 按钮
通过’Vision’窗口显示的影象显示成实际肉眼可看到的、尚未适用Threshold的
影象(Real Display) 或 MMI识别的、 适用Threshold的影象(Binary)。

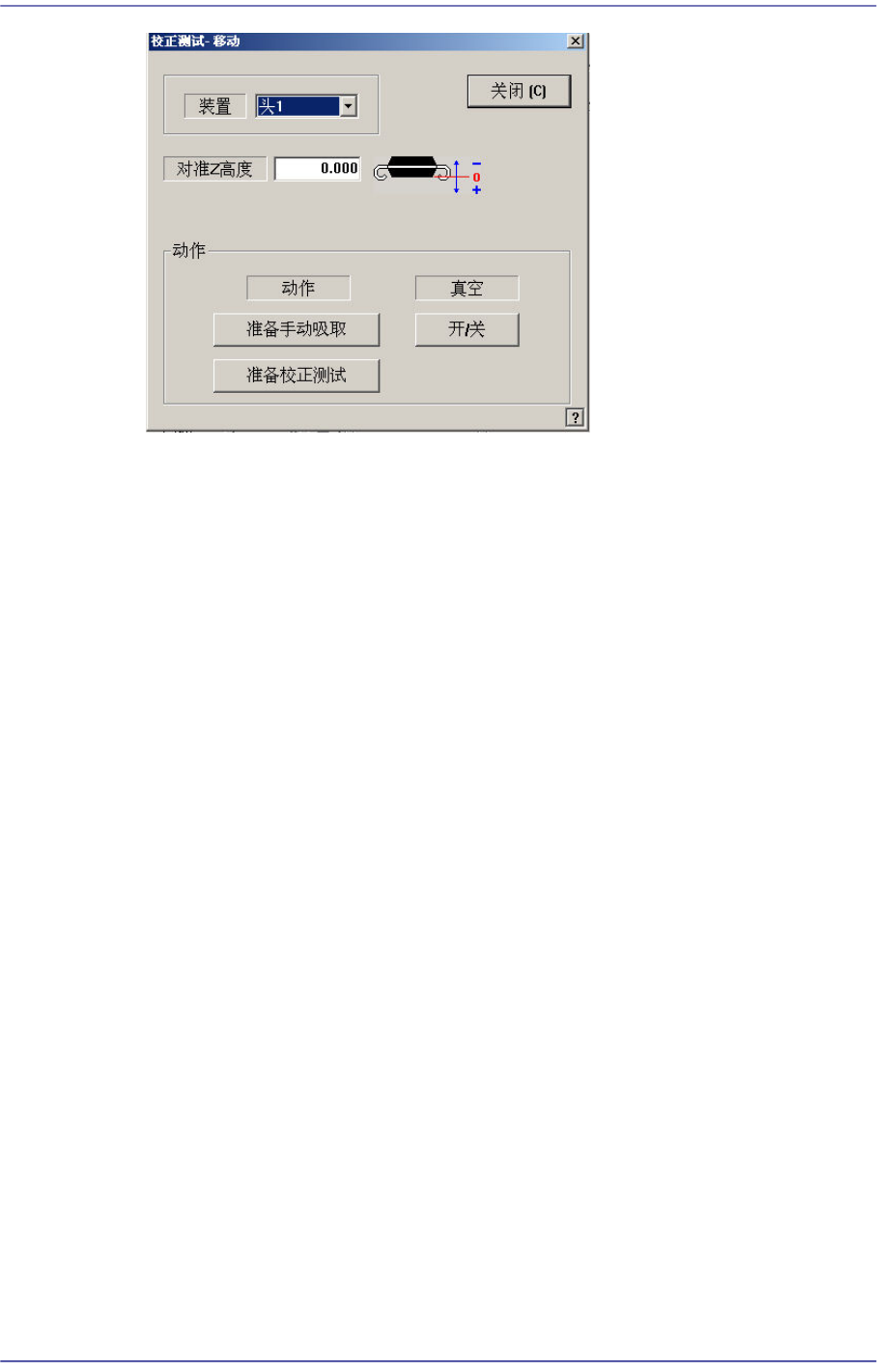

<Move> 按钮
用于手动吸附部件进行部件识别检验。点击此按钮则显示如下对话框。
7-34
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
<装置> 组合框
选择使用在部件识别的摄象机。 可选择的装置如下;
部件编辑对话框的<相机号.>组合框中设置为 “飞行相机1~飞行相机
6(SM421) / 飞行相机1~飞行相机4(SM421F) / 飞行相机1~飞行相机
12(SM411, SM411F)” 时，<装置>组合框非激化。(各飞行相机相应的磁头
设置为默认)
<对准Z高度> 编辑框
设定需要识别的高度。以部品的底面为准，识别其上面时设定– 值，识别其
下面时设定‘+’值。
<动作> 领域
<准备手动吸取> 按钮
为了手动把部件吸附到贴装在磁头的吸嘴末端，把磁头组件移动到
Home 位置。此时，适合吸附部件的吸嘴应提前安装在相应磁头上。
<准备校正测试> 按钮
准备部件识别检验。部件识别Camera为 “飞行相机” 时, 贴装在磁头的吸
嘴末端的Z轴高度移动到部件识别高度(Align Height), 关闭Mirror后给部
件照射照明。
部件识别Camera为“ 固定相机” 时, 贴装在磁头的吸嘴末端的Z轴高度移
动到安全高度，磁头组件移动到固定相机位置后，把吸嘴末端的Z轴高
度移动到部件识别高度(Align Height)。
<真空 开/关> 按钮
为了在吸嘴末端吸附或脱着部件，ON/OFF该相应磁头的Vacuum。
