Machine Calibration
14-40
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

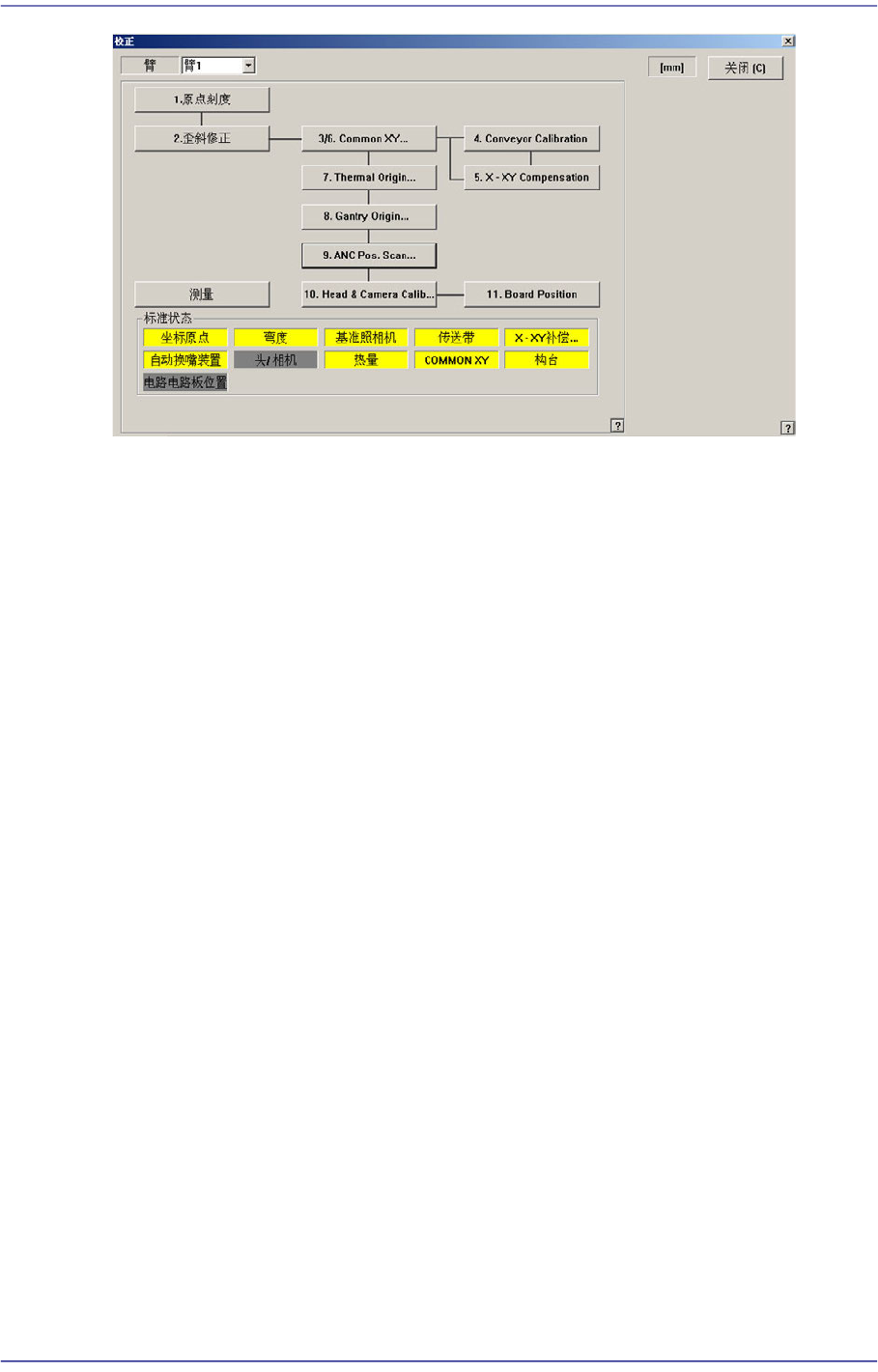

14.3.8. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
1) Fiducial Camera Scale (Calibration Tool)
Fid. Scale Mark Position
(Ref. / Other) Fid. Camera Scale
2) Fid. Cameras offset - Calibration Glass
3) Fix Camera Calibration (Scale & Rotation & Position)
Fix(1 / 2 / 3) Cam.
4) Fix Cam. Thermal Org.
5) Camera Offset
6) Head Z & R Offset Calibration (CN040 nozzle)
7) Light Mapping (Li
ghtFly nozzle, Li
ghtFix nozzle, Fiducial Mapping Chart)
8) Head Offset Calibration
9) Fly Camera Scale & Rotation Calibration
10) Fly Camera Offset Calibration
11) Fly To Fix Offset Calibration
12) R-Axis Offset Calibration
14-41
Machine Calibration

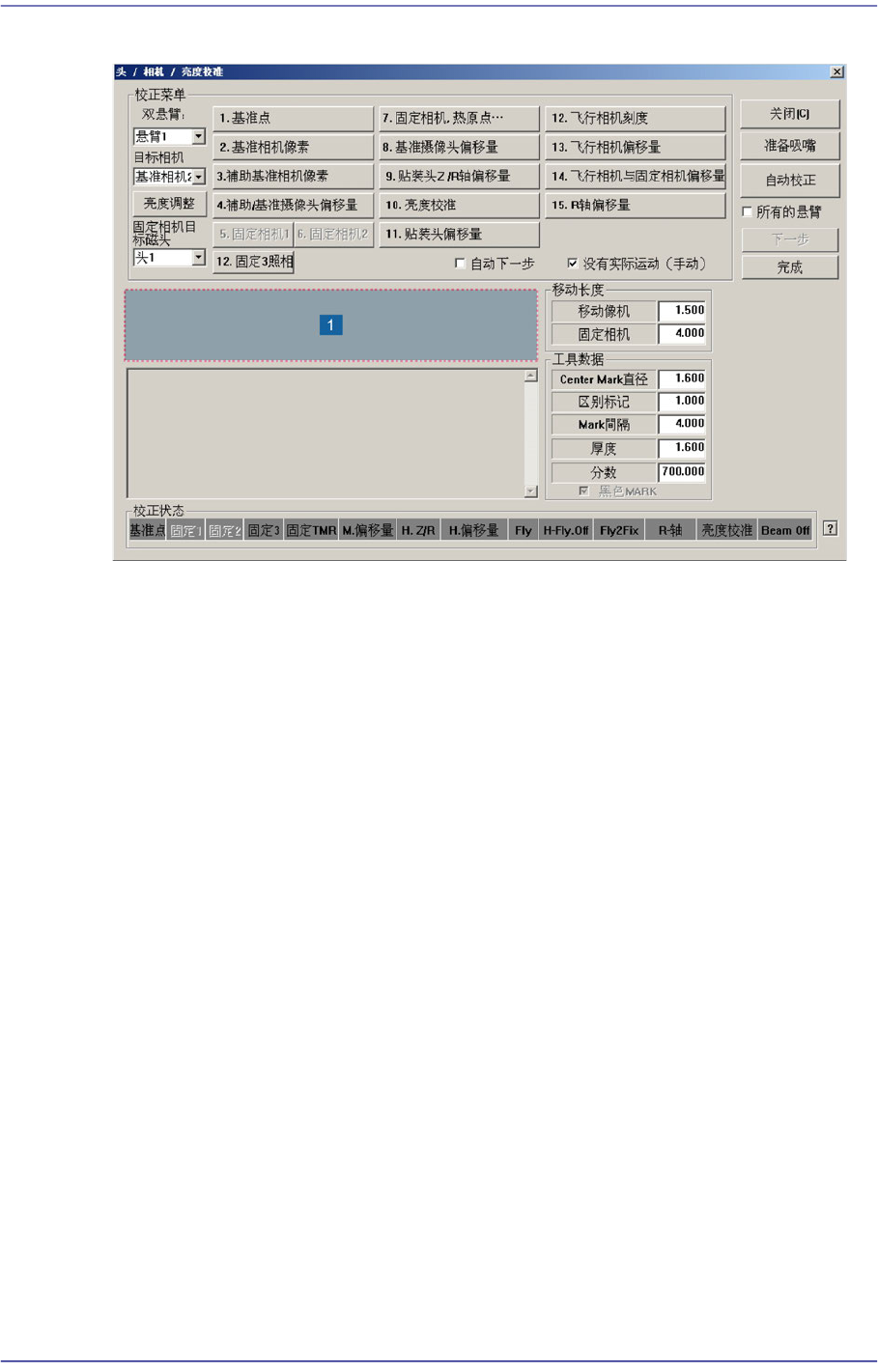

图
14.16 Head/ Camera/ Light Calibration”
对话框
1:
消息窗

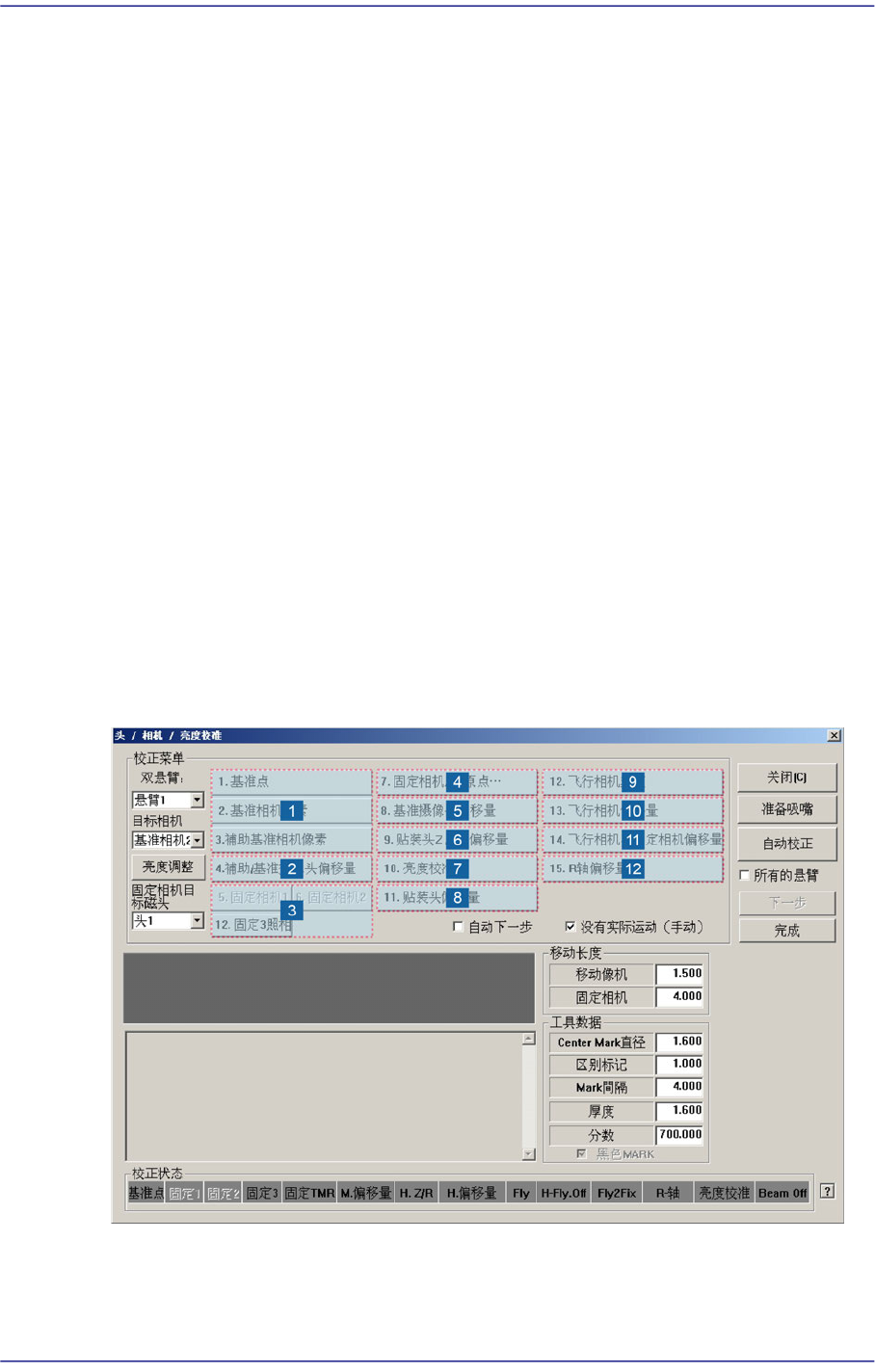

<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂> 组合框
选择要执行校正的Gantry。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
<亮度…> 按钮
设定已选择的照相机的照明值数。
