15-35
系统设置
下面是Fix Camera的Light Mapping过程。

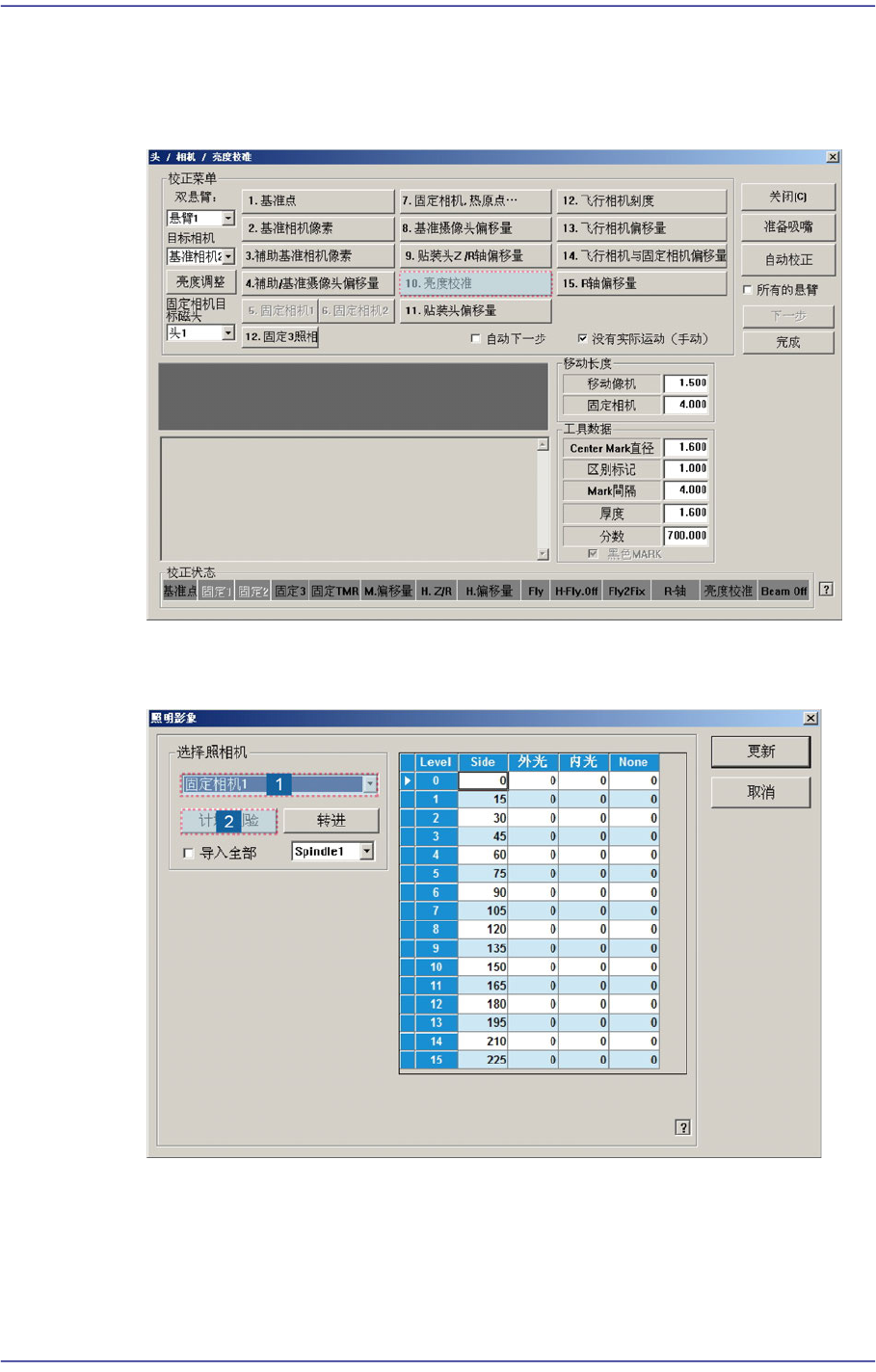

1. 在<Gantry>组合框选择Gantry2后，单击<Light Mapping>按钮实行Light
Mapping对话框。
2. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-36
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

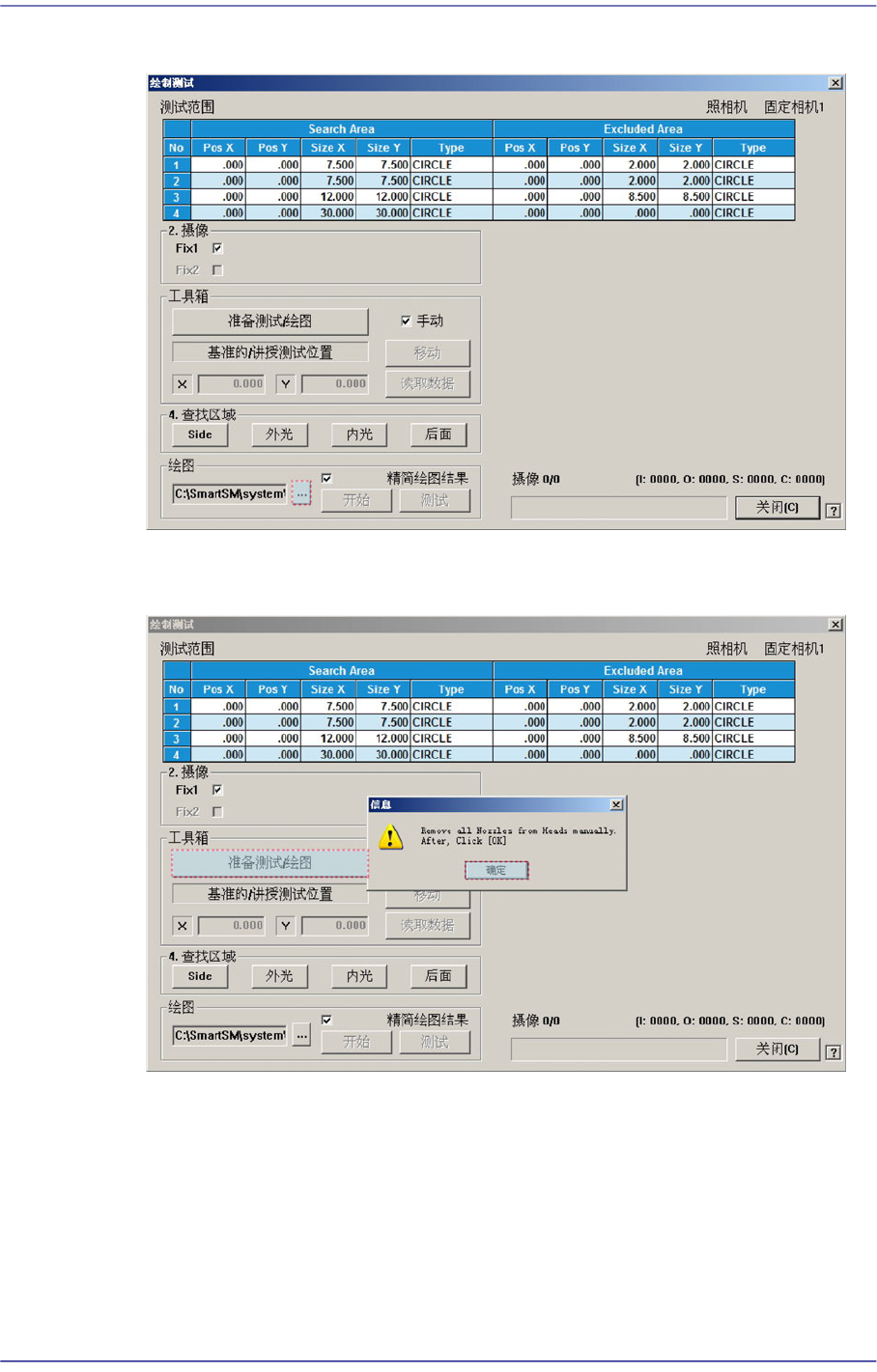

3. 在<<Mapping>>领域单击<...>按钮选择Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
15-37
系统设置
5. 选择<3. Tool Setting>领域的<Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击<确定>按钮就会出现Test用对话
框。
