15-49 系统设置设备后，下一个设备将不识别不良标记而直接进行作业。  <Fiducial Info> 复选框针对阵列式 PCB ，如果需要把各阵列式基准标志信息传输给下一个设备则圈选。该信息被传输给下一个设备后，下一个设备将仅仅识别阵列式 PCB 的全局 (Global) 基准标志后进行作业。  <Height Info> 复选框如果有 Height 传感器则可以测量 P CB 上表面…

15-48

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

 <- Successive Link> 选择框

如果与带式喂料器自动连接功能相同则对stick Feeder也适用自动连接功能。

 <盘式喂料器> 校验盒

选择该项目，Tray Feeder中不使用Auto Link功能。

 <Both Front and rear Feederbase> 校验盒

本设备提供耗尽贴装在 Feeder Base 的 Tape Feeder部件时，搜索其他供应相同部

件的Tape Feeder，利用Tape Feeder 件进行贴装的 Link功能。

搜索Tape Feeder时优先搜索贴装在前面Feeder Base的Tape Feeder。

如果，前面不存在相应的Tape Feeder，则搜索贴装在后面Feeder Base的Tape

Feeder。Default只使用于前面Feeder Base，选择此功能则可在前面和后面Feeder

Base都能使用Link功能。

 <NCS>键

在不停止的状态下变更作业时使用。与此相关的详细内容请联系本公司。

 <Transforter>键

在多台设备所构成的in line上，当第一个设备识别到板子信息时，把该信息传输

给下一个设备，从而可以缩短下一个设备识别板子信息时所花费的时间。

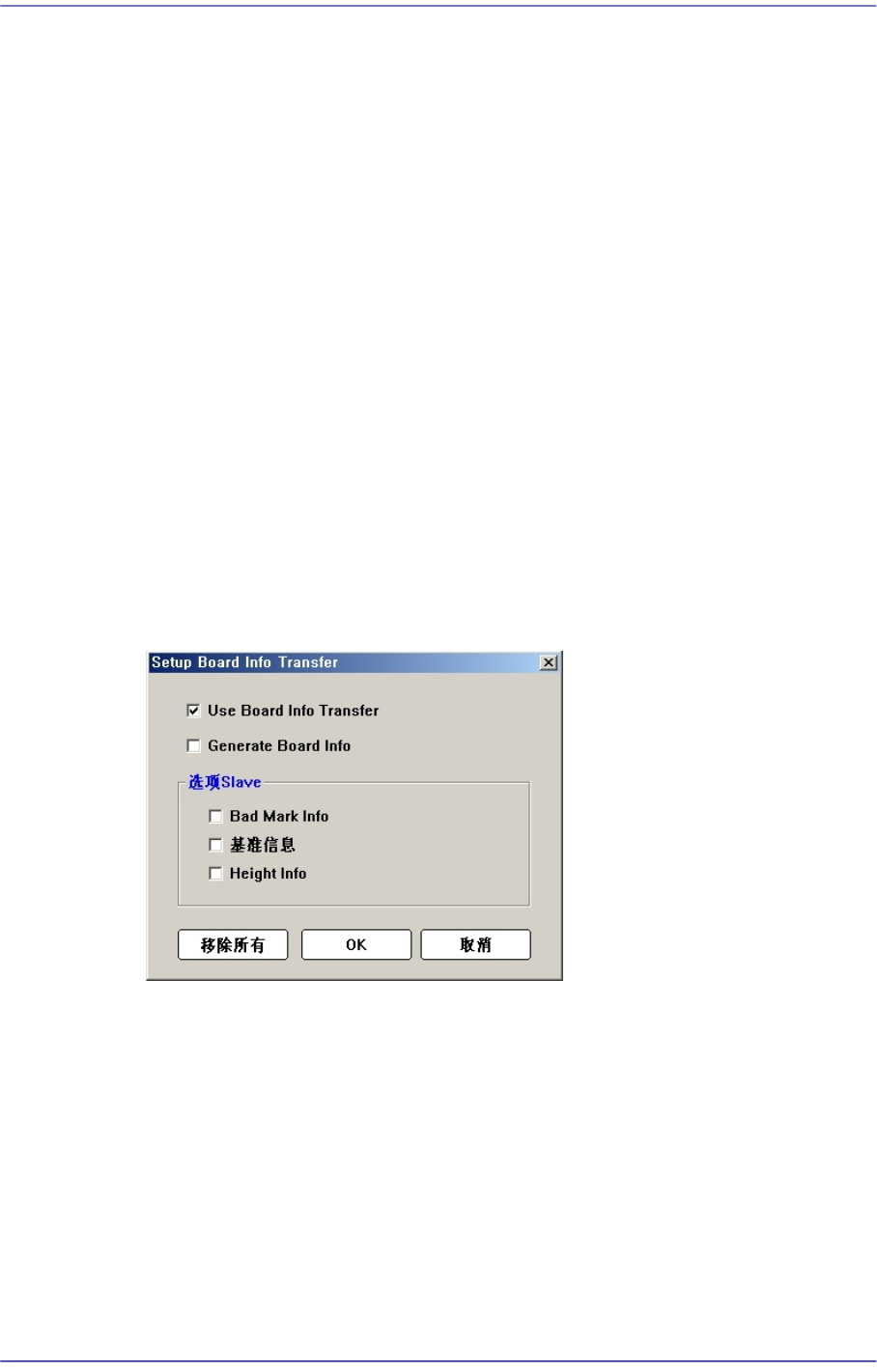

 <Use Board Info Transfer>复选框

需要使用来自上一个设备的板子信息时圈选该复选框。然后在激活的

<Option Slav

e>区选择需要使用的板子信息。

 <

Generate Board Info>复选框

需要对传输到下一个设备的板子信息进行设定时应圈选该复选框。然后在激

活的<Option Slave>区选择需要创建的板子信息。

 <Option(Master / Slave Mode)>区

 <Bad Mark Info>复选框

需要把不良标记信息传输给下一个设备时圈选。该信息被传输给下一个

15-49

系统设置

设备后，下一个设备将不识别不良标记而直接进行作业。

 <Fiducial Info>复选框

针对阵列式PCB，如果需要把各阵列式基准标志信息传输给下一个设备

则圈选。该信息被传输给下一个设备后，下一个设备将仅仅识别阵列式

PCB的全局(Global)基准标志后进行作业。

 <Height Info>复选框

如果有Height传感器则可以测量PCB上表面的高度信息。如果需要把

PCB上表面的高度信息传输给下一个设备则圈选。

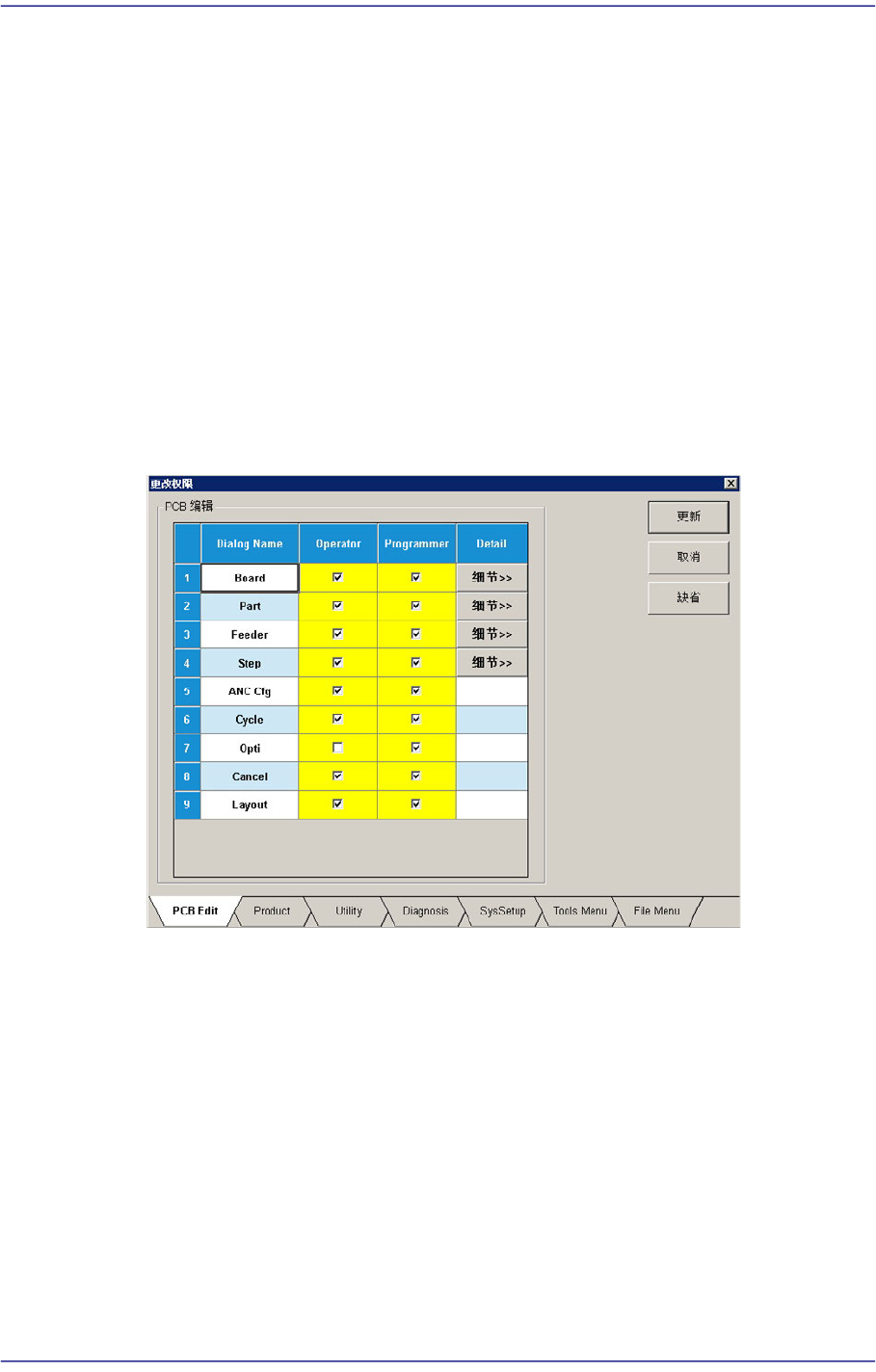

 <Change Authority>键

该功能可以设置使用者的权限，基本上会沿用当前的权限设置功能，但Operator

需要执行Programmer功能时，可以允许Operator使用属于Programmer权限的一

部分功能。

 <Update> 键

保存了设置内容后关闭对话窗口。

 <Cancel> 键

不保存设置内容并且关闭对话窗口。

 <Default> 键

恢复设备的基本设置(推荐)内容。

 <PCB Edit> 选项卡

针对<PCB Edit>菜单的子菜单设置其权限。

 <Product> 选项卡

15-50

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

针对 <Product>菜单的子菜单设置其权限。

 <Utility> 选项卡

针对 <Utility>菜单的子菜单设置其权限。

 <Diagnosis> 选项卡

针对 <Diagnosis>菜单的子菜单设置其权限。

 <SysSetup> 选项卡

针对 <Sys.Setup>菜单的子菜单设置其权限。

 <Tools Menu> 选项卡

针对 <Tools Menu>菜单的子菜单设置其权限。

 <File Menu>选项卡

针对 <File Menu>菜单的子菜单设置其权限。

只有在Service模式以上才能进行权限设置，在设置画面上圈选该项目的复选框

或解除其圈选状态即可加以设置。

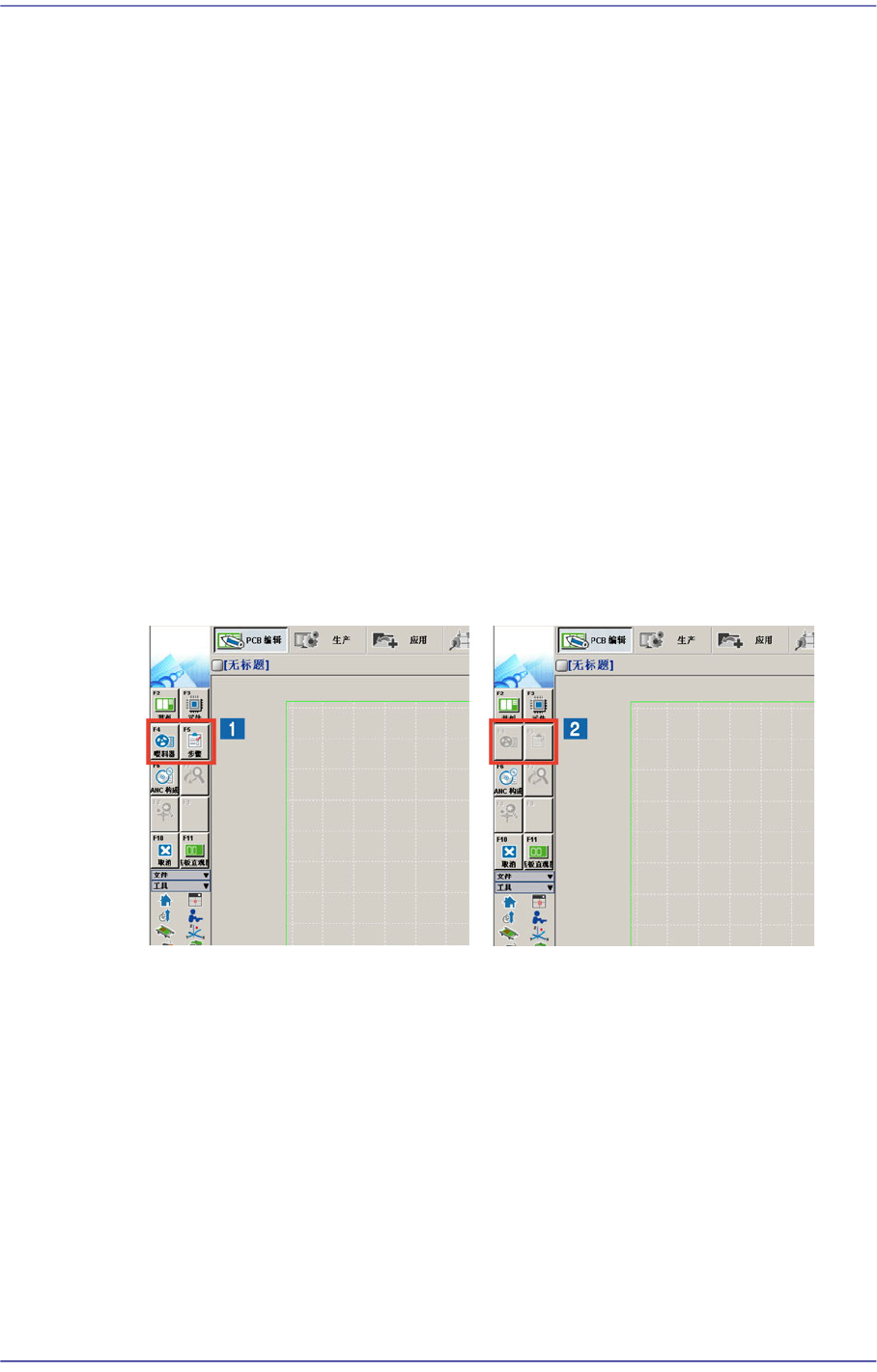

该菜单的子菜单将根据设置菜单上设置的内容而如下图激活或处于非激活状

态，无法使用非激活菜单

权限设置菜单

权限解除菜单

 <Telemetry Auto Save>复选框

圈选该复选框后，将在发生紧急(EMG)状况时自动储存Telemetry Log文件。默

认的储存文件夹及文件名是“C:SmartSM\Log\设备种类_SW版本_设备号机信

息_发生时间(_E-Error代码).tmr”。

储存Log文件的基本概念如下。

 步骤1

1. 单击停止键(<Up Load>键)时
