14-58

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

备注正常的Z偏移值如下。

 Head1~ Head12: -1.5 ~ 1.5 mm

若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需

要确认home位置、主轴、LM和电动机的工作是否正常。

下面介绍R Offset Calibration执行方法。

1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。

2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测>按钮。 (在

这里任意用 Head 1设定)

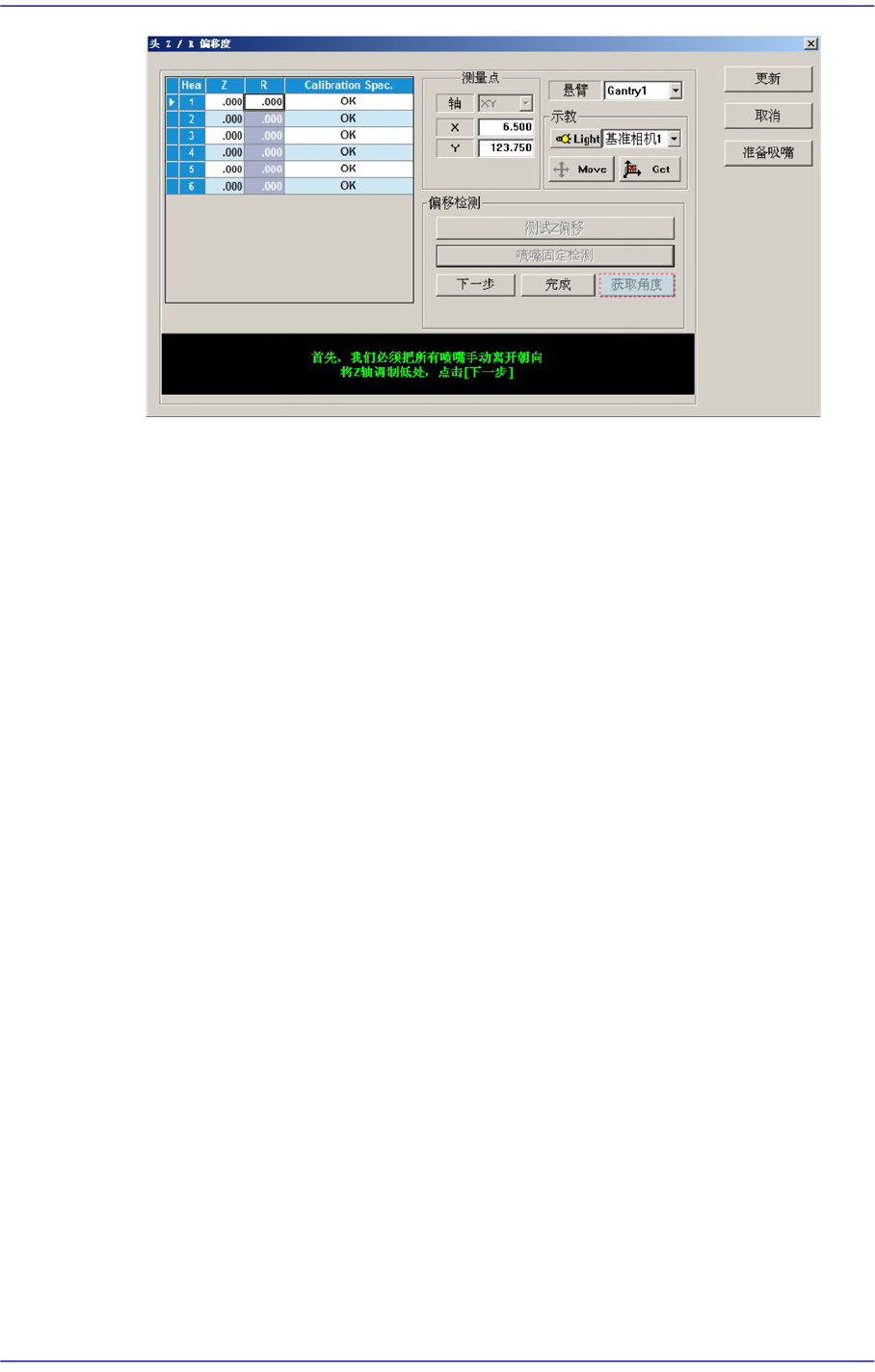

3. 显示“请检测和记录喷嘴CNT0到 ANC1-2洞。首先，我们必须把所有喷嘴手动

离开朝向将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的

吸嘴，拉下磁头的Z轴请点击 <下个>按钮。

此时虚拟吸嘴CNT0设置在ANC的1号孔，认定相应Head把CNT0吸嘴Pick。

4. 显示“排列高度上升，镜像关闭移动，点击[下一步]”的信息。此时为了在飞行相

机上看见Head吸嘴支撑架，把 Spindle上升到可以识别部件的高度后，为了关闭

Mirror点击<下个>按钮。

14-59

Machine Calibration

5. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。此时，机械连动的磁头.吸

嘴座朝相同方向。

即如上图所示利用齿垢1~2号，3~4号，5~6号, 7~8号, 9~10号磁头器具上应组装

为相同的组装方向。

6. 单击<Offset Check>领域的<Get Angle>按钮后输入R offset值。

14-60

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

7. 同样地测定Head 2 ~ Head 6。

8. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行

校正。
