Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

在‘Product’ 菜单的 ‘Flux.’子菜单上可把设定值进行初始化。

 <Position> 领域

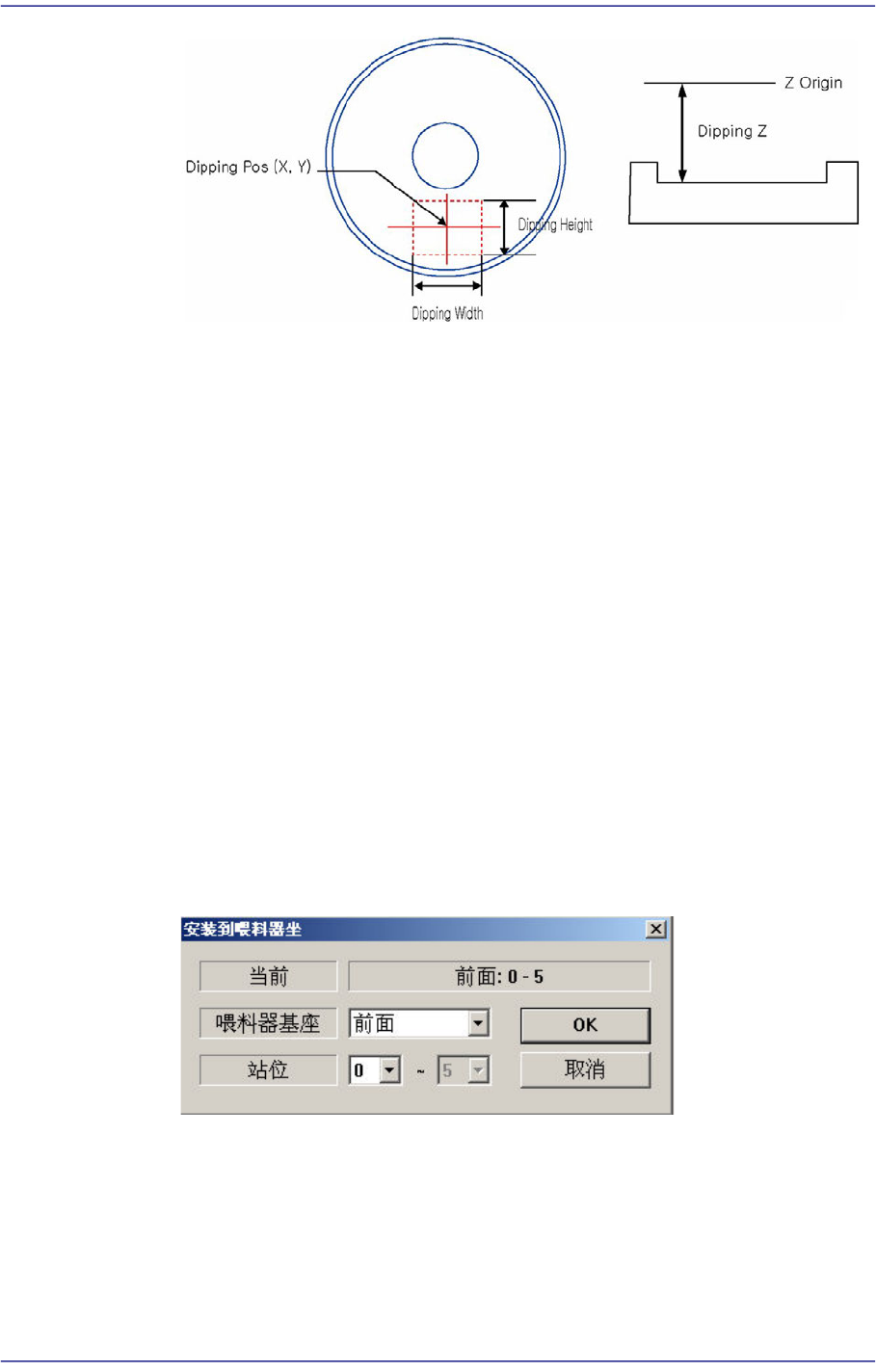

选择右侧<Use Flux Device>选择框时被激活。设定Dipping Position。在Flux

Module的Feeder Base上决定安装槽则自动设定Dipping Position。

 <X>编辑框

是Dipping Position坐标的x值。

 <Y>编辑框

是Dipping Position坐标的Y值。

 <Z>编辑框

是Dipping Position坐标的Z值。

 <Teach…X/Y>按钮

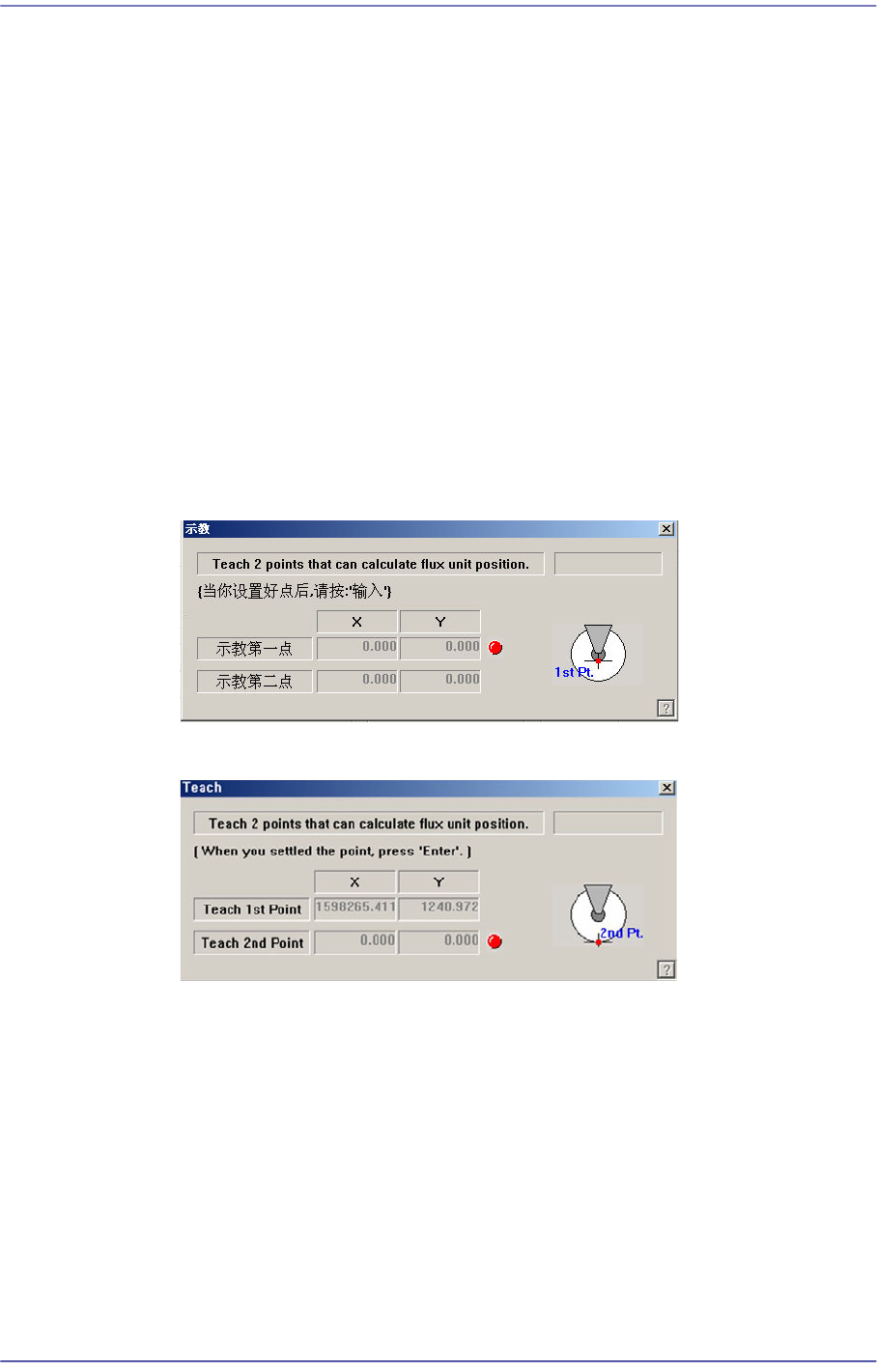

为了示教Dipping Position的XY坐标执行以下对话框。

正确示教第一个点后请按‘Enter’ 键。

正确示教第二个点后请按‘Enter’ 键。

 <Teach…[Z]>按钮

示教Dipping Position的Z坐标。示教顺序如下。

 在<Teach> 领域的<Device>组合框中先选择要示教的device后，在相应

head的喷嘴槽上插入CN040喷嘴。

 请把head移动到Dipping Position。

 Head的Spindle下降到与Disk表面接触为止。喷嘴的末端与Disk表面接触

后空压产生变化自动示教Z轴的位置。

15-21

系统设置

 <Use Flux Device>选择框

为了设定Flux Module有关事项而选择。

 <Not Usable Lane> 领域

设定跟Flux Module运转相关的事项。

 <ON>选项按钮

手动旋转Flux Module的disk时选择。

 <OFF>选项按钮

选择此按钮，Flux Module的disk不进行旋转。

 <Churning>按钮

选择此按钮，则旋转Flux Module的disk。

 <Power> 领域

在Flux Module的Feeder Base设定安装位置。

 <Feeder Base> 按钮

选择将要安装Flux Module的Feeder Base插槽。

15.4. Light Mapping

校正摄像机的照明亮度。为了执行此校正要在ANC中插入Camera Test吸嘴

(LightFly吸嘴或LightFix吸嘴)。

15-22

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

注意与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴

无法互换。请不要在本设备中使用SM32x, SM411, SM421用吸

嘴。

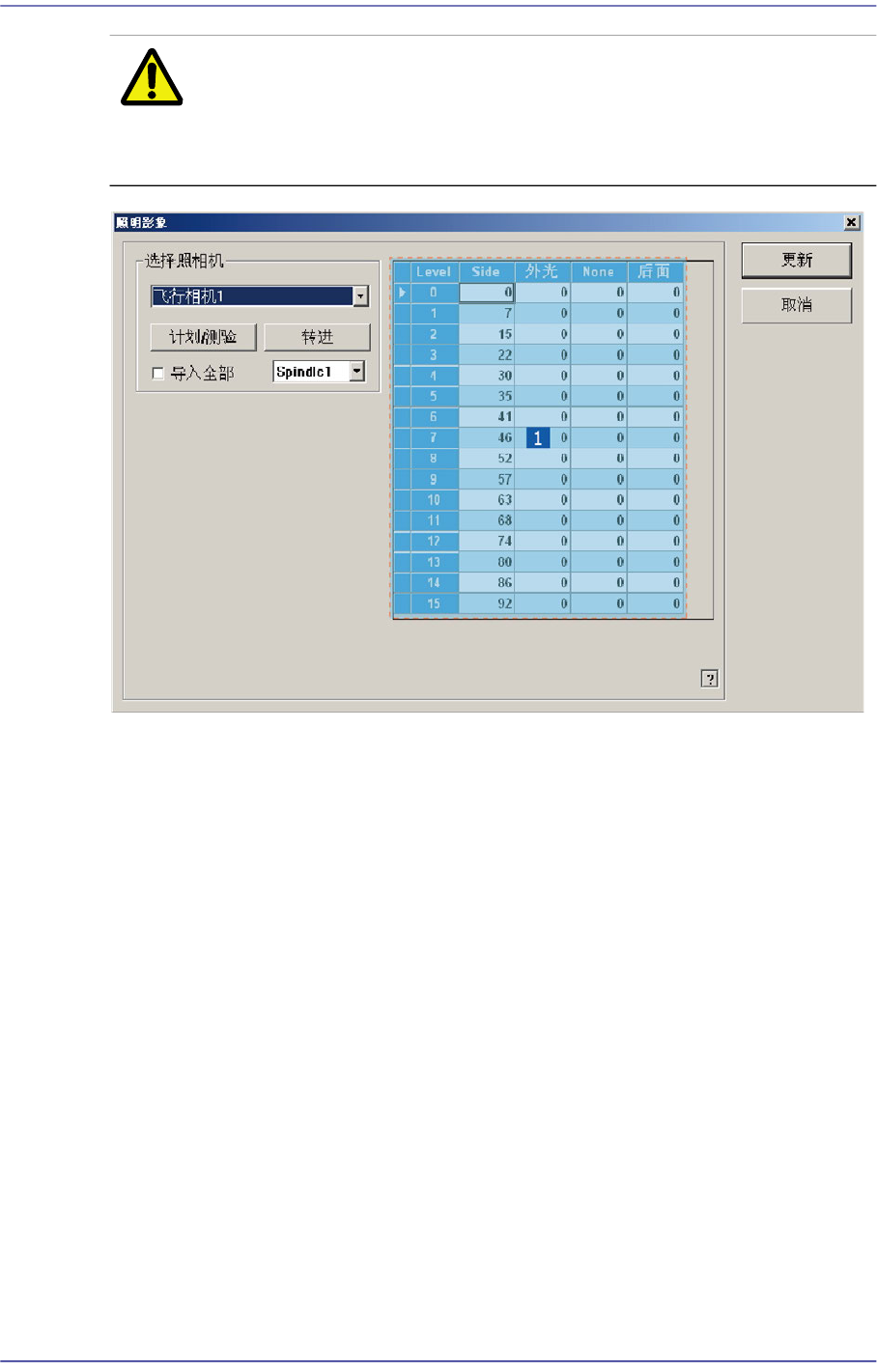

1: Light Level

领域

 <选择照相机> 领域

 Selection Control

选择需要进行光线映射的摄像机。

 Light Level 领域

指定照明 Level别亮度。

 <Level>列

表示照明的15阶段。

 <Side> / <Inner> / <Outer> / <Coaxial> 列

 如果是Fly Cam：在256值的范围内输入Side照明。

 如果是Fix Cam：在256值的范围内输入Side照明。

 如果是Fix Cam，则在4096值的范围内输入Side照明值。

 <计划/测验> 按钮

对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动

Mapping。
