15-13
系统设置
2. 在下图选择1号后，单击<Move>按钮把Fid Cam1移动到Front Air Shower的位
置。然后让治具的Fiducial Mark与Camera的中央一致，单击<Get>按钮。最后，
在<ReleaseZ>列输入“-10”。
3. 下图中所圈选的2号行也使用上面2号步骤中的方法示教Air Shower的位置。
15-14
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
15.3. 外围设备 (Peripherals) [F6]
Dump Box和Tray Feeder和Flux Device进行设定。
15.3.1. <Dump Box> TAP对话框
作出Dump Conveyor的设定及用户定义Dump Box有关设定。

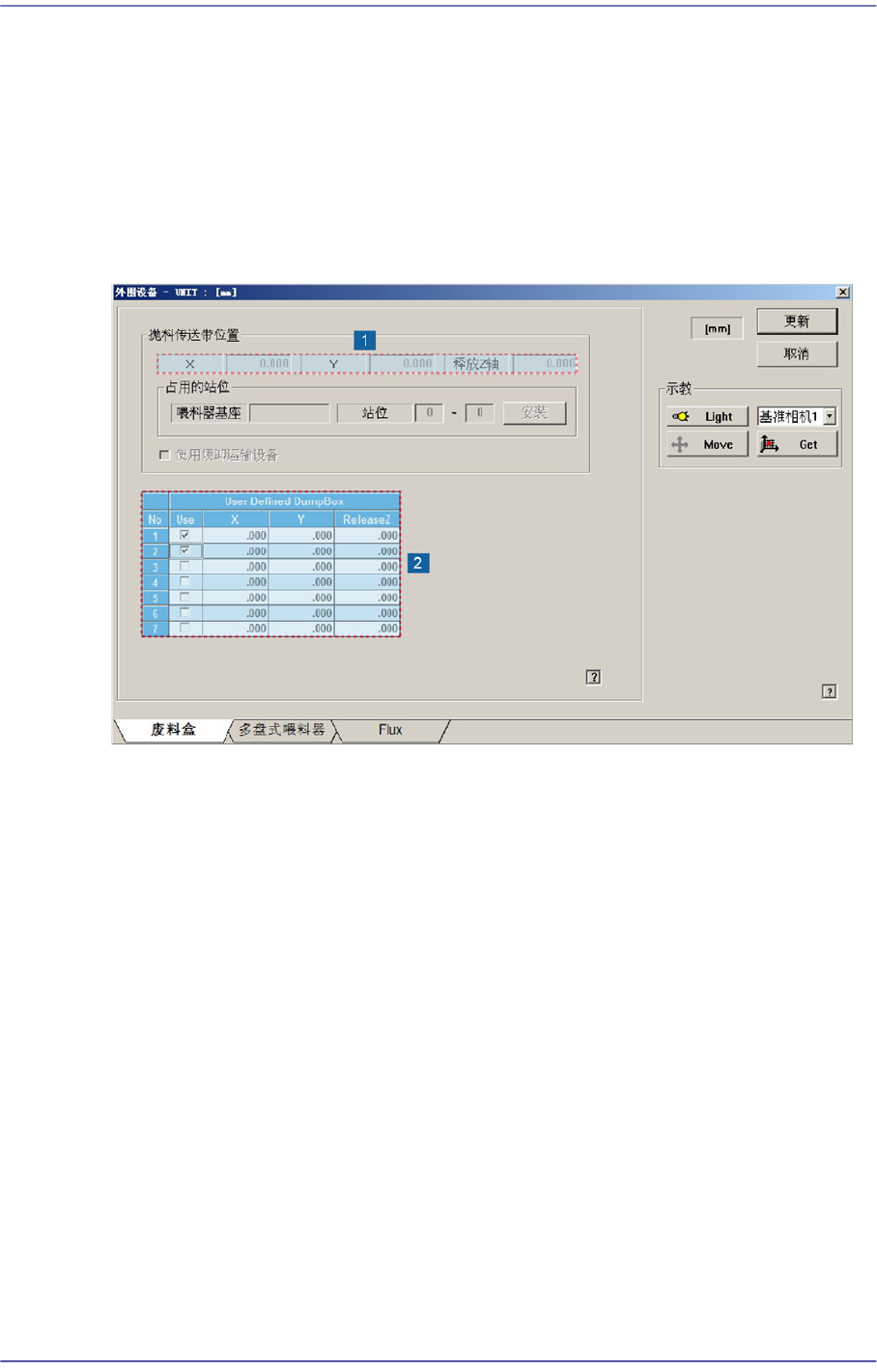

图
15.7 “Dump Box” TAP
对话框
1: <Position>
领域
2: <User Defined Dumpbox>
领域
15-15
系统设置
1: <Position>
领域
2: <User Defined Dumpbox>
领域
<垃圾桶传送带位置(Dump Conveyor Position)> 领域
记入Dump输送机有关设定项目。本设备中无法使用。
<位置(Position)> 领域
X, Y: 示教X, Y 坐标输入在Dump Conveyor上的Dump位置。
Release Z: 输入Dump部件时的Z轴高度。
<没用的航线(Not Usable Lane)> 领域
本设备中无法使用。
<Setting>键
单击该键后，针对安装了倾卸轨道(dump conveyor)而无法使用的供料器
区域进行设置。
<使用倾卸运输设备(Use Dump Conveyor)> 复选框
设定Dump输送机使用与否。 选择该选择框才可设置Dump Conveyor相关项
目。
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box的
个数为最大8个。
User Dump Box用于Dump的部件昂贵或需要部件分类时用户任意在设备内部设
置，部件发生错误时在 User Dump位置废弃部件。
