7. 显示”下一步从头部移动吸嘴1。点击[下一步]向下移动头部。移动后，手动移
出吸嘴。” 消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请点击 <
下个> 按钮。
为了手动清除插入到Head1号吸嘴支撑架的吸嘴，请点击<下个>按钮。之后清
除ANC上的校正 Tool。

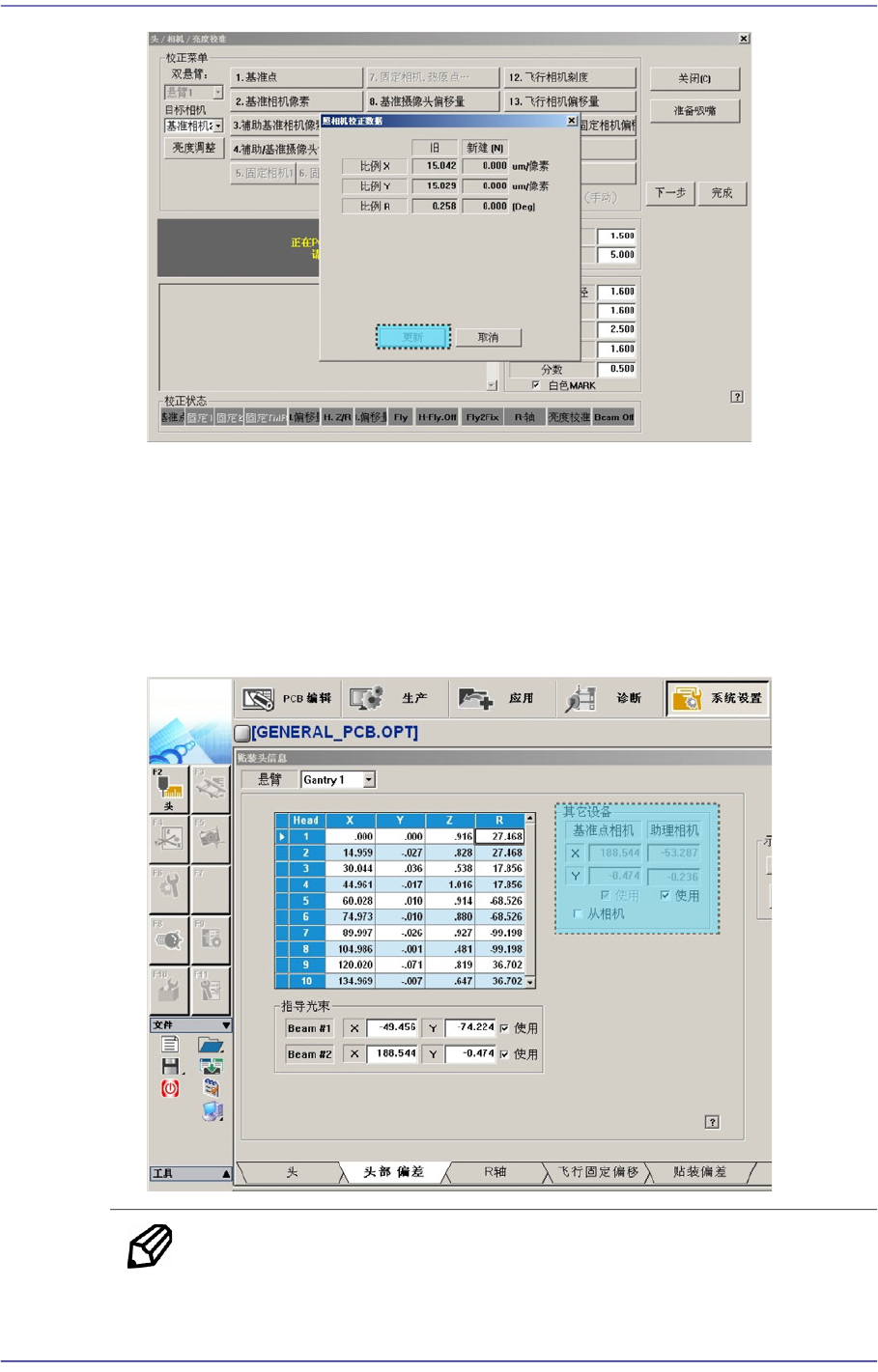

测量结果可在Head Offset对话框中确认。
备 注 Fiducial Camera Offset的校正基准值如下。
Gantry 1
14-54
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
Offset X : -207 ~ -205 (mm)
Offset Y : -1.0 ~ 1.0 (mm)
Gantry 2
Offset X : 205 ~ 207 (mm)
Offset Y : -1.0 ~ 1.0 (mm)
下面是利用Fix Camera校准Camera Offset的过程。

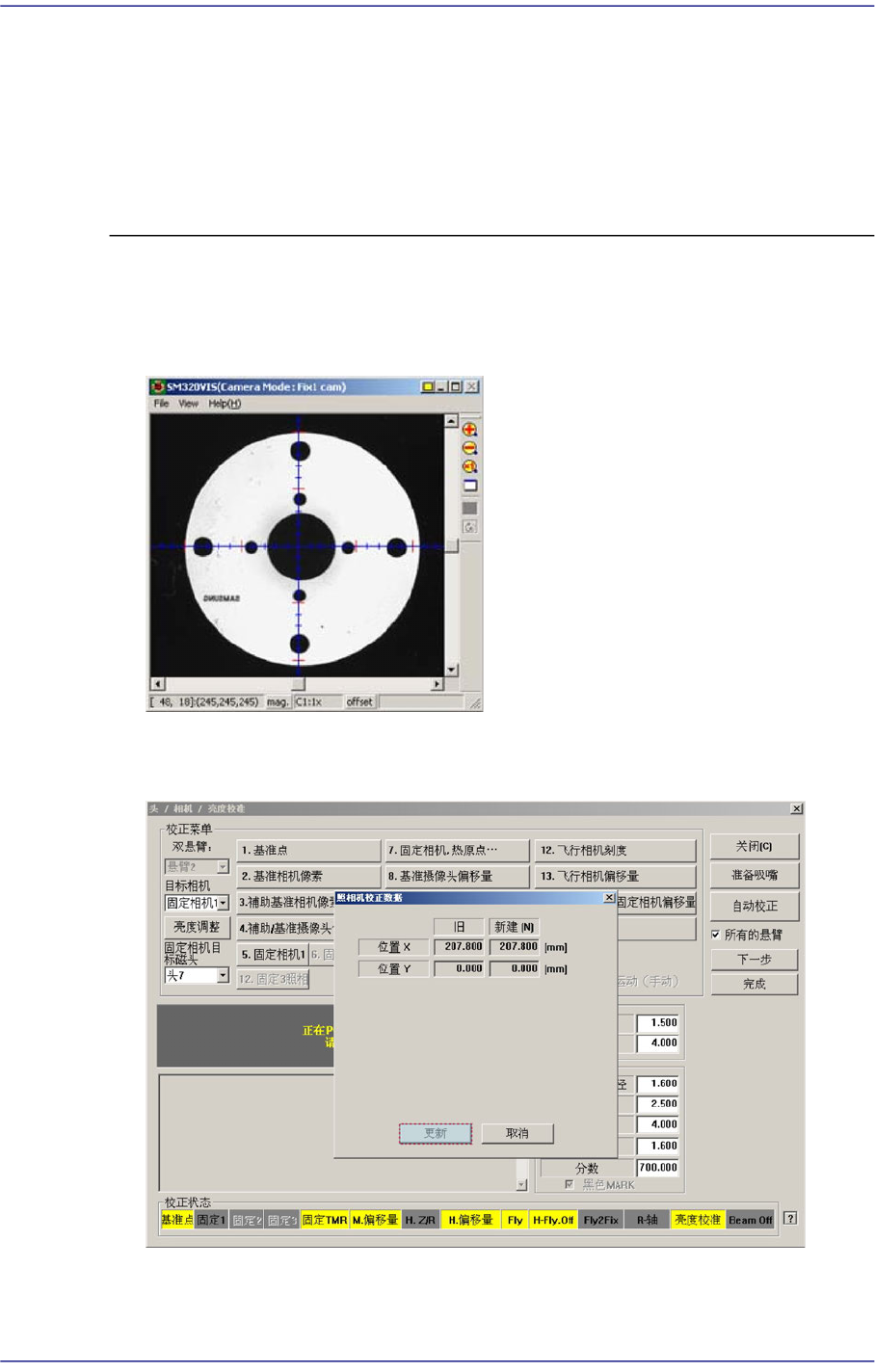

1. 为了让平板用治具(Calibration Glass)位于SMVision窗口的十字线中心而调整平
板用治具(Calibration Glass)的位置。
2. 单击<Next>按钮自动实行Calibration，Calibration完毕后如下图所示地显示结果
值。如果需要适用Calibration值，则单击<Update>按钮。
3. 可以在Head Offset对话框查看测量结果。
14-55
Machine Calibration
备 注 实行Fiducial Camera Offset Calibration时，即使有两个以上的Fix
Camera，只选择一个Fix Camera后实行Calibration即可。
