14-71 Machine Calibration 9. 校正是 ： 用飞 行相机识别校正 T ool 底面 的 Fiducial Mark 2 点后， 校正 T o ol 放到 ANC 顶面的校正 T ool 位置， 之后识别校 正 T oo l 上面的边缘 Fiducial Mark 2 点。
14-70
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

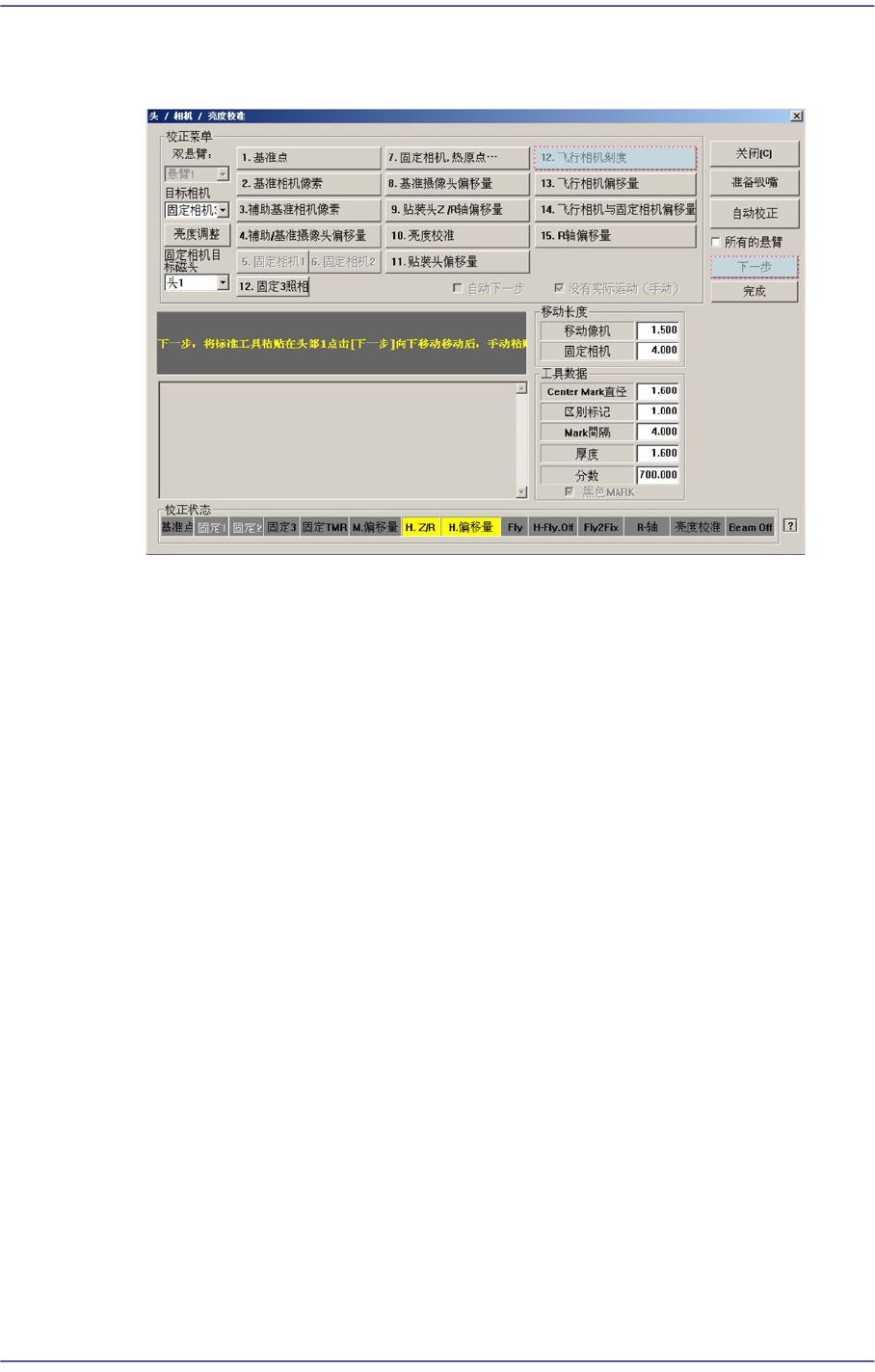

粘贴工具到首部。” 消息。在磁头1的吸嘴支架上手动安装CN400吸嘴后请点击
<下个>按钮。
5. 显示 “移动到中心位置工具摄像移动，点击[下一步]” 消息。为了把Head
Assembly移动到ANC上的Calibrration Tool位置，请点击<下个>按钮。
6. 示”排列高度上升，镜像关闭。移动，点击[下一步]”消息。请点击 <下个>按
钮。
7. 那么，磁头1上升到飞行相机的Align高度，关闭 Mirror。 然后在消息窗显示” 准
备标准。

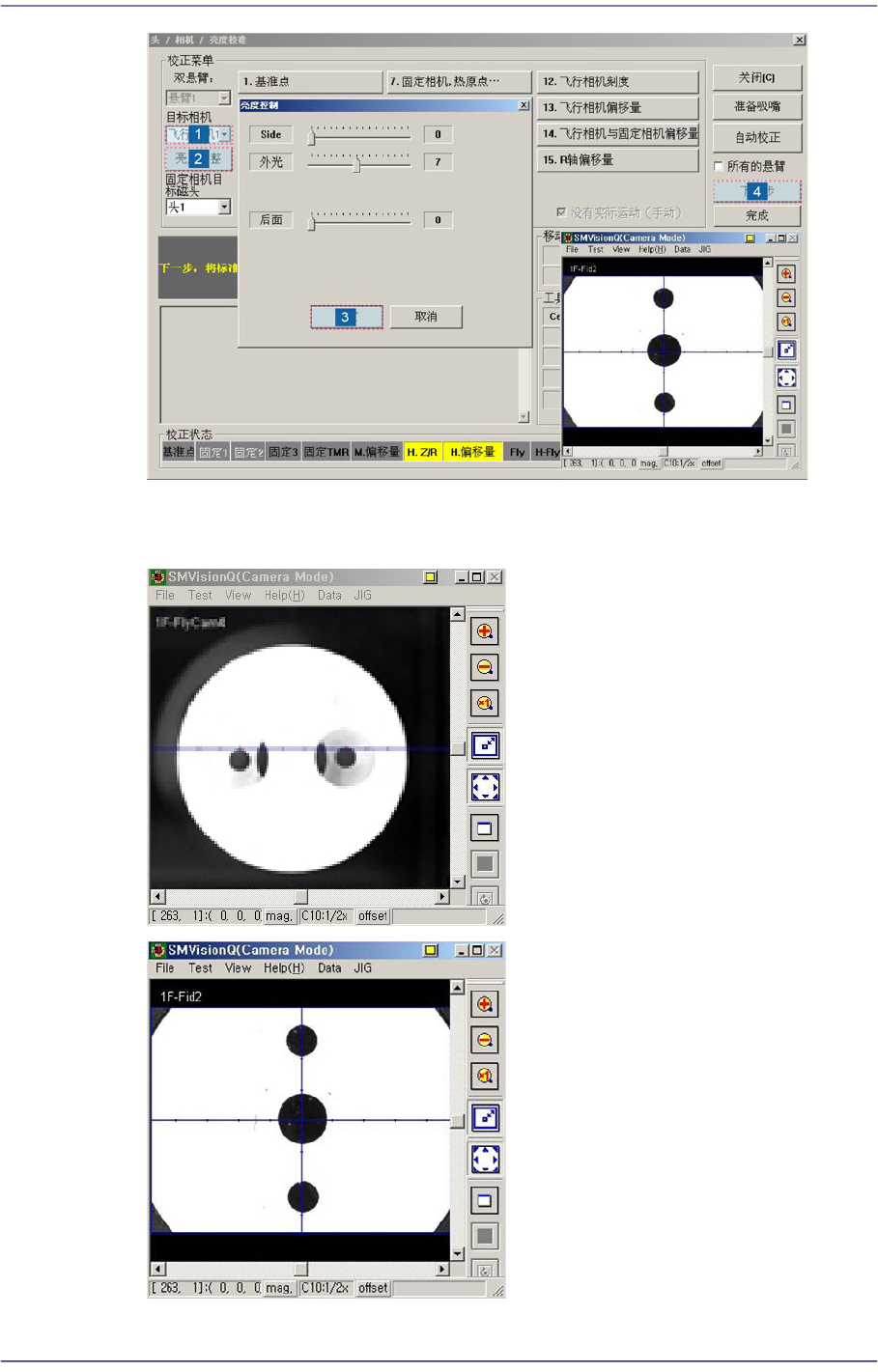

8. 对于标准，点击[下一步].” 消息。此时在 <目标摄像>组合框中选择”飞行相机
1”点击 <亮度>按钮，在” 亮度控制”对话框中SMVison显示的Calibration Tool上
的 Fiducial Mark明显为止调整照明亮度后点击<下个>按钮。
14-71
Machine Calibration
9. 校正是：用飞行相机识别校正 Tool底面的Fiducial Mark 2点后，校正 Tool放到
ANC顶面的校正 Tool位置，之后识别校正 Tool上面的边缘Fiducial Mark 2点。
14-72
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

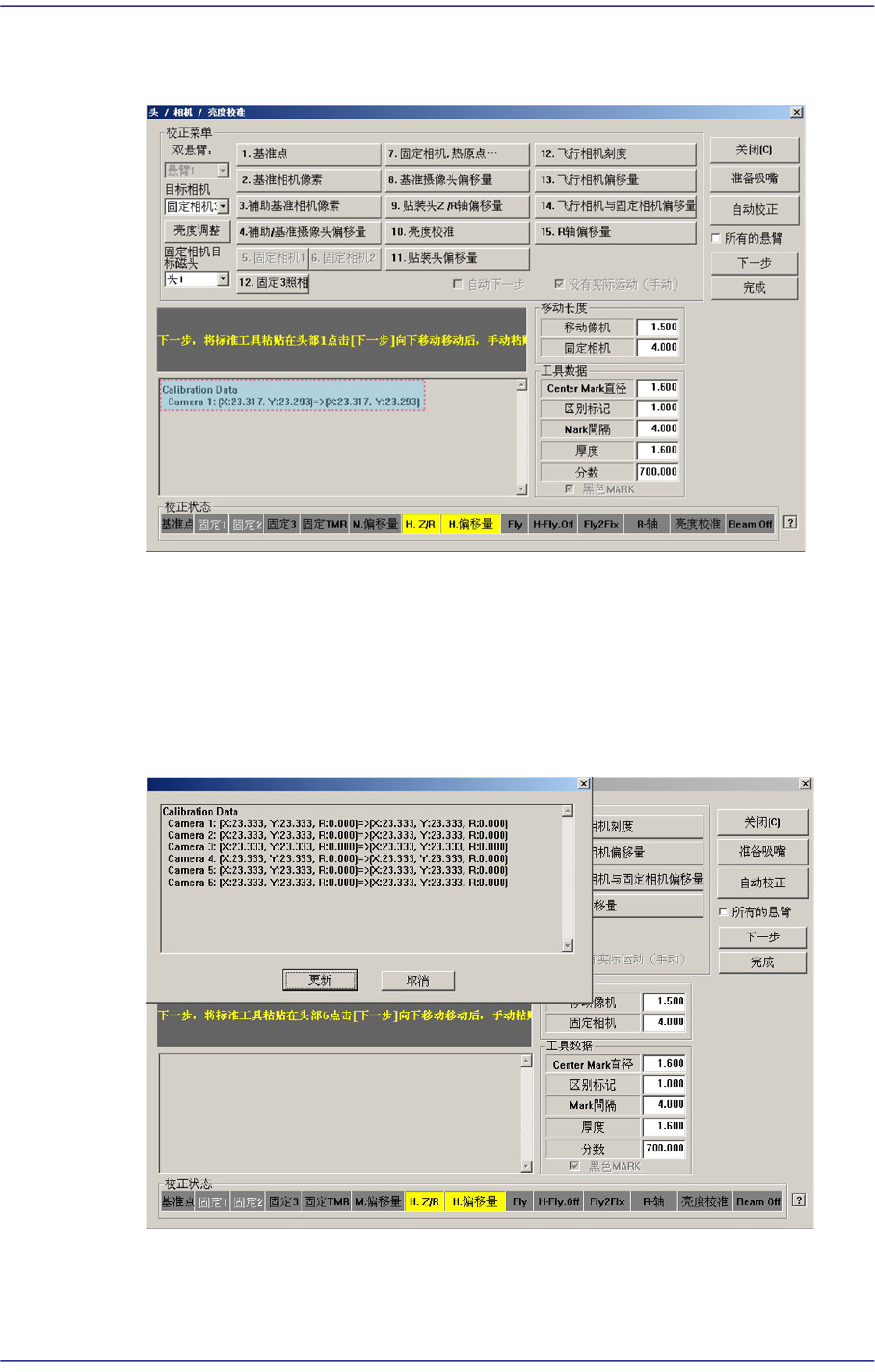

10. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击<下个>按
钮。
11. 显示”下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动后,
用手取下工具。” 消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴请点击
<下个> 按钮。
12. 请按照对Fly Camera1的校正方法，同样地从 Fly Camera2~ 10执行校正。 对所有
飞行相机正常完成校正次序如下图显示结果值。要在设备中适用校正值请点击<
确定>按钮。
13. 显示”下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动后 ,
用手取下工具。” 消息。为了在磁头1号的吸嘴支架手动除去Calibration Tool请
