Machine Calibration
2. 选择需要校准的悬臂。
3. 示教工具选择Fid Cam2(或Fid Cam4)后，利用示教框(jog box)把X-Y轴移动到
可以识别位置的领域(可以利用SMVision判别的地点)。
4. 单击<Get>键，把当前位置保存到<Teaching Position>。
5. 示教工具选择Beam1(或Beam2)，然后利用示教框(jog box)移动到<Teaching
Position>位置。
6. 单击<Get>键，把当前位置保存到<Beam Position>。
7. 在<Gantry>组合框选择Gantry2后，按照和Gantry1相同的方式实行校准。
8. 单击<Update>键保存设定值。

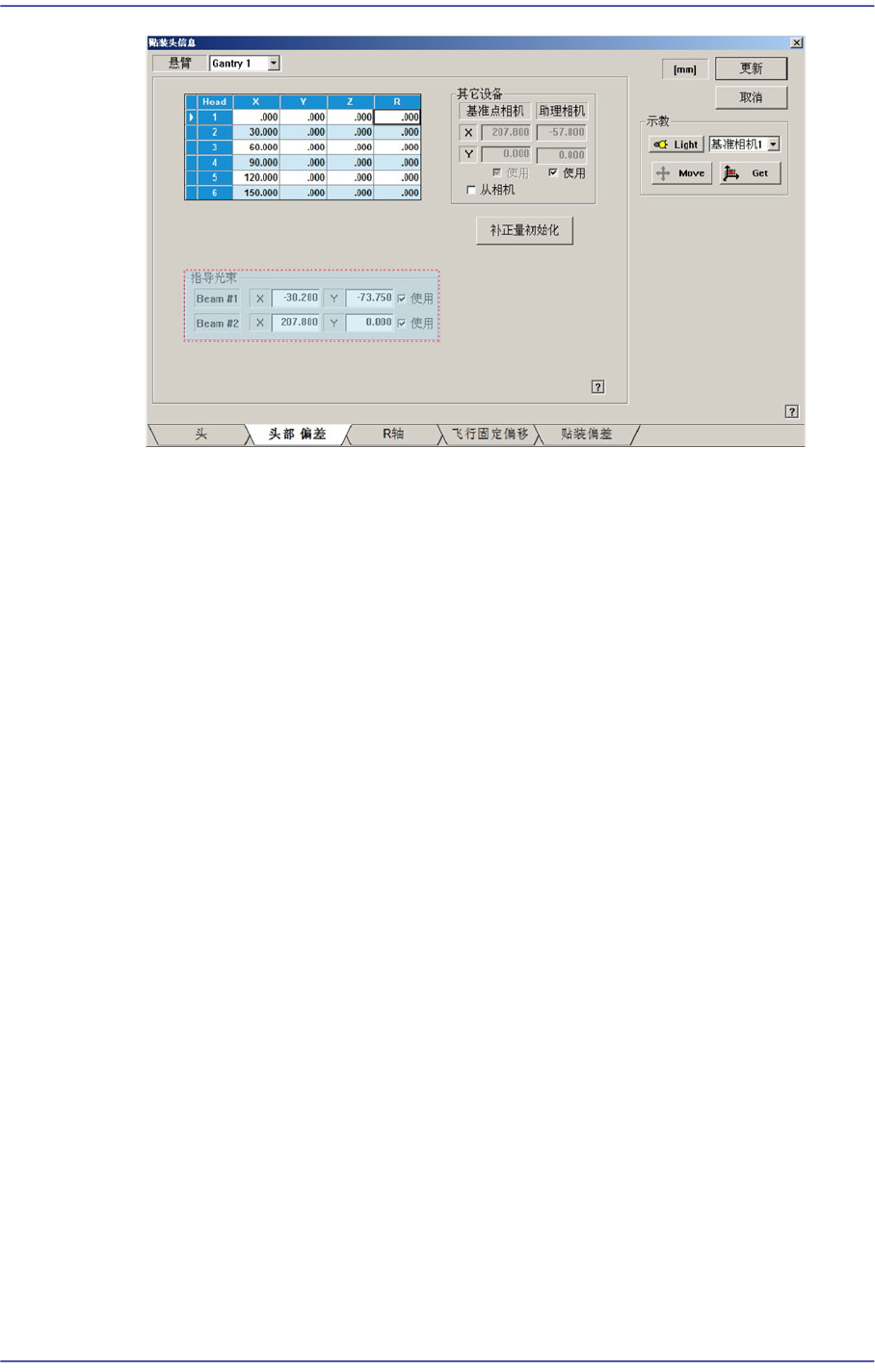

9. 结果值可以在System Setup菜单的Head Offset对话框查看。
10. 在<Gantry>组合框选择Gantry2后，按照和Gantry1相同的方式实行校准。
结果值可以在System Setup菜单的R Axis对话框查看。
14-88
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
14-89
Machine Calibration
14.3.9. Board Position Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 利用鼠标点选择<Stopper>组合框后选择将要示教的Stopper。然后点击<示教>
按钮，相应的Stopper位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确示教
StationF2, StationR2位置。.
6. 然后点击<止挡块上/下>按钮Down Stopper。
