4-15 Tools 简化操作 (shortcut) 菜单  < 新建 [N]> 按钮利用 <De late> 按钮，只在消除 P CB 的 S t ation 时功能被激活。为了消除作业中发生错误的 PCB 后在对应 Station 上手工投入新的 PCB 时使用。  < 删除 > 按钮为了在程序上强行删除投入在被选 Conveyor Station 的 PCB 时使用。也就是 …

4-14

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

图

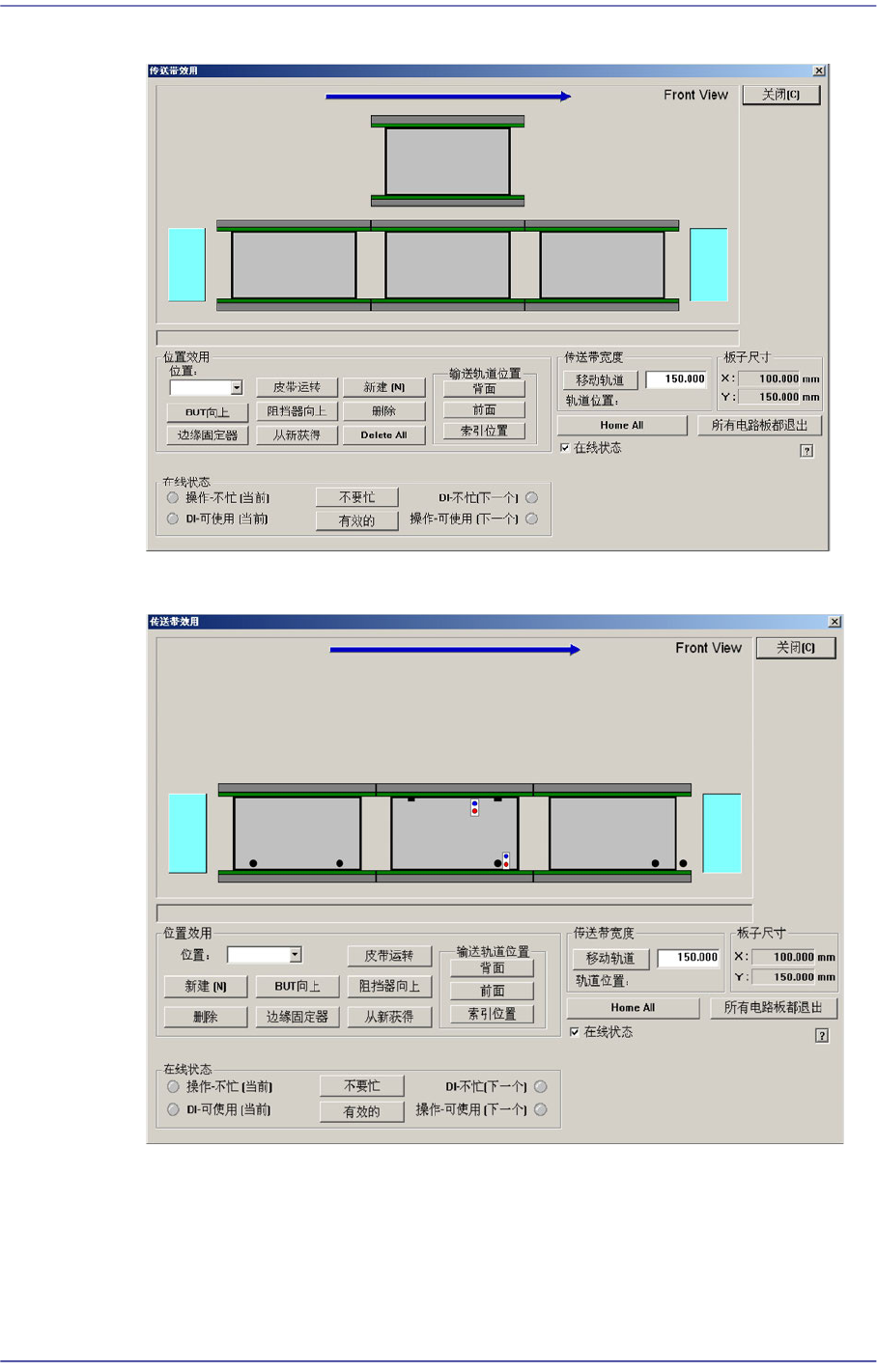

4.6 Single Conveyor (Option)

 把作业领域(Working Station)的 PCB Drag and Drop到右侧作业完成的PCB则

把PCB投放到下一个工程设备。

4.5.2. Manual Control 功能

执行Backup Table /Stopper /Fixer等的手动操作时使用的功能。

具有对输送机 Entry, Working, Exit Station的 BUT, Stopper, EdgeFixer, 输送带驱动等

手动操作功能。

 <位置功能> 领域

 <站> 组合框

选择当前作业中的Conveyor Station。(StationF1, StationF2,

StationR2,StationF3)

 < BUT向上/向下> 按钮

<Current Staion> 组合框中选择 ‘Working’时，执行 Backup Table的 Up /

Down。

 <制动器向上/向下> 按钮

执行Stopper的Up /Down。

 <Edge

Fixer> 按钮

Current Staion> 组合框中选择‘Working’时，执行 Edge Fixer的操作。

 <带运转> 按钮

操作所选Station的驱动Belt。

4-15

Tools

简化操作

(shortcut)

菜单

 <新建 [N]> 按钮

利用<Delate>按钮，只在消除PCB的Station时功能被激活。为了消除作业中

发生错误的PCB后在对应Station上手工投入新的PCB时使用。

 <删除> 按钮

为了在程序上强行删除投入在被选Conveyor Station的PCB时使用。也就是

说作业中发生错误时，在对应Station上手工消除PCB时使用。

 <输送路位置> 领域

选择Shuttle (StationF1, StationF3)移动到前面(StationF2)或后面(StationR2)作

业领域时使用。

 <Rear> 按钮:把选定的Shuttle移动到后面作业领域。

 <Front> 按钮: 把选定的Shuttle移动到前面作业领域。

 <Index Pos> 按钮: 选择Exit Shuttle时，把相应Shuttle移动到当前设定的

Index Position。

在‘System Setup’菜单的‘Calib’子菜单中可设定Index Position。

 <传送带宽度> 领域

可手动调整输送机的宽度。

 <移动栏> 按钮- 在旁边的编辑框中输入 Conveyor宽度后点击此按钮，以相应

尺寸调节 Conveyor 宽度。

 <所有电路板都退出> 按钮

排出输送机上的所有PCB。

 <Inline Status…> 选择框

显示Conveyor上错误急救措施及对In-Line Status, Rail Width, C

lear Station, Reset

Station可选

择的Menu生成和动作状态。

4-16

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

图

4.7 “Conveyor System-Inline Status”

对话框

图

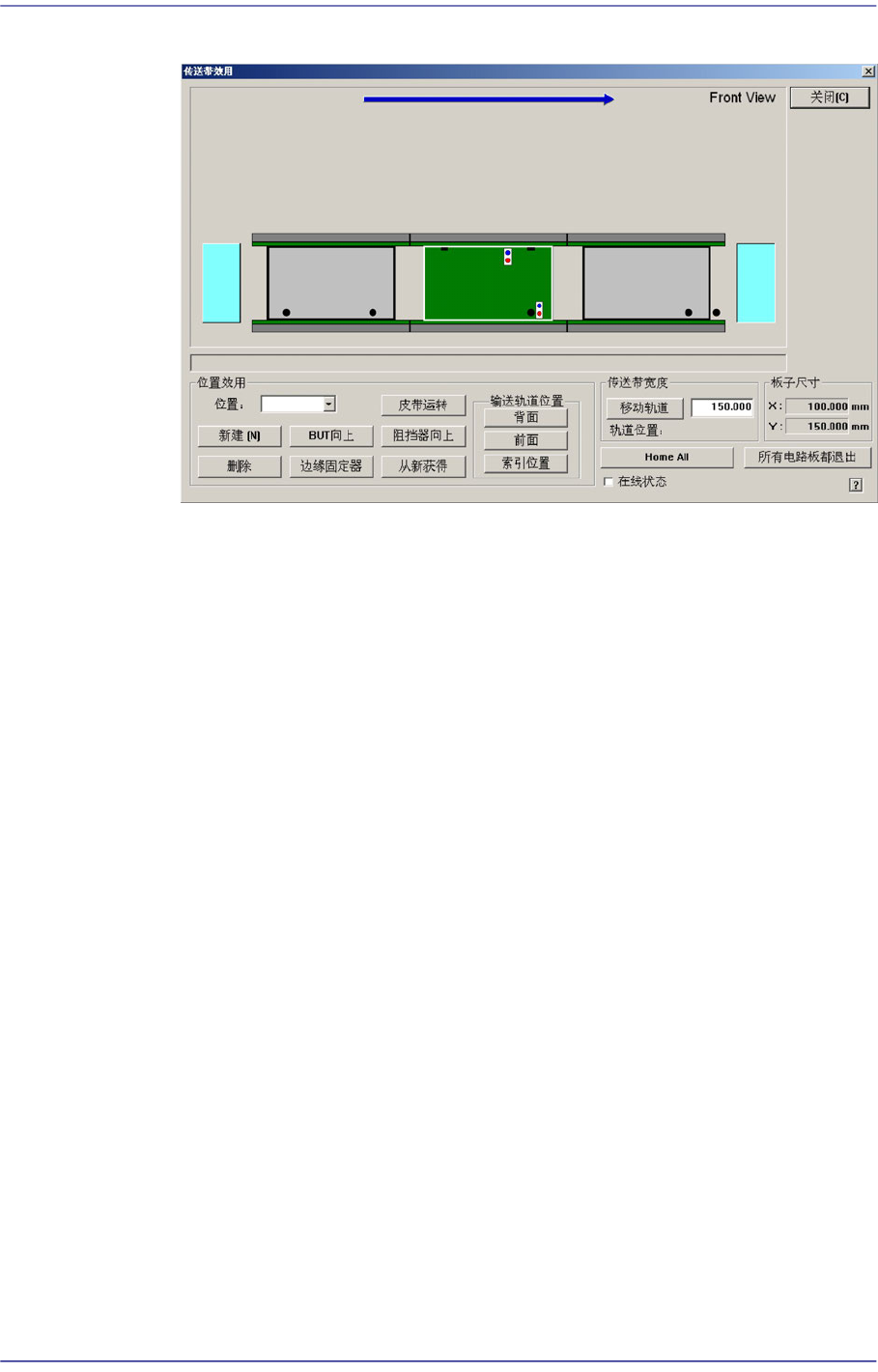

4.8 Single Conveyor (Option)

 <在线状态> 领域

可手动操作SMEMA有关Output，并显示 Input状态。 (亮灯-On, 灭灯-Off)

 DO-Not Busy (Pre.)
