4-18 Advanced Multi-Functional Placer DECAN L 2 Administrator’s Guide 4.6. 当前位置 主要在示教或校正时有必要参考各驱动轴的当前坐标时使用。 选择该命令时， 在 MMI 基本画面上显示如下的对话框。 图 4.9 “ 位置 ” 信息框 < 双悬臂 > 组合框 选择想要确认坐标的 Gantry 。 < 从原点感应器 > 选择框 用于确认…
4-17
Tools
简化操作
(shortcut)
菜单
侧的 <Not Busy> 按钮。
DI-Available (Pre)
从以前设备接受已完成发送PCB准备的信号。
DI-Not Busy (Next)
从以后设备接受已完成接受PCB准备的信号。
DO-Available (Next)
向以后设备发送已完成传送PCB准备的信号。手动发送信号时请点击右
侧的<Available>按钮。
4-18
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
4.6. 当前位置
主要在示教或校正时有必要参考各驱动轴的当前坐标时使用。 选择该命令时，在
MMI基本画面上显示如下的对话框。

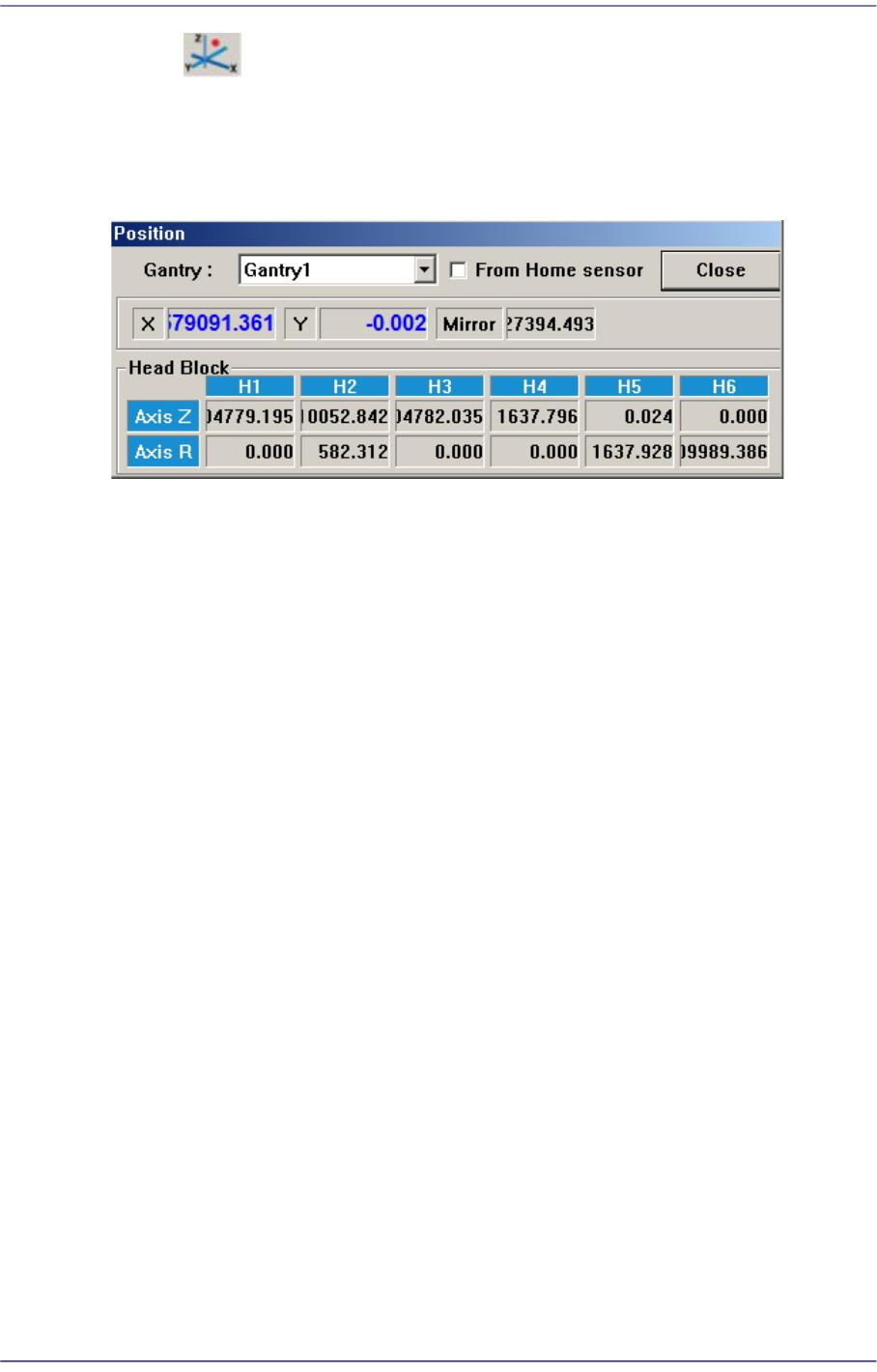

图
4.9 “
位置
”
信息框
<双悬臂> 组合框
选择想要确认坐标的Gantry。
<从原点感应器> 选择框
用于确认磁头的吸嘴末端从Z轴home sensor位置下降多少。
坐标
X
表示以原点为准时，头1在 X方向的当前坐标值。
Y
表示以原点为准时，头1在 Y方向的当前坐标值。
镜子
表示从飞行相机用 Mirror旋转轴的home 位置旋转的当前角度。
<HEAD部分> 领域
Head 1/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头1吸嘴末端的
高度。
Head 1/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 2/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头2吸嘴末端的
高度。
Head 2/Axis R
4-19
Tools
简化操作
(shortcut)
菜单
表示从磁头2的Theta轴home位置旋转的当前角度。
Head 3/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头3吸嘴末端的
高度。
Head 3/Axis R
表示从磁头1的Theta轴home位置旋转的当前角度。
Head 4/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头4吸嘴末端的
高度。
Head 4/Axis R
表示从磁头4的Theta轴home位置旋转的当前角度。
Head 5/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头5吸嘴末端的
高度。
Head 5/Axis R
表示从磁头5的Theta轴home位置旋转的当前角度。
Head 6/Axis Z
表示尚未选择<从原点感应器>选择框时，从PCB顶面到磁头6吸嘴末端的
高度。
Head 6/Axis R
表示从磁头6的Theta轴home位置旋转的当前角度。
<关闭> 按钮
关闭位置对话框后，终止<当前位置>命令。
