14-26 Advanced Multi-Functional Placer DECAN L2 Administrator ’s Guide 9. 如一致， 点击示教盒的 <Get> 按扭。 10. 然后， 用鼠标选择 参考点 #2 相应的 < 边偏移 > 编辑框， 点击 < 移动相机 > 按扭。 1 1. 用 参考点 #1 的示教 方法， 同样 地对 参考 点 #2 执行示教。 12. 对所选 S …
14-25
Machine Calibration

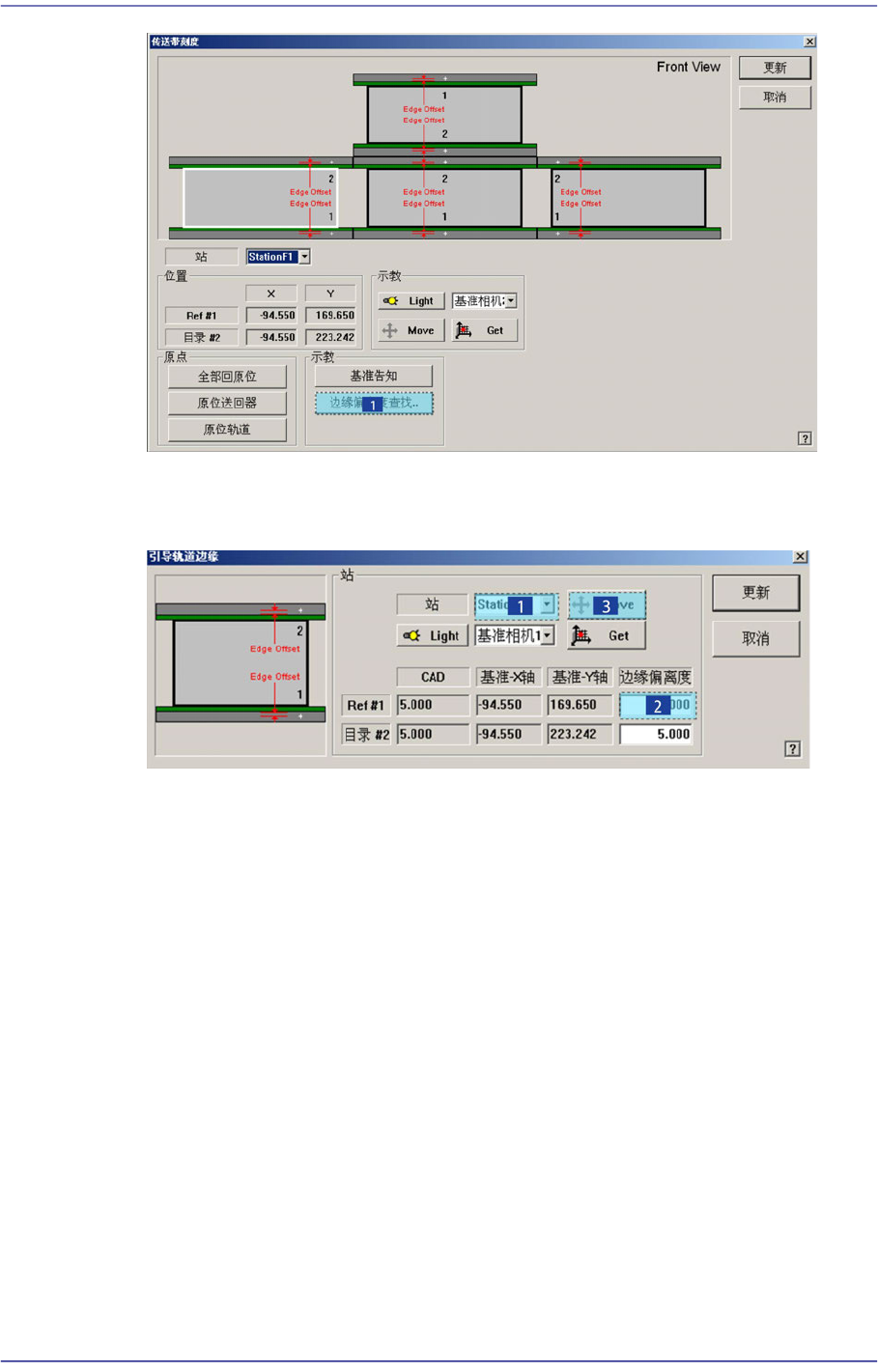

6. <站>目录框中选择要校对的Station。
7. 用鼠标选择 参考点#1相应的<边偏移>编辑框，点击<移动相机>按扭。

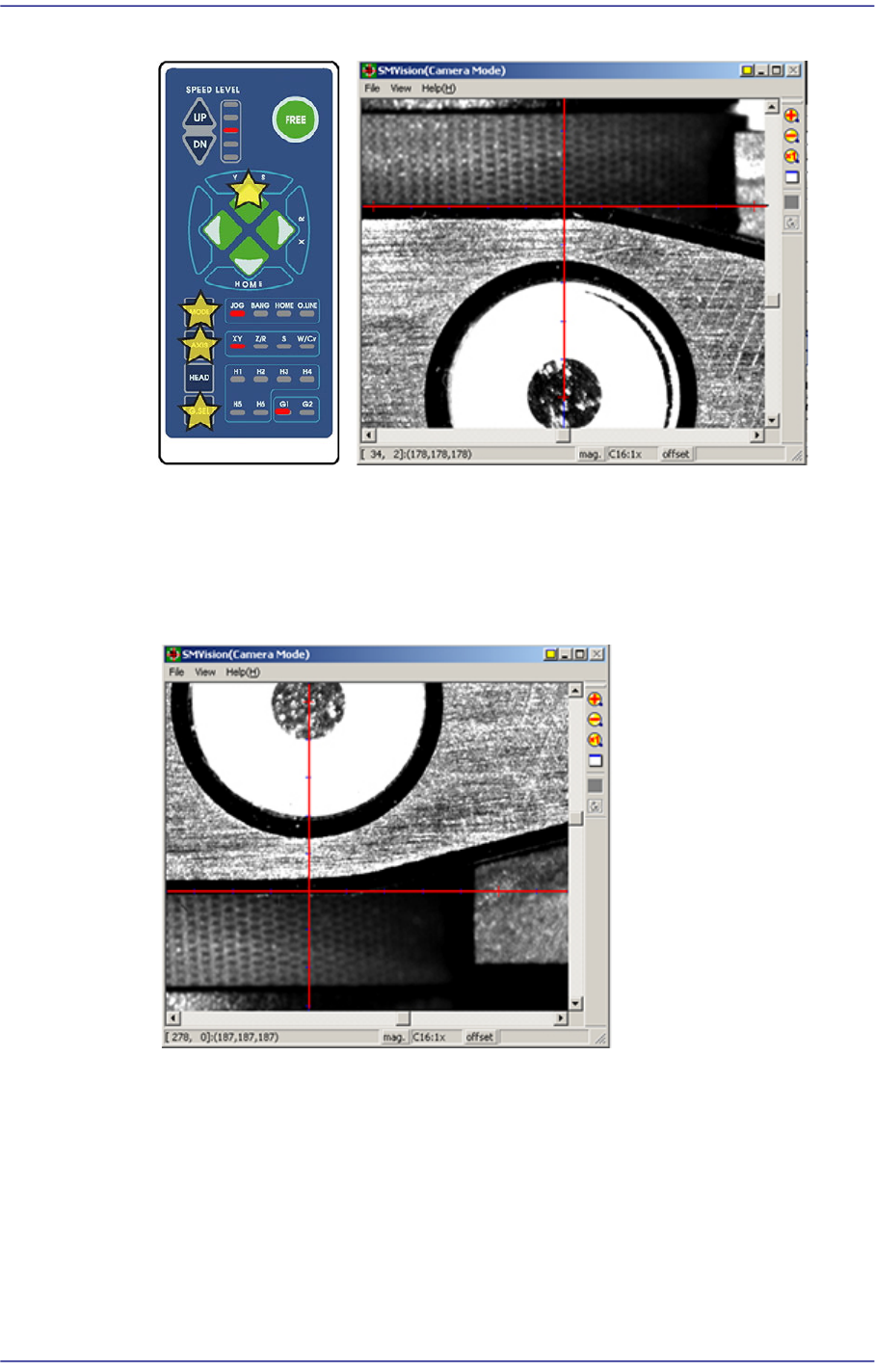

8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
14-26
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
9. 如一致，点击示教盒的<Get>按扭。
10. 然后，用鼠标选择 参考点#2相应的<边偏移>编辑框，点击<移动相机>按扭。
11. 用 参考点#1的示教方法，同样地对 参考点 #2执行示教。
12. 对所选Station的Fiducial Mark完成示教，则用同样的方法对其他Fiducial Mark
执行示教。

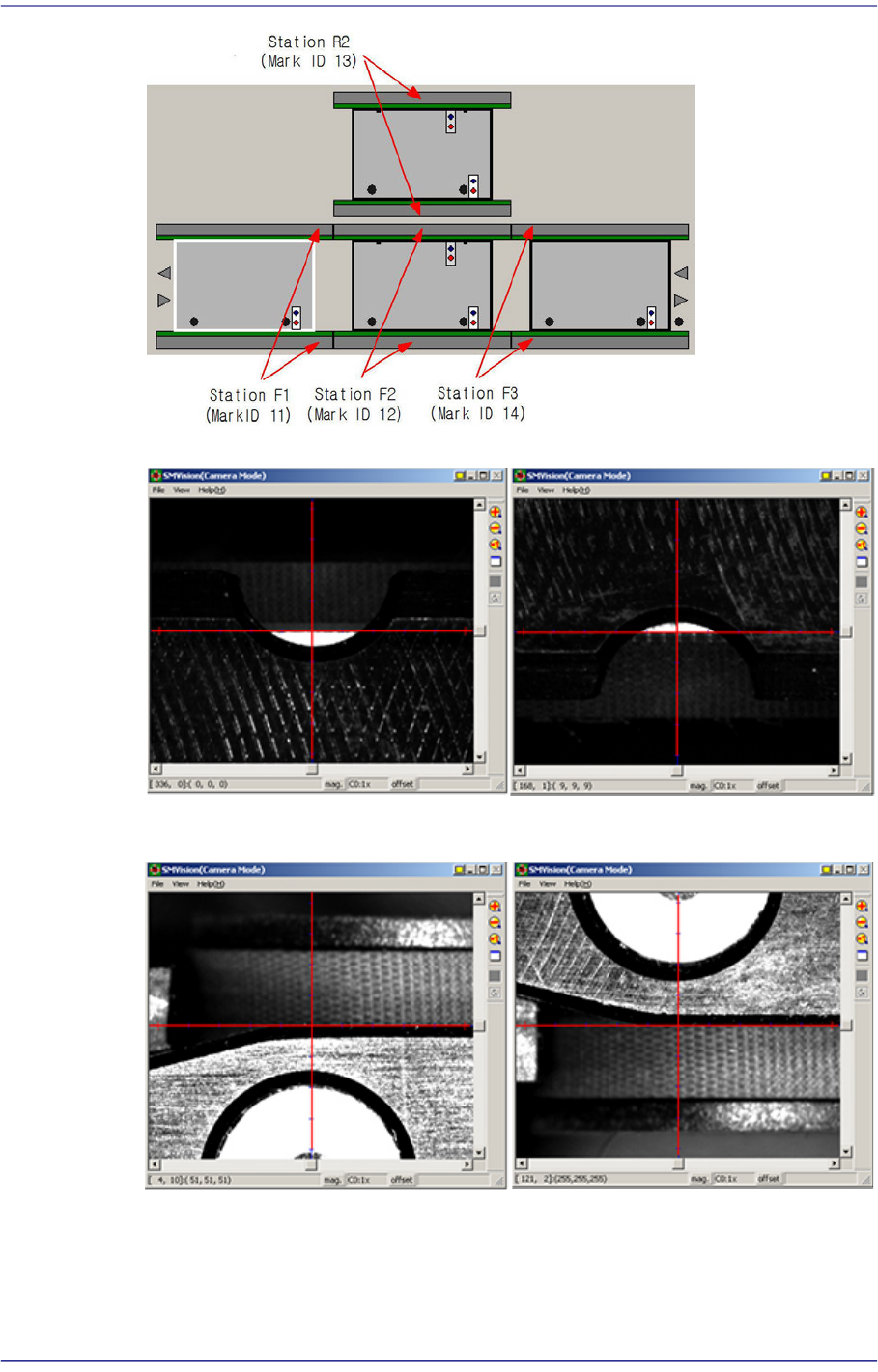

13. 2到12号的过程各Station要单独执行，请按如下的顺序执行：StationF1 ->
StationF2 → StationR2 →StationF3
F1_Ref#2
14-27
Machine Calibration
14. 完成所有示教后请点击<Update>按钮适用变更事项。
F2_Ref#1
F2_Ref#2
F3_Ref#1
F3_Ref#2
