14-75
Machine Calibration
去已贴装的所有吸嘴。
4. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。 在磁头1号的吸嘴槽上手动贴装CN400吸嘴后点击<
下个> 按钮。
5. 显示“排列高度上升，镜像关闭。移动，点击[下一步]”消息。请点击<下个>按
钮。
6. 显示 “排列高度上升，镜像关闭。移动，点击[下一步]” 消息。 请点击<下个>按
钮。

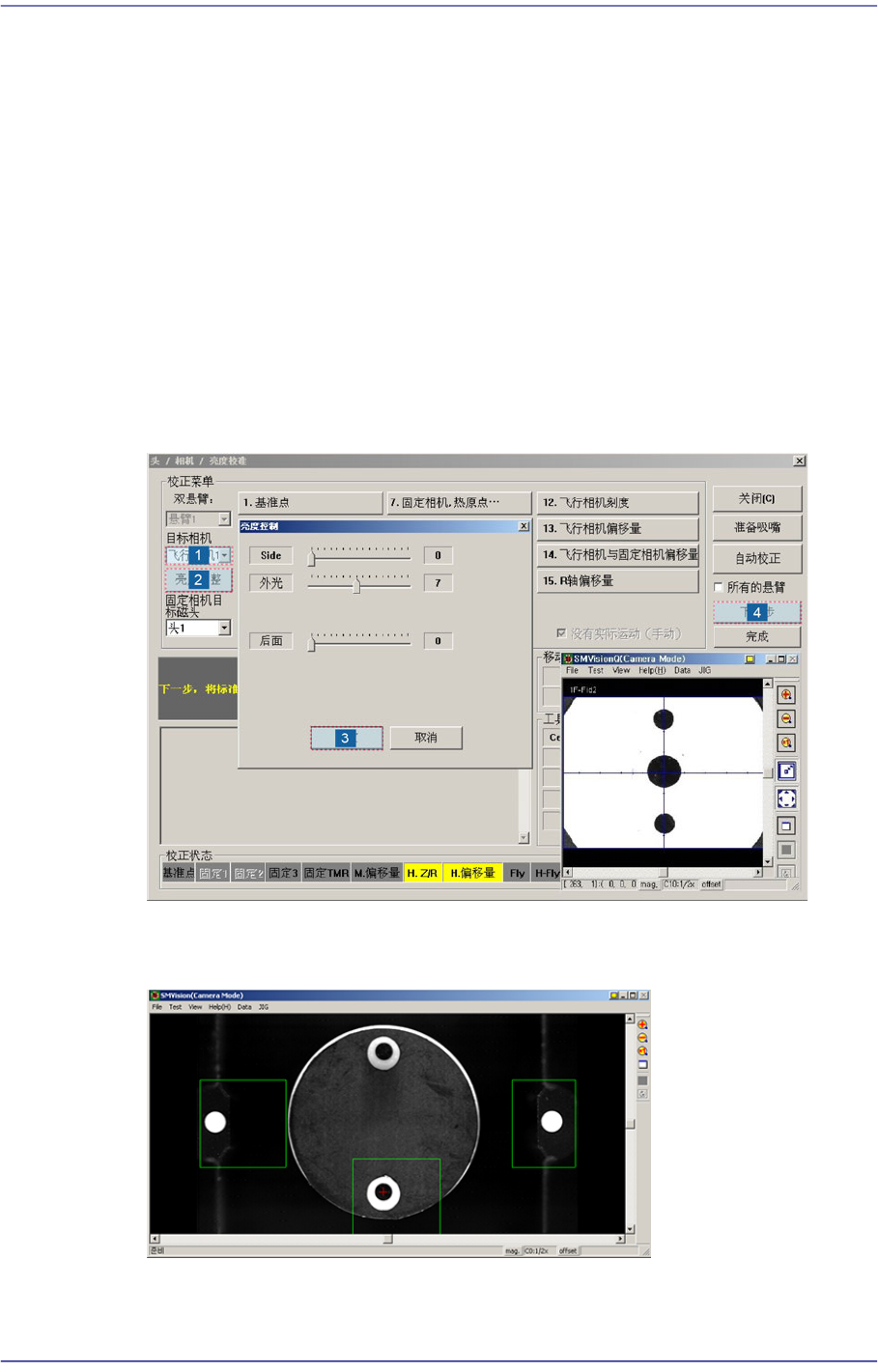

那么，磁头1上升到飞行相机的Align高度，关闭 Mirror。 然后在消息窗显示” 准
备标准。对于标准，点击[下一步].” 消息。此时在 <目标摄像>组合框中选择”飞
行相机1”点击 <亮度>按钮，在” 亮度控制”对话框中’SMVision’窗口 显示的
Calibration Tool上的 Fiducial Mark明显为止调整照明亮度后点击<下个>按钮。
7. 校正首先识别Head的Reference Fiducial Mark测量飞行相机的R Offset。之后用
飞行相机识别校正 Tool底面的 Fiducial Mark 2点测量飞行相机的Scale值。

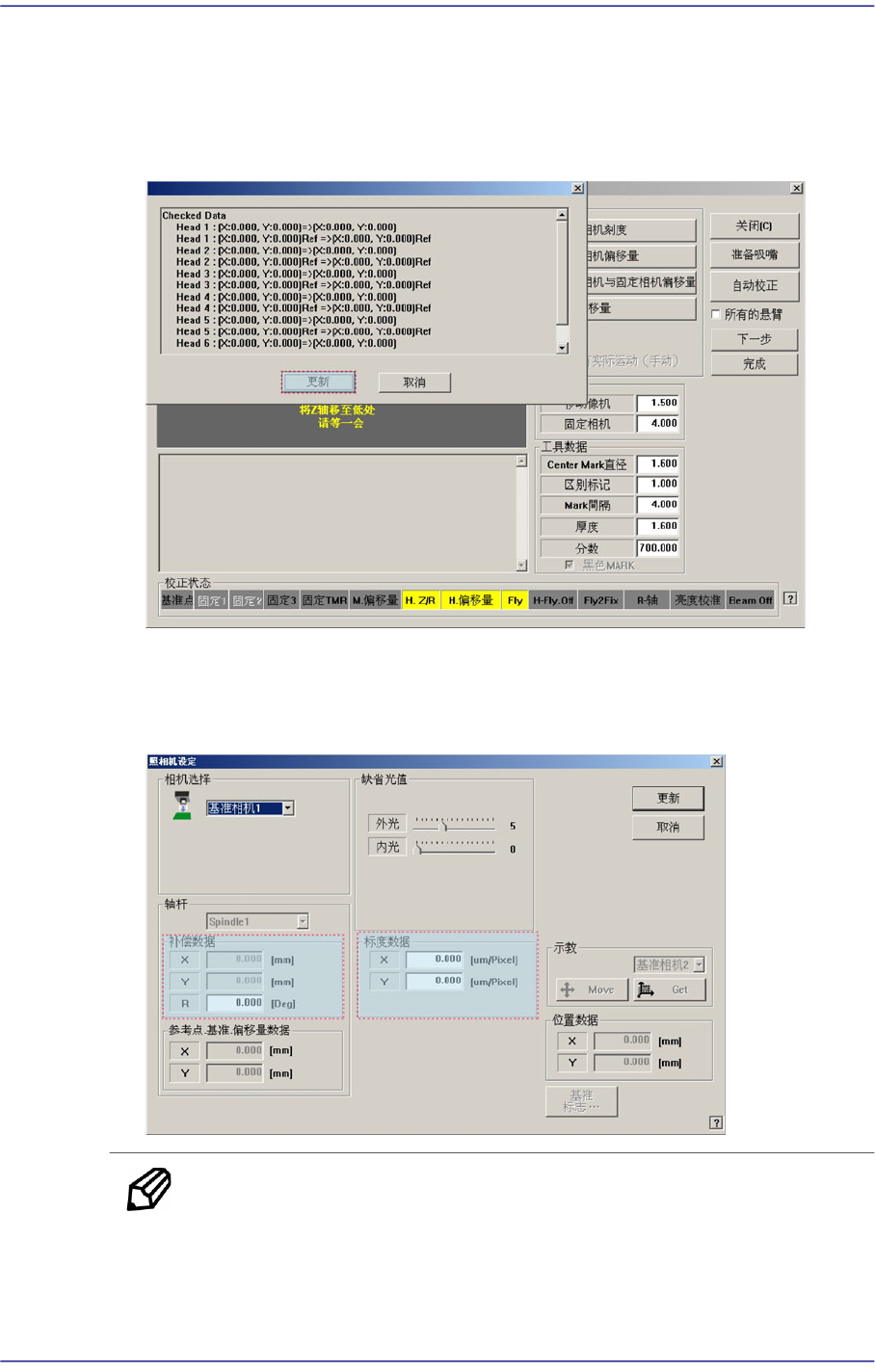

8. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击<下个> 按
钮。
14-76
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
9. 显示”下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动后,
用手取下工具。” 消息。为了在磁头1号的吸嘴支架手动除去Calibration Tool请
点击<下个>按钮。
10. 请按照对磁头 1的校正方法，同样地从Head 2~6执行校正。
11. 完成对Gantry1的校正后在<Gantry> 组合框中选择’Gantry2’以相同的方法执行
校正。
结果值在System Setup菜单的Camera对话框中可以确认。
备 注 Head-Fly Offset 的校正基准值如下。
(FOV 25 MEGA)
Head - Fly Offset [单位: X(mm) , Y (mm) , R (°) ]
14-77
Machine Calibration
Offset X: -0.60 ~ 0.60
Offset Y: -0.60 ~ 0.60
Offset R: -1.0 ~ 1.0
Head Reference Fiducial Offset (mm)
Offset X: -0.50 ~ 0.50
Offset Y: -0.50 ~ 0.50
