15-41 系统设置 下面是 Fi ducial Camera 的 Light Mapping 过程。 1. 在 <Select Camera> 领域选择了需要实行 Li ght Mapping 的 Camera 后， 单击 <Mapping/T est> 按钮。 2. 把 Mapping Plate 置于 ANC 上部面后， 利用示教盒让 Mapping Plate 的圆位于画面 中心。 然后单击 <Ge…
15-40
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

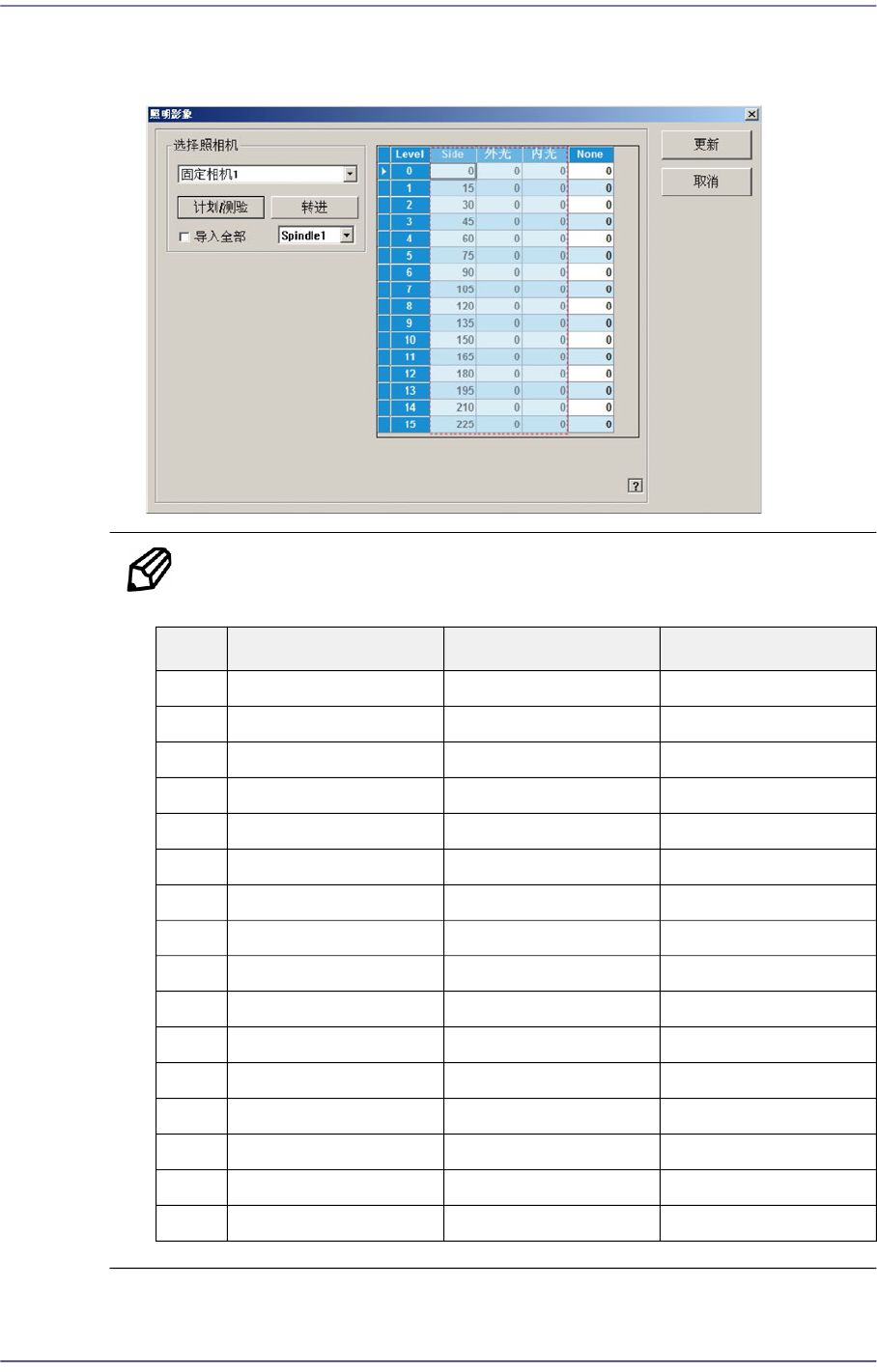

11. 文件Import完毕后，确认Light Mapping Data值是否从Level 0到Level 15等级依
序增加，然后单击<Update>按钮。
备 注 测试结果值必须介于下列基准值的±10以内。
Side Outer Inner
0 12 12 12
1 25 23 23
2 39 33 35
3 51 42 45
4 62 51 54
5 73 60 64
6 86 70 75
7 96 79 85
8 105 87 94
9 115 95 102
10 125 103 112
11 135 111 121
12 143 118 128
13 151 125 136
14 160 133 145
15 168 140 152
15-41
系统设置
下面是Fiducial Camera的Light Mapping过程。
1. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
2. 把Mapping Plate置于ANC上部面后，利用示教盒让Mapping Plate的圆位于画面
中心。然后单击<Get>按钮进行坐标示教。然后单击<<Mapping>>领域的<Start>
按钮实行Mapping。
15-42
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
3. Light Mapping完毕后，针对Mapping结果实行Test。
4. Test完毕后，单击<Close>按钮结束Mapping Test对话框。
