9-15
Step Programming

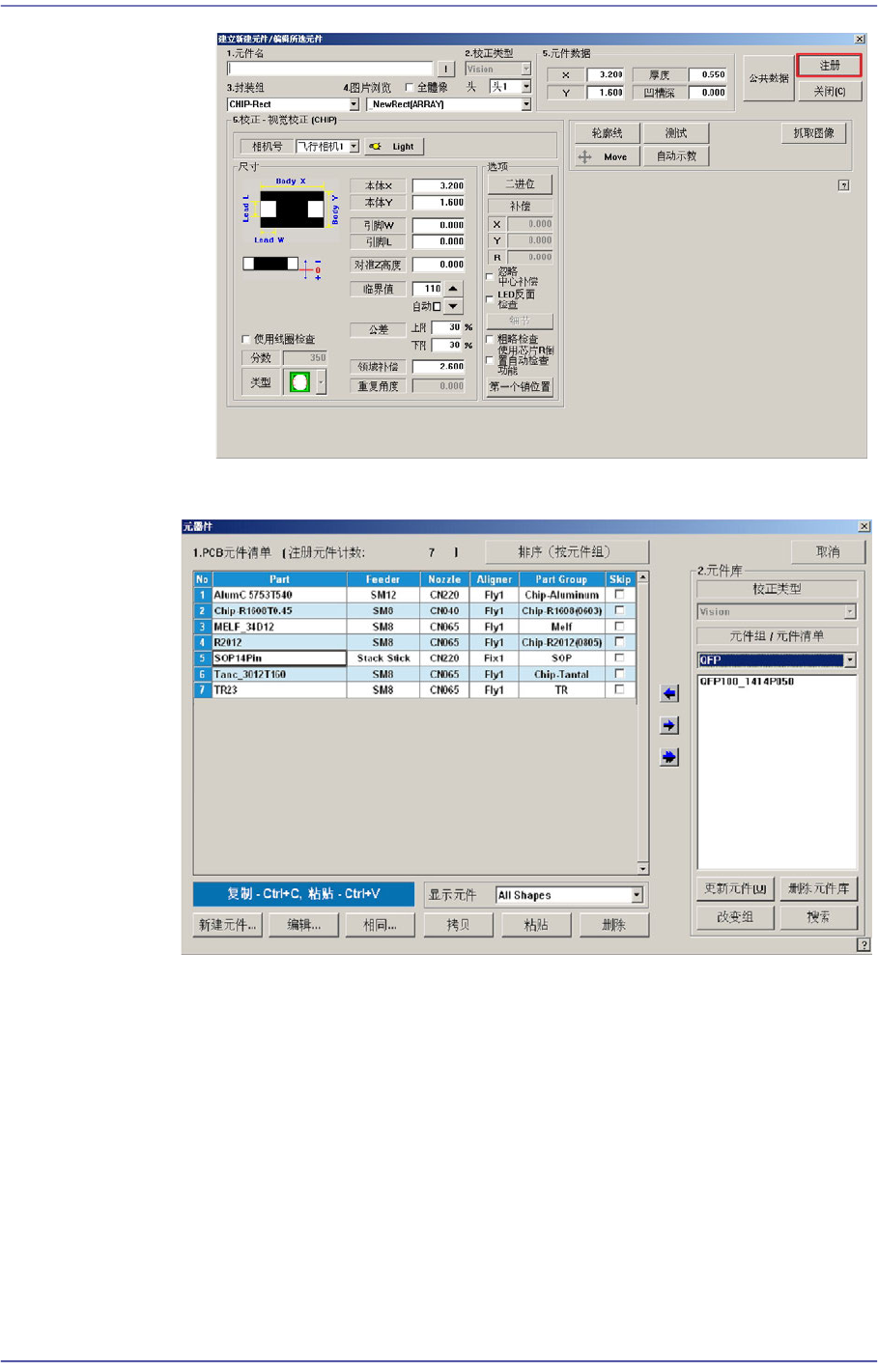

未登记的一切元件的信息被登记后将如下。
9-16
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

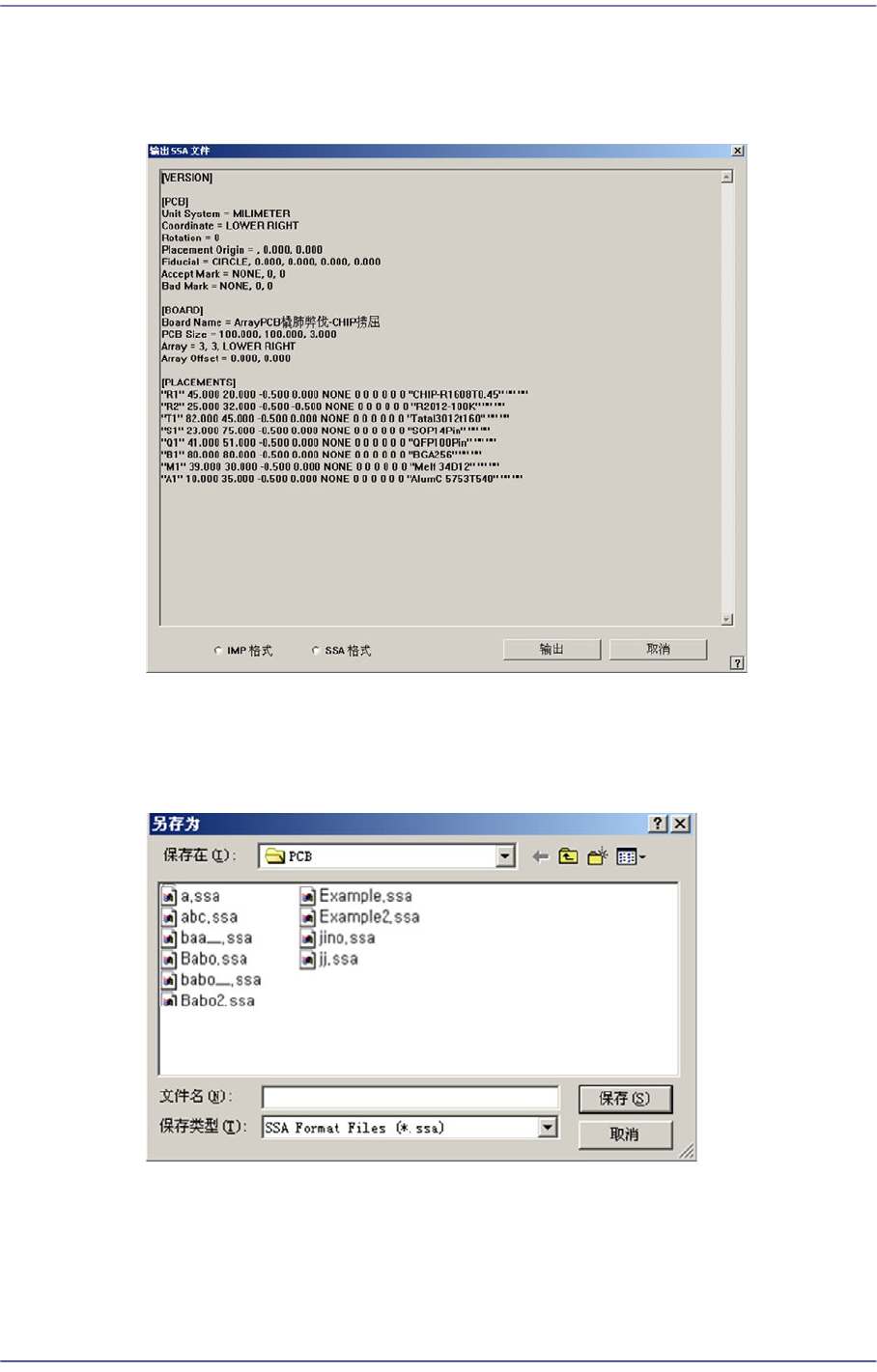

<导出…> 按钮
它执行把在本设备编辑的步骤数据转换成其它形式(SSA Format)的ASCII文件
的功能。单击此按钮时显示如下的对话框。
选择要转换的Format后,点击<Export>按钮。可选择的Format如下。
IMP Format: 转换成IMP Format文件。
SSA Format: 转换成SSA Format文件。
转换时，先设定将要转换的ASCII文件名后，单击 “储存” 按钮。这时步骤数据
将会转换成SSA Format后，以已设定的文件名储存。
<取消> 按钮
取消已进行的作业。
10-1
Optimization
第10章. Optimization
优化 能够自动生成一种软件，这种软件通过对带式喂料器，吸嘴， ANC等配置位置
和作业顺序的优化来最大化提高生产效率。达到最大化生产效率的方法如下：
Gantry之间配平
使吸嘴更换次数最小化
喂料器的同时吸取次数最大化
配置喂料器时尽可能使XY臂的移动时间达到最小化
决定最合适的贴装作业顺序
为了达到以上目的，优化 考虑到各种作业条件并执行最佳的 运算法则。这一章对执
行 优化 所必需的各种设定画面的结构和设置方法进行了详细说明。
10.1. 优化
根据照明用PCB的特性按照LED的等级(Rank)自动地为贴装点配置供料器。

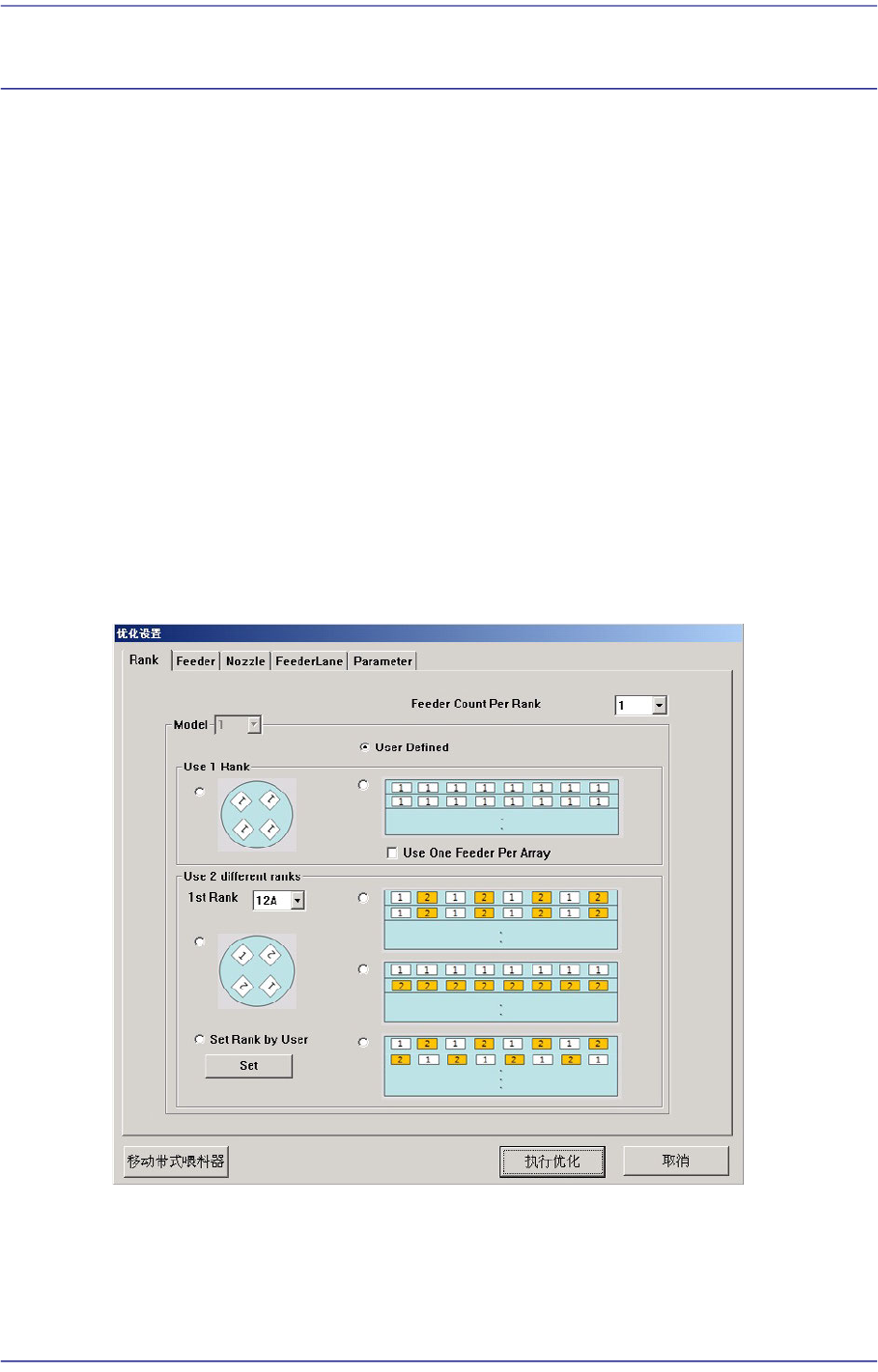

图
10.1 “
优化设置
: Rank” Tab
对话框
该对话窗口允许使用者根据LED照明用PCB的特性选择作业类型而优化供料器配
置。
一般来说，如果需要对LED照明用PCB按照各等级(Rank)设定供料器，应该由使用
者在一个阵列(Array)内以手动方式直接为各贴装点指定供料器。
