14-68 Advanced Multi-Functional Placer DECAN L2 Administrator ’s Guide 6. 单击 <Next> 按钮自 动实行 Calibration ， C alibration 完毕后如下图所示地显示结果 值。 如果需要适用 Calibration 值， 则单 击 <Update> 按钮。 7. 请按照对磁头 7 的校正方法 ， 同样地从 Head 8~…
14-67
Machine Calibration

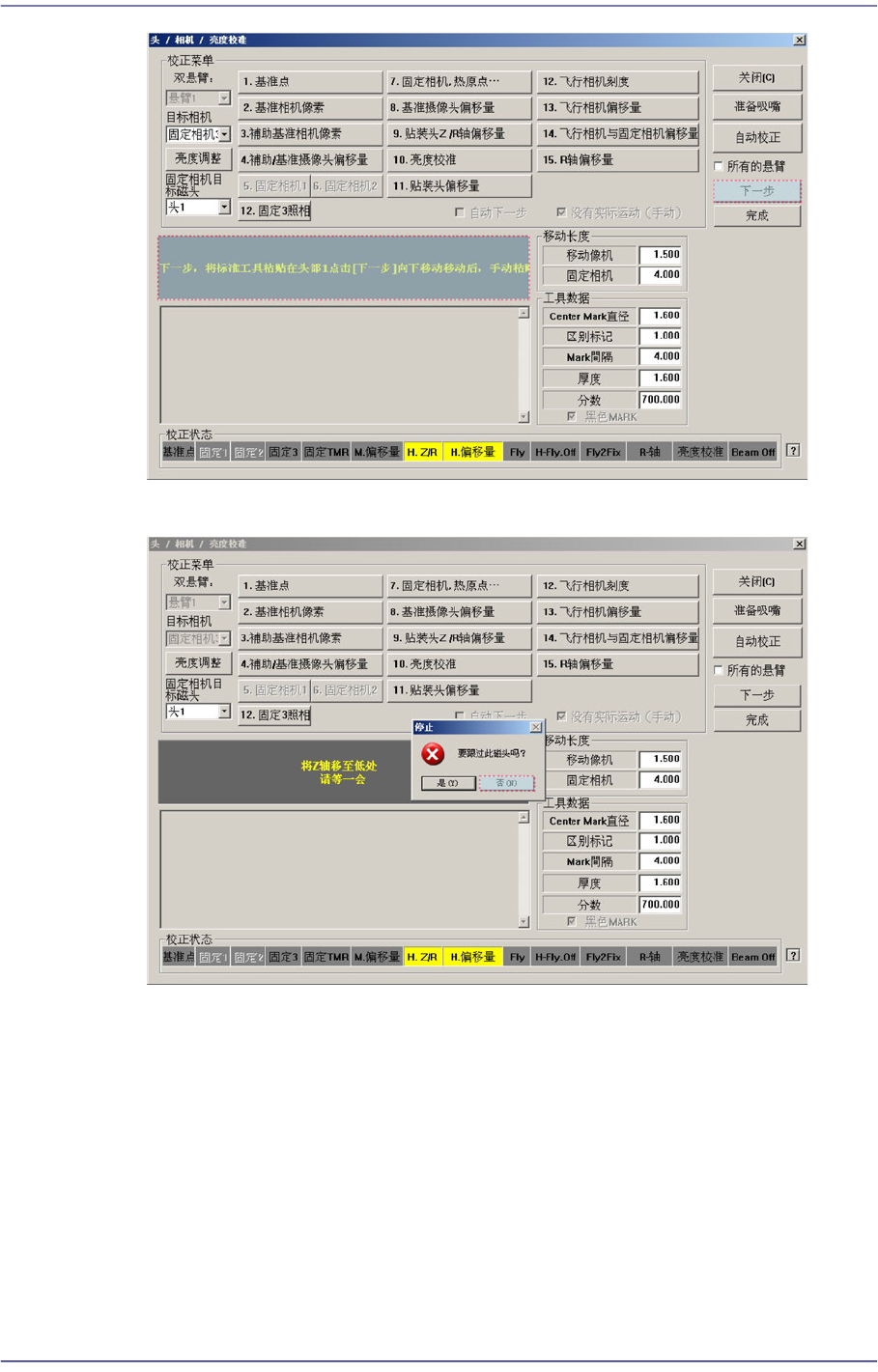

4. 出现下列对话框时，单击<否(N)>按钮。
5. 消息框出现下列消息时，单击<Next>按钮。
14-68
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

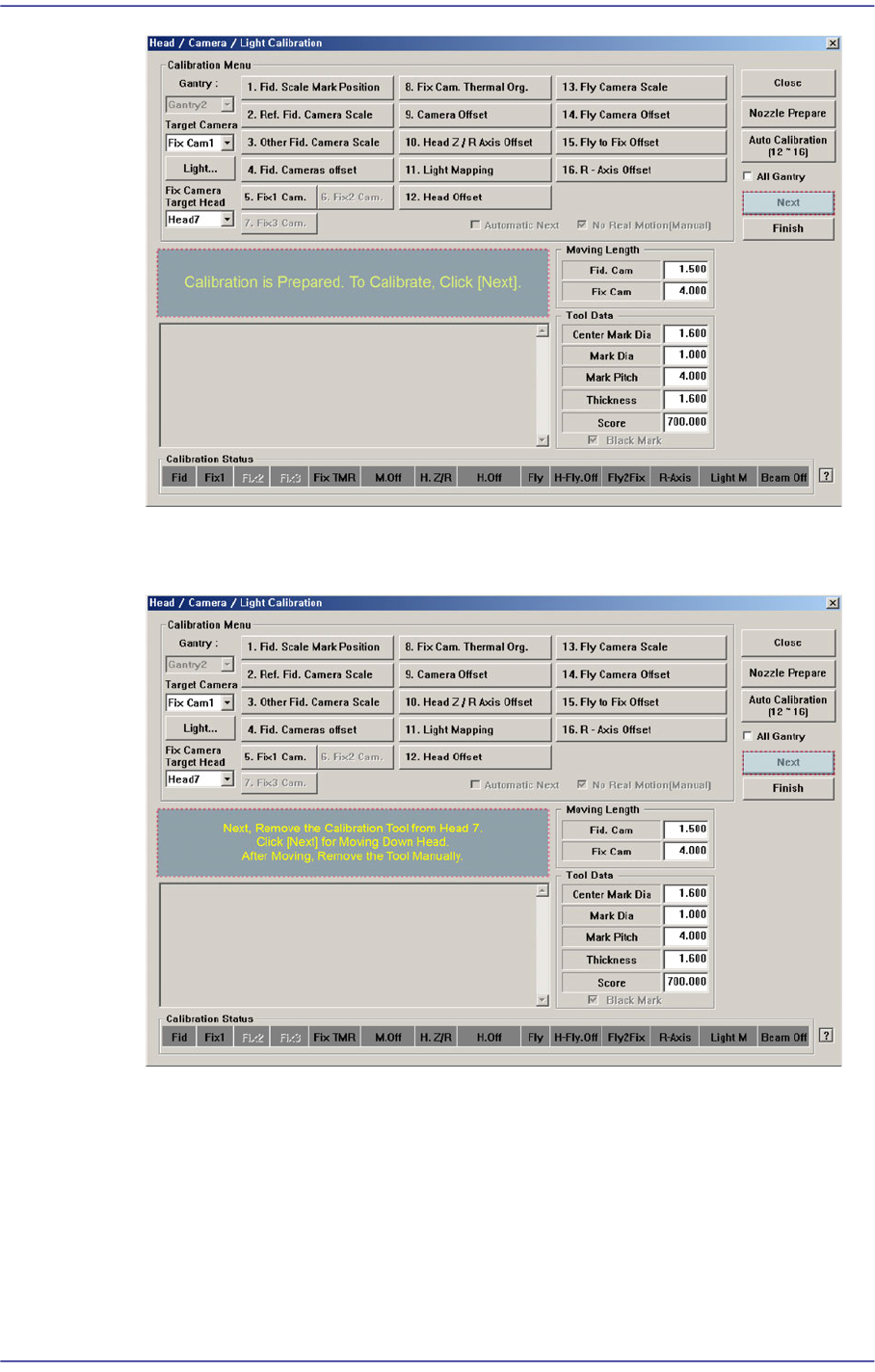

6. 单击<Next>按钮自动实行Calibration，Calibration完毕后如下图所示地显示结果
值。如果需要适用Calibration值，则单击<Update>按钮。
7. 请按照对磁头 7的校正方法，同样地从Head 8~12执行校正。
14-69
Machine Calibration
14.3.8.9. Fly Camera Scale Calibration
测量飞行相机的标度(Scale)。为了执行飞行相机的标度校正作业之前首先要确认校
正 Tool是否在ANC的校正 Tool处。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC 2号孔中插入CN400吸嘴。
备 注 利用Fix Camera实行Calibration时，把Calibration用吸嘴(CNT20)
插入ANC 1号Hole后实行Calibration。
2. 选择<自动下一步> 校验框后，点击<12. Fly Camera Scale> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。

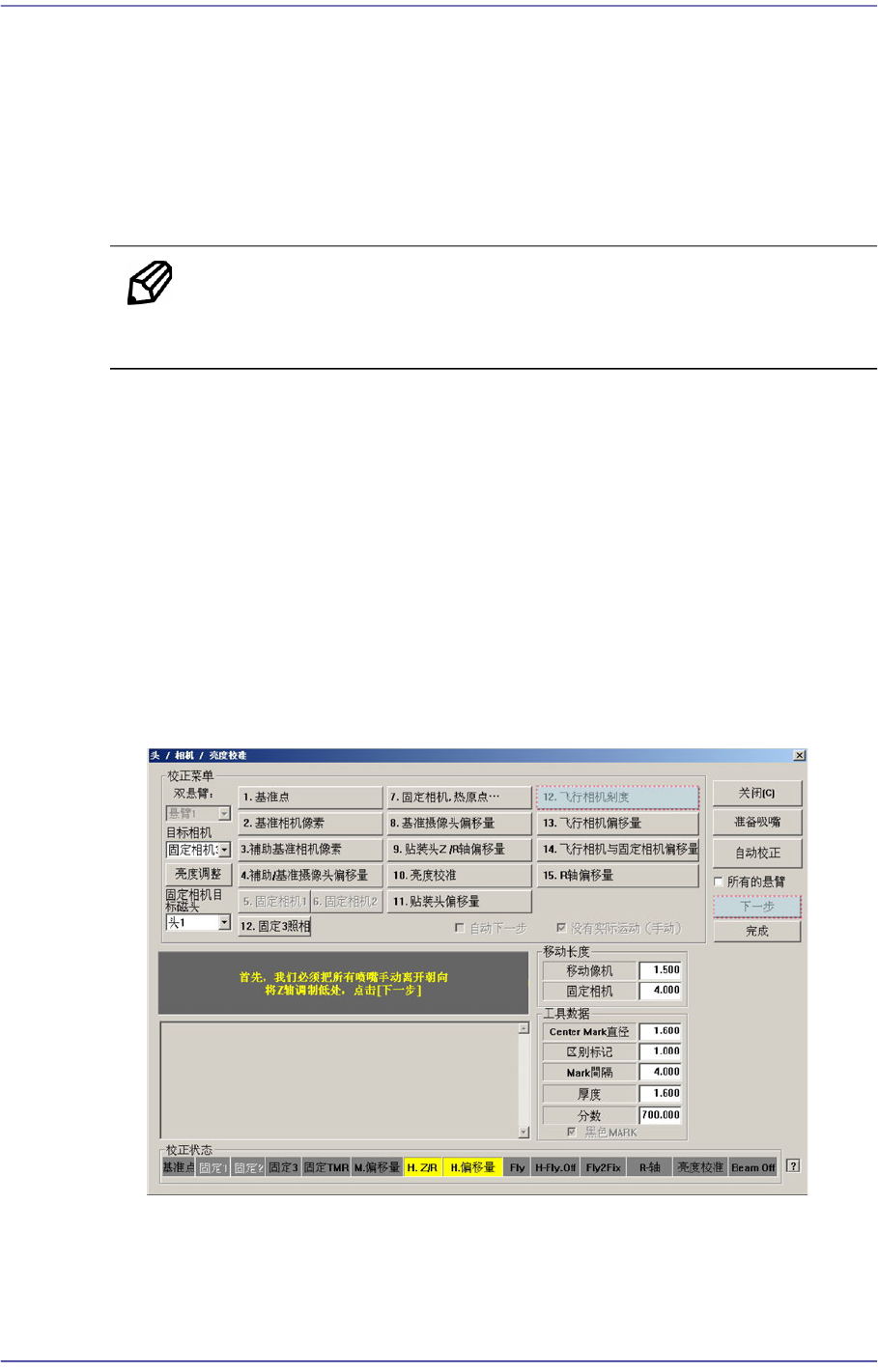

点击<12. Fly Camera Scale>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击 [下一步]”消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴请点击 <下个> 按钮。
3. 那么，磁头组件（Head Assembly）移动到设备指定的位置后，下降所有Z轴。此
时，请手动除去所有已安装的吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
