7-87 元件的登记 用该 Rank 元件的喂 料器， 使用优化程序时也需要另外设定该 Rank 的喂 料器后再 进行优化。
7-86
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

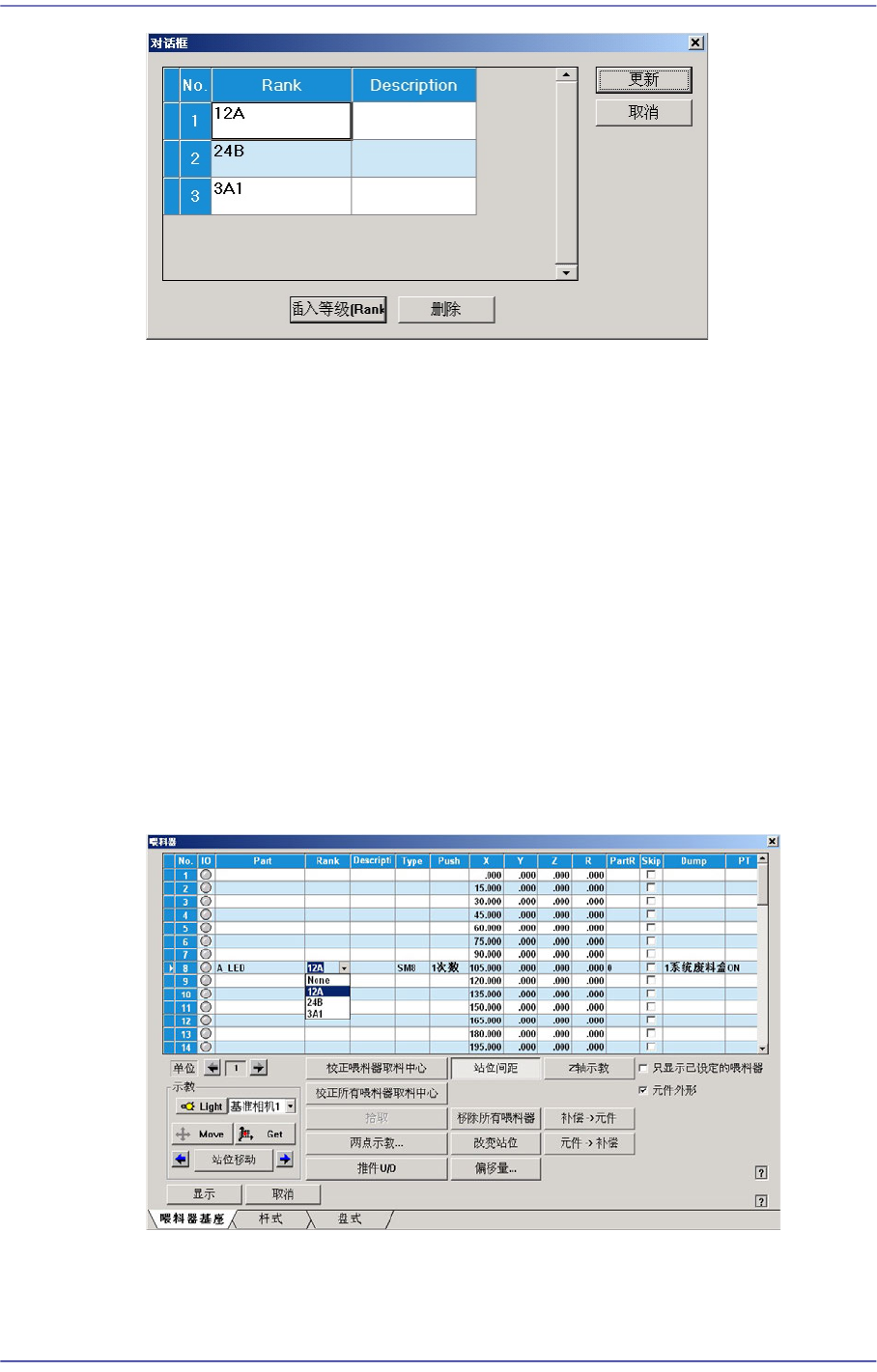

<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
<删除>按钮
删除选定Rank。
<更新>按钮
可以储存修改后的Rank信息并关闭窗口。
<取消>按钮
不储存修改后的Rank信息并关闭窗口。
登记了Rank时，可以如下图所示在“ 喂料器登记”对话窗口选择Rank并检查该
Rank。
ITS设备必须确认Rank后才能进行作业，一般设备可以由操作人员通过肉眼检
查Rank。
使用Rank功能时，即使是同一元件也会根据Rank而视为不同元件后进行处理，
因此在“装贴登记”对话窗口登记装贴点时不仅需要设定元件名称，还要设定使
7-87
元件的登记

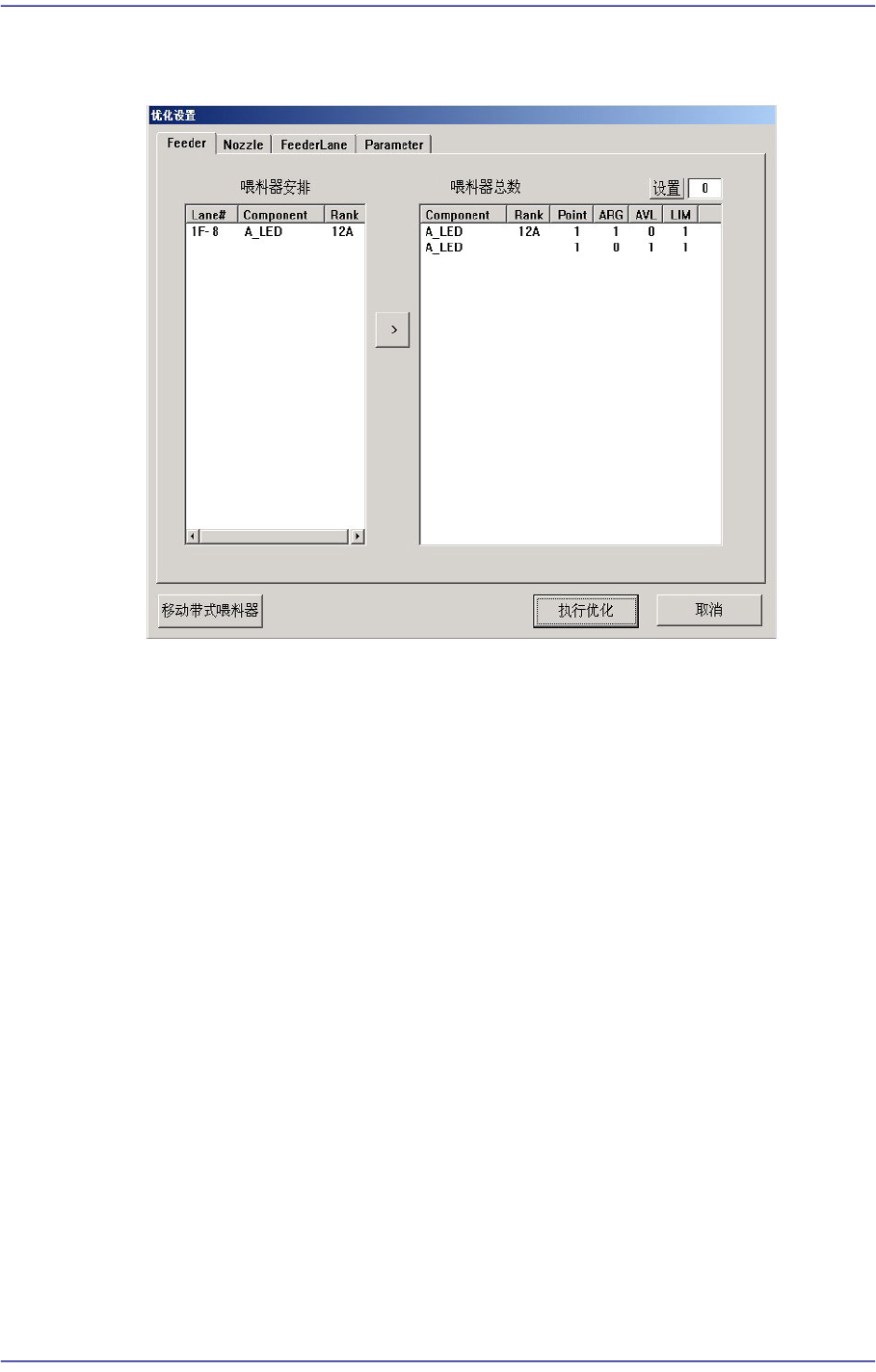

用该Rank元件的喂料器，使用优化程序时也需要另外设定该Rank的喂料器后再
进行优化。
7-88
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
7.1.9. FLIP CHIP 部品的数据设定
设定有关FLIP CHIP 部品的排列数据。
图
7.33 “
封装组
= Flip Chip”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data”。
<尺寸> 领域
设定排列尺寸。 详细事项请参照 “7.1.7 BGA
部品的数据设定
“的 <尺寸> 领域
”。
<选项> 领域
设定校正选项的数据。
<编辑球> 按钮
编辑各球的位置。
