14-66 Advanced Multi-Functional Placer DECAN L2 Administrator ’s Guide 2. 单击 <1 1. Head Of fse t> 按钮后， 单击 <Next> 按钮。 然后在背面 Head7 插入 Calibration 吸嘴。 3. 消息框出现下列消息时， 单击 <Next> 按钮。
14-65
Machine Calibration
备 注 Head XY Offset Calibration 基准值如下。
Offset X (mm)
Head 1: -0.06 ~ 0.06
Head 2: 29.94 ~ 30.06
Head 3: 59.94 ~ 60.06
Head 4: 89.94 ~ 90.06
Head 5: 119.94 ~ 120.06
Head 6: 149.94 ~ 150.06
Offset Y (mm)
Head1 ~ 6: -0.05 ~ 0.05

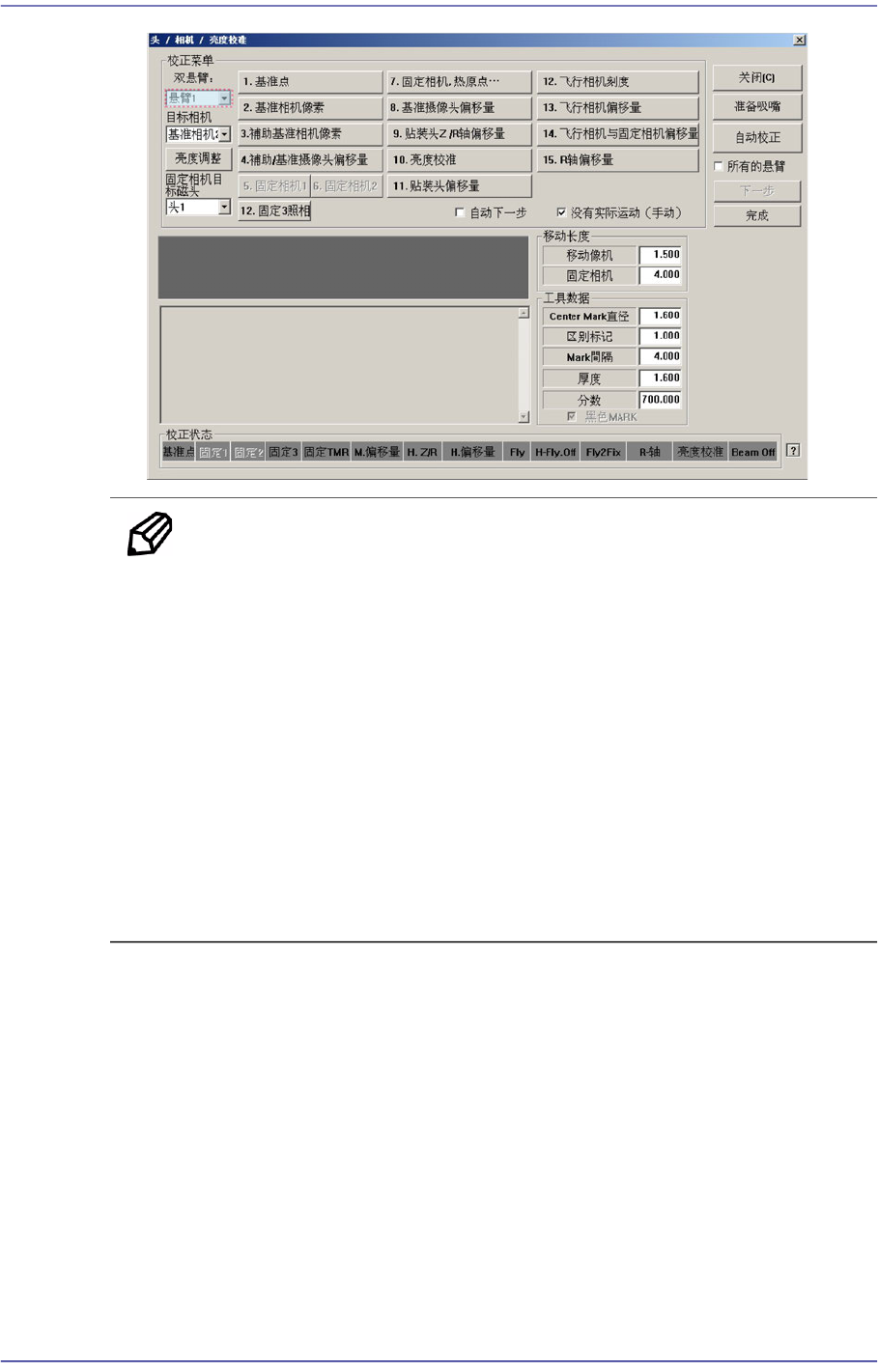

下面是利用Fix Camera校准Head的XY Offset的过程。

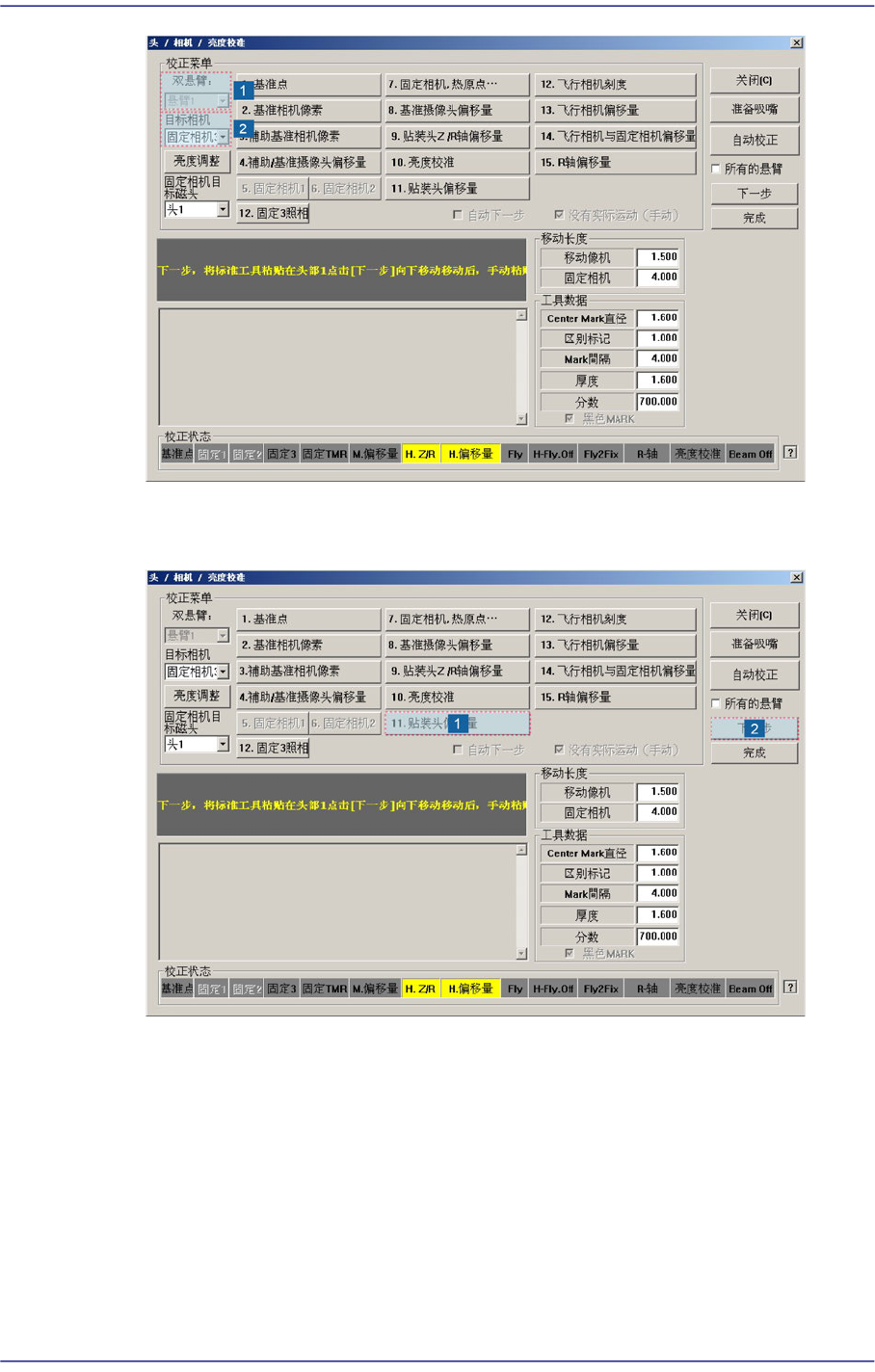

1. 在<Gantry>组合框选择Gantry2后。在<Target Camera>组合框选择Fix Cam1。
14-66
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
2. 单击<11. Head Offset>按钮后，单击<Next>按钮。然后在背面Head7插入
Calibration吸嘴。
3. 消息框出现下列消息时，单击<Next>按钮。
14-67
Machine Calibration
4. 出现下列对话框时，单击<否(N)>按钮。
5. 消息框出现下列消息时，单击<Next>按钮。
