15-11 系统设置 下面是 Air Shower 选项时的 S ystem Dump Box 设置方法。 1. 按照下图所示步骤实行 System Dump 选项卡 (T ab) 对话框。 2. 把 Dump Box 安装到 Front Conveyor 的 Dump Box 位置。 3. 利用 Jog Box 把 Fid Cam1 移动到下图的 3 号位 置后， 单击 <Get> 按钮进行坐标示 教。

100%1 / 616
15-10
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

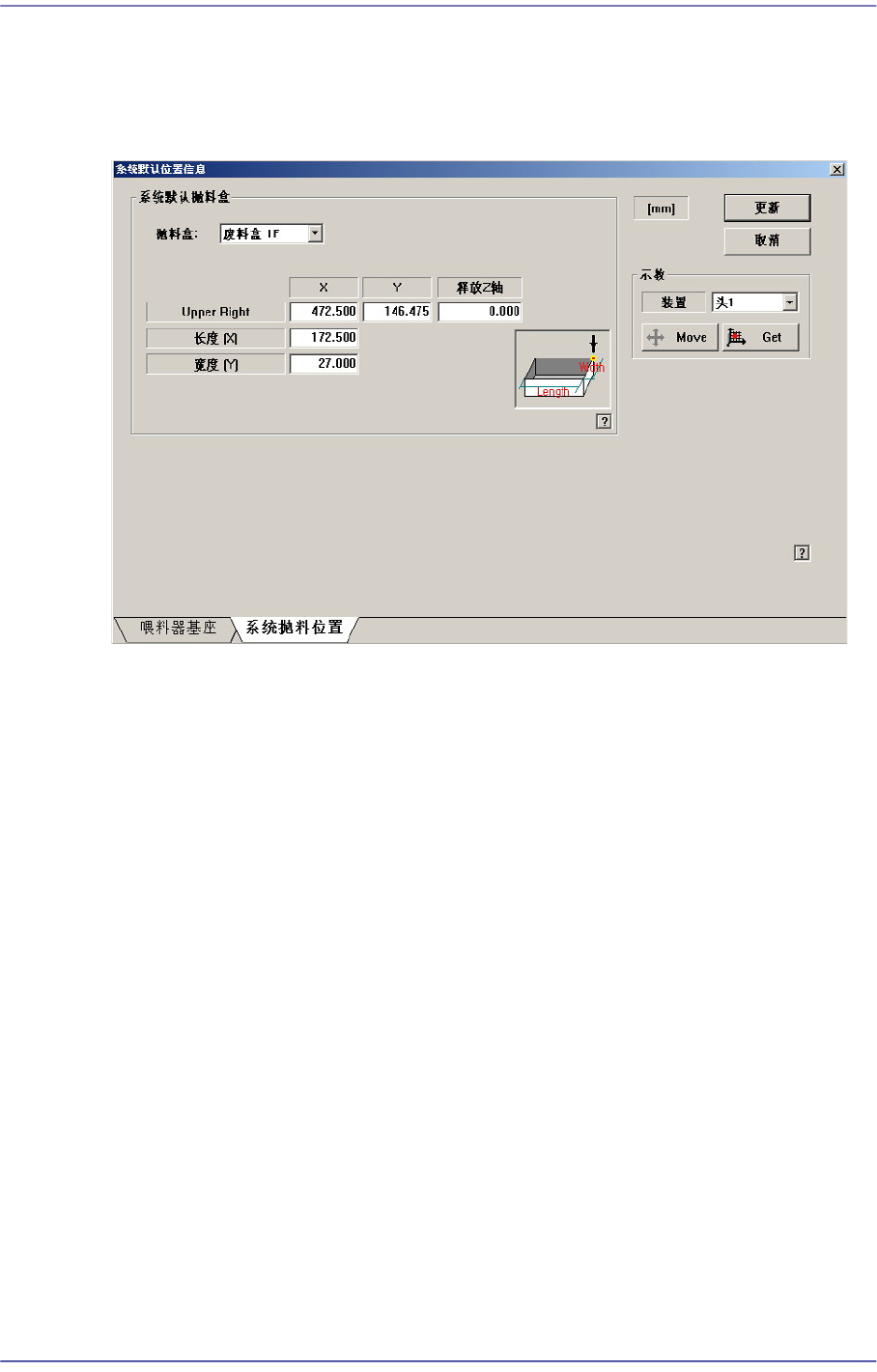

15.2.2. <系统堆存处> TAP对话框
设定与吸附部件回收厢 Dump Box有关的数据。
图
15.6 “
系统堆存处
”TAP
对话框
<系统默认垃圾箱> 领域
输入系统回收箱位置。
<垃圾桶> 组合框
选择要设置的Dump Box。
<位置- X, Y> 编辑框
Dump时设定Head的X,Y 位置。
<释放Z轴> 编辑框
Dump时设定Head Z轴的高度。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
15-11
系统设置

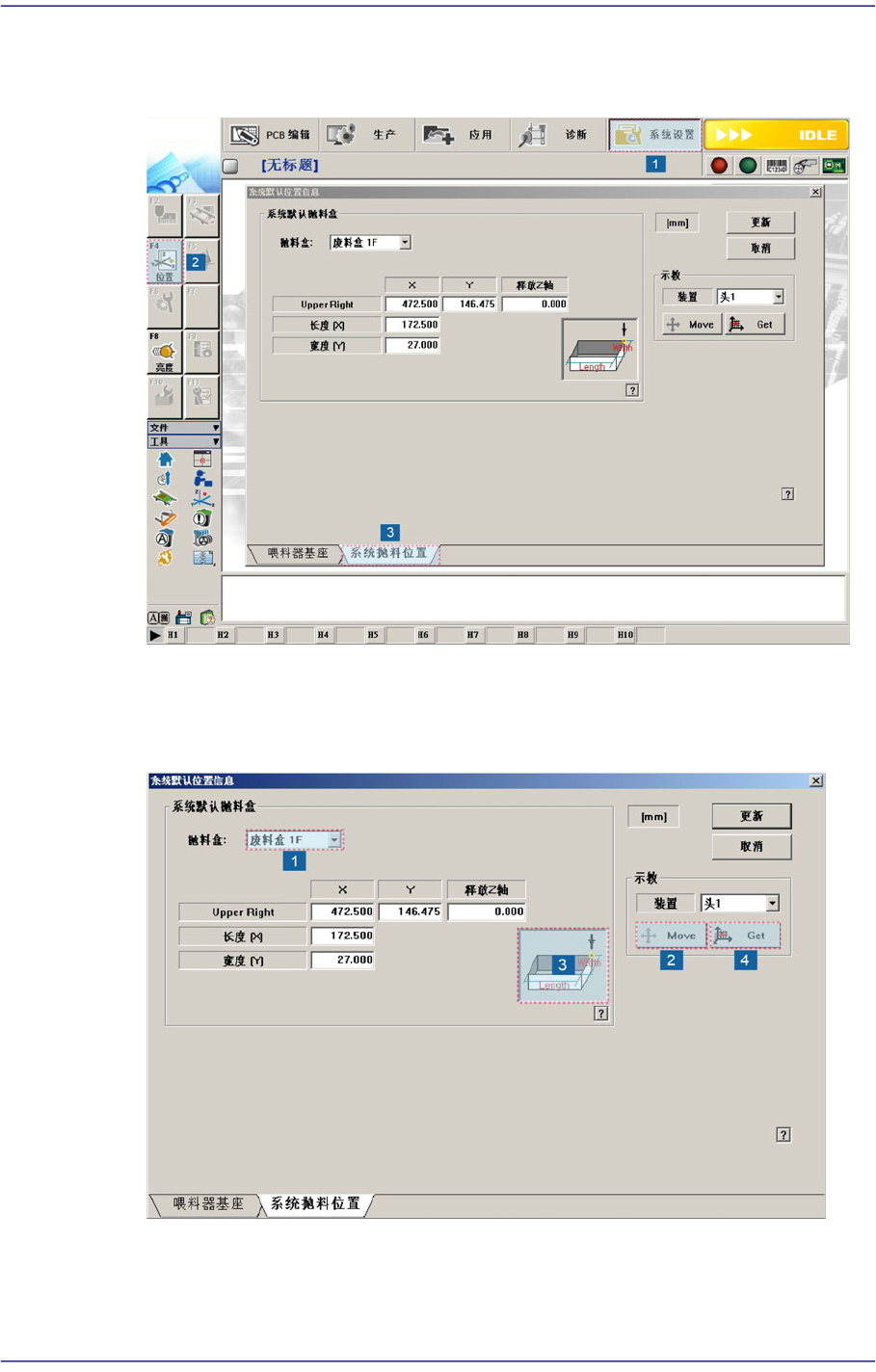

下面是Air Shower选项时的System Dump Box设置方法。
1. 按照下图所示步骤实行System Dump选项卡(Tab)对话框。
2. 把Dump Box安装到Front Conveyor的Dump Box位置。
3. 利用Jog Box把Fid Cam1移动到下图的3号位置后，单击<Get>按钮进行坐标示
教。
15-12
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

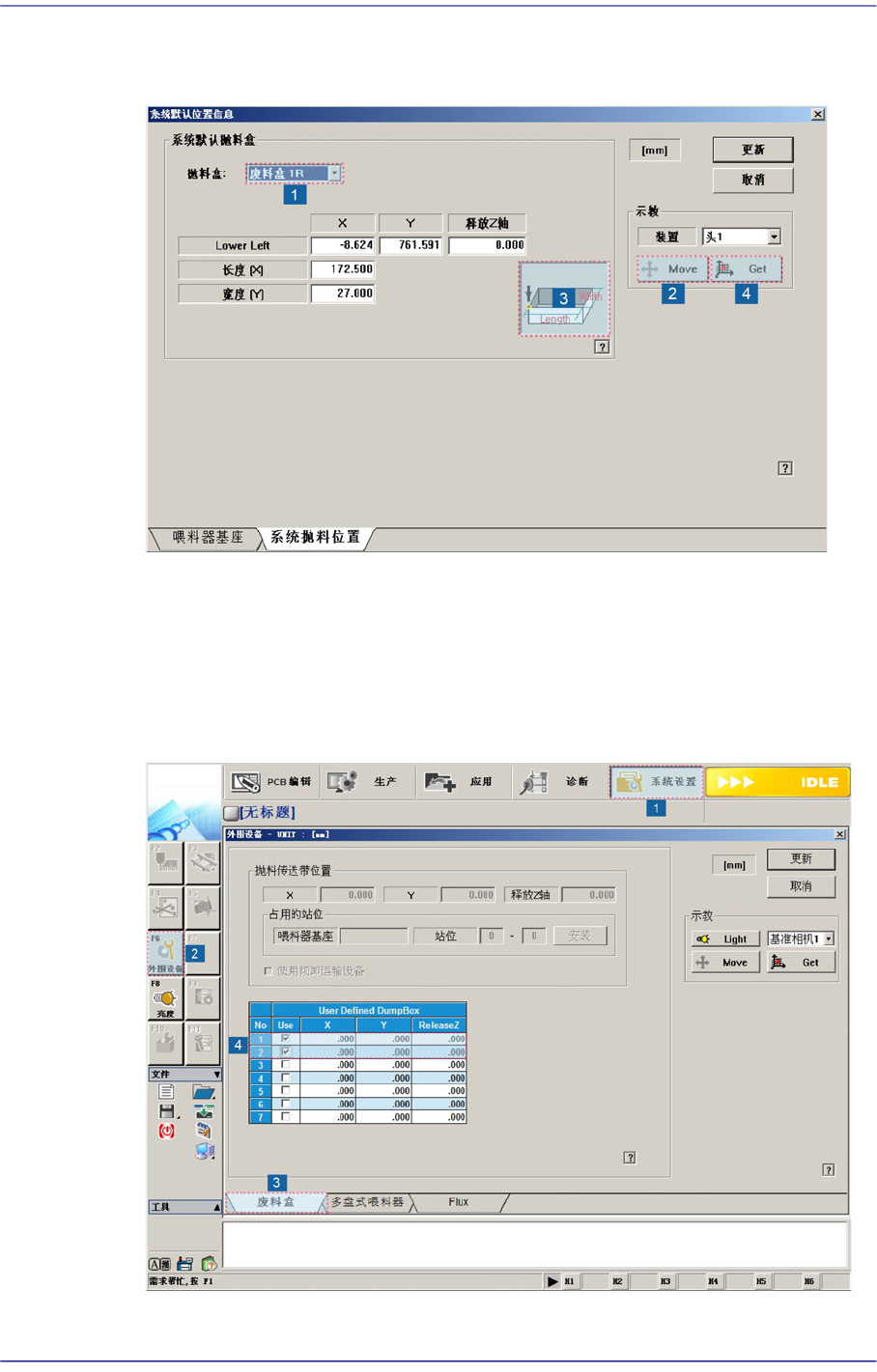

4. 在<Dump Box>组合框选择Dump Box 1R后，移动到下图的3号位置。然后单击
<Get>按钮进行坐标示教。
5. Dump Box 2F, 2R也使用Dump Box 1R的同一方法进行坐标示教。
下面是Air Shower选项时的User Dump Box设置方法。
1. 按照下图所示步骤实行Dump Box选项卡(Tab)对话框后，圈选<User Defined
DumpBox>领域的1号与2号的<Use>复选框。
