15-33 系统设置
15-32
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

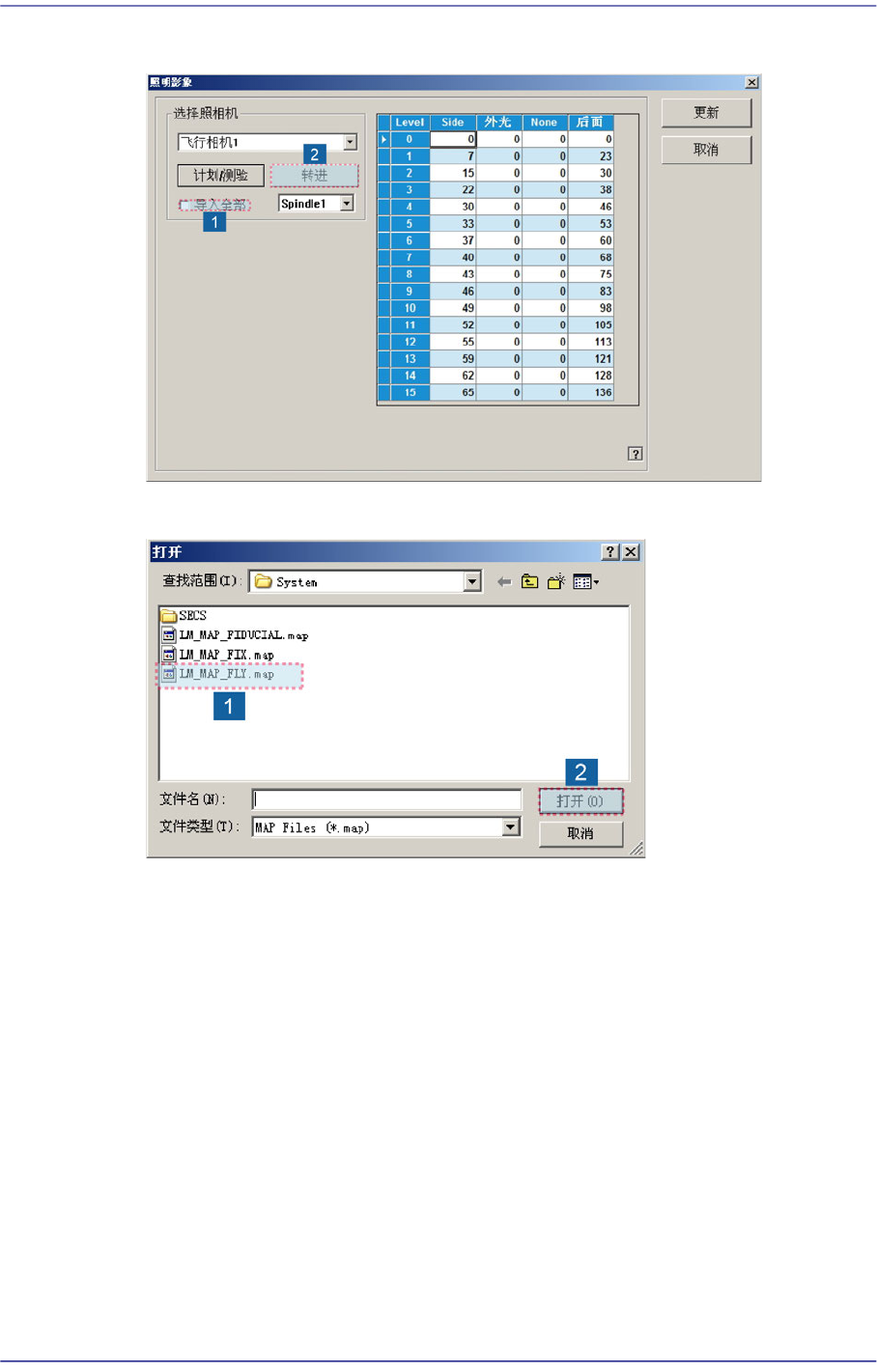

11. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
12. 在<打开>对话框选择LM_MAP_FLY后，单击<打开>按钮。

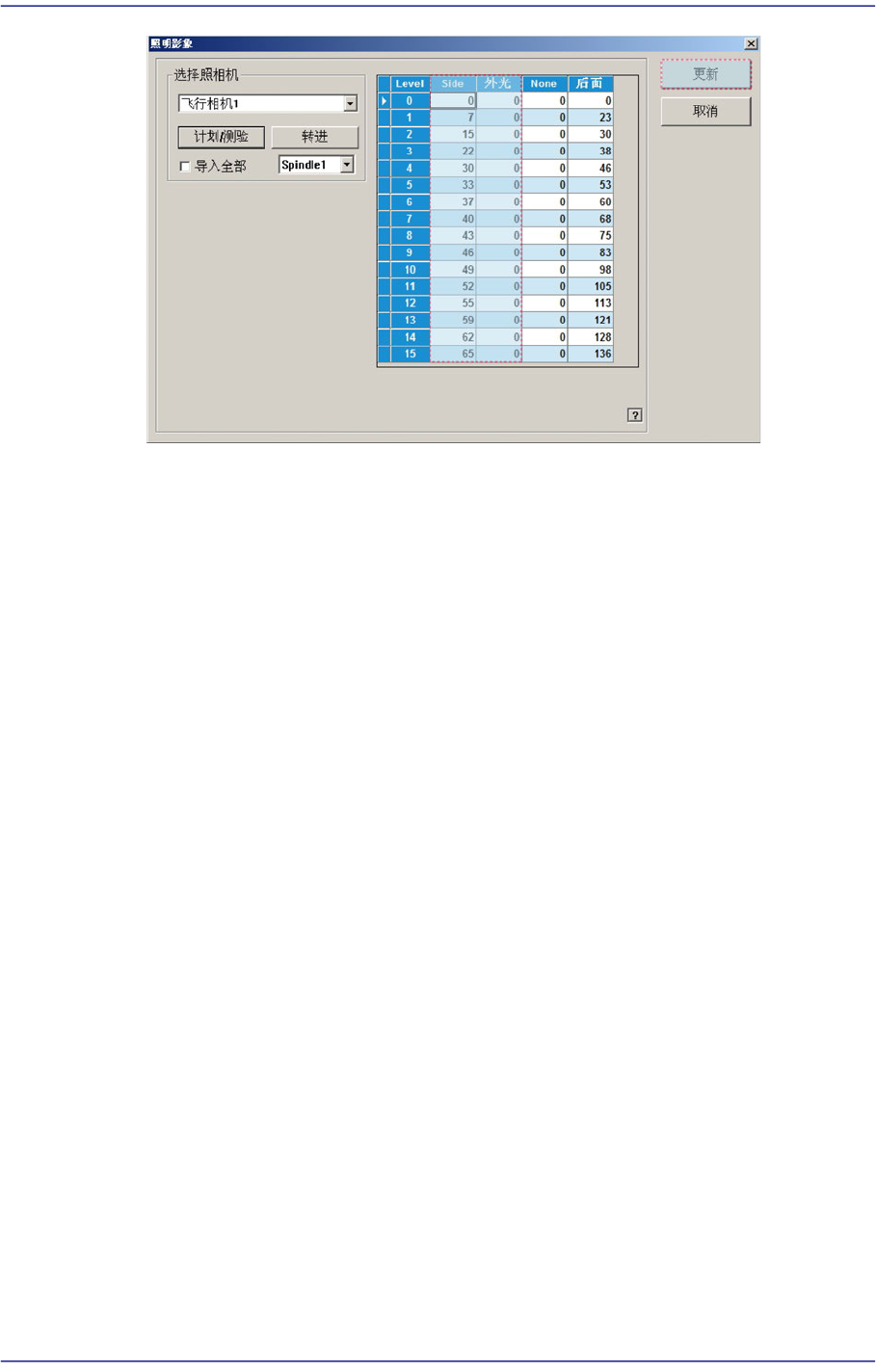

13. 文件Import完毕后，确认Light Mapping Data值是否从Level 0到Level 15等级依
序增加，然后单击<Update>按钮。
15-33
系统设置
15-34
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
备 注 测试结果值必须介于下列基准值的±10以内。
14. 对Gantry 2也用相同的方法执行校正.
Side Outer Coaxial
0 0 0 0
1 0 0 10
2 0 0 20
3 0 20 30
4 35 35 40
5 45 59 50
6 56 113 60
7 66 155 70
8 77 203 80
9 87 136 90
10 98 159 110
11 108 167 120
12 119 174 130
13 130 180 140
14 140 185 150
15 151 190 160
