14-12 Advanced Multi-Functional Placer DECAN L2 Administrator ’s Guide 14.3. 校正 [F9] 用于执行与 XY Gantry 及 Camera 有关的校正。执行校正之前需要确认或先行的作业为如下。  I/O T est  确认及补正 Mirror Offset  Nozzle Che ck 及 System Constant 的 V acuum Che…

14-11

Machine Calibration

 <得到> 按钮

以组合框中选择的对象为基准获取 X, Y 坐标，此时，在点击 <Get> 按钮之

前应该用鼠标点击所要’固定相机’。

 <Fiducial Mark…> 按钮

只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机

的Fiducial Mark位置。

14-12

Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

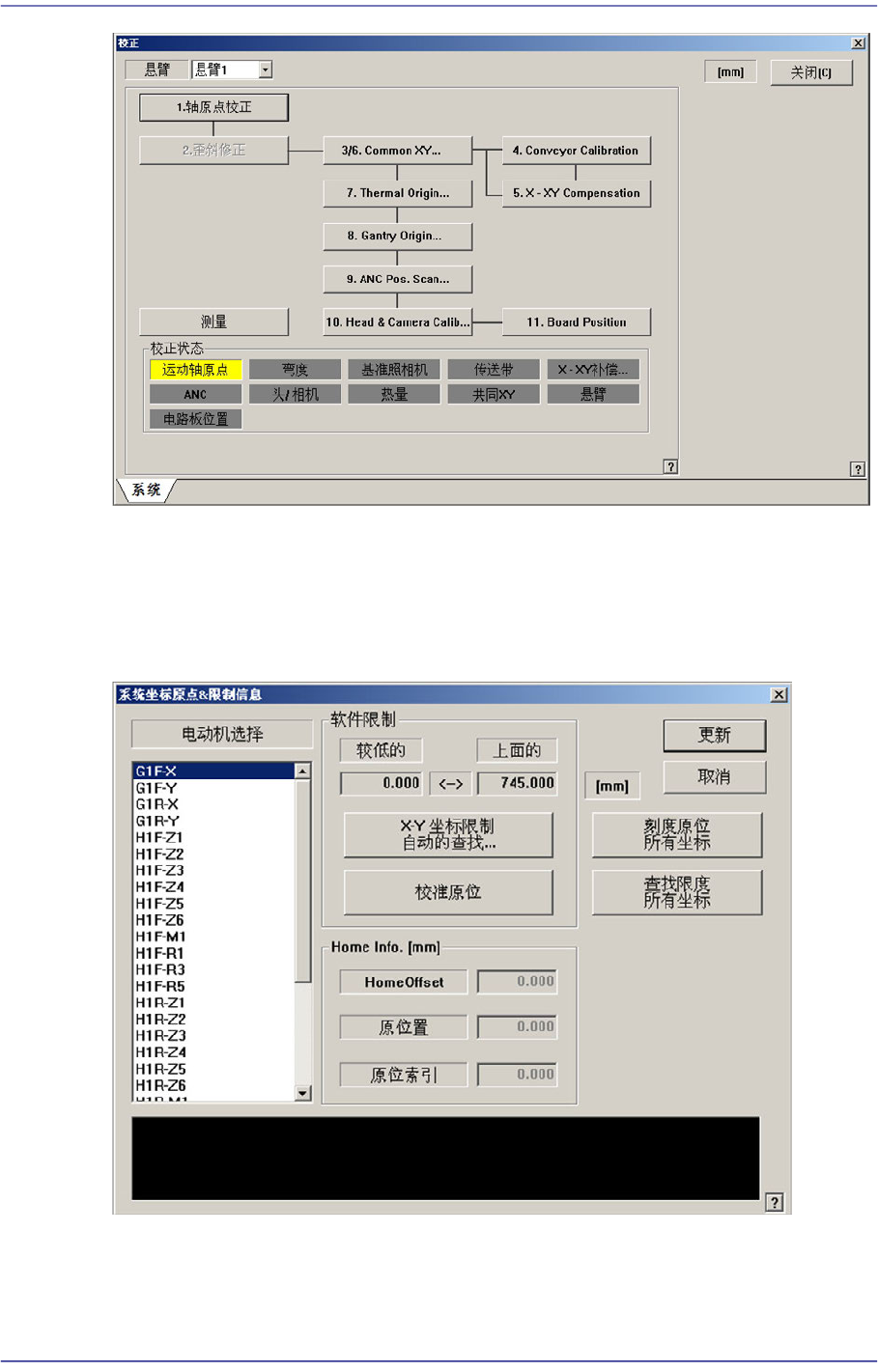

14.3. 校正 [F9]

用于执行与XY Gantry 及 Camera有关的校正。执行校正之前需要确认或先行的作业

为如下。

 I/O Test

 确认及补正Mirror Offset

 Nozzle Check及System Constant的Vacuum Check Option

 Nozzle Check及System Constant的校正Tool Option:[80]号 “1” (default)ANC Type

确认

(使用基本FIX相机时，System Constant的Calibration Tool Option： [80]号“0”)

 确认ANC Type

 确认空压是否异常

执行校正的顺序和相应校正所需的校正 Tool为如下。

 Axis Home Calibration

 Common X-Y (1st)

 Conveyor Calibration

 X-XY Compensation - Calibration Bar

 Common X-Y (2nd )

 Thermal Mapping

 Gantry Mapping

 ANC Fiducial Mark Teaching

 Head & Camera Calibration - CN040, CN400, Li

ghtFly Nozzle, LightFix Nozzle,

Calibration Tool

 Board Position

14-13

Machine Calibration

14.3.1. 原点刻度

设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

图

14.7 “

系统坐标原点

限制信息

”

对话框

 <电动机选择> 目录框

选择将要设定限度的驱动轴。可选择的驱动轴如下。
