15-54
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
1608以上零部件(零部件的 Y大小为0.65mm以上)
Feeder Pitch：可选择4mm以上

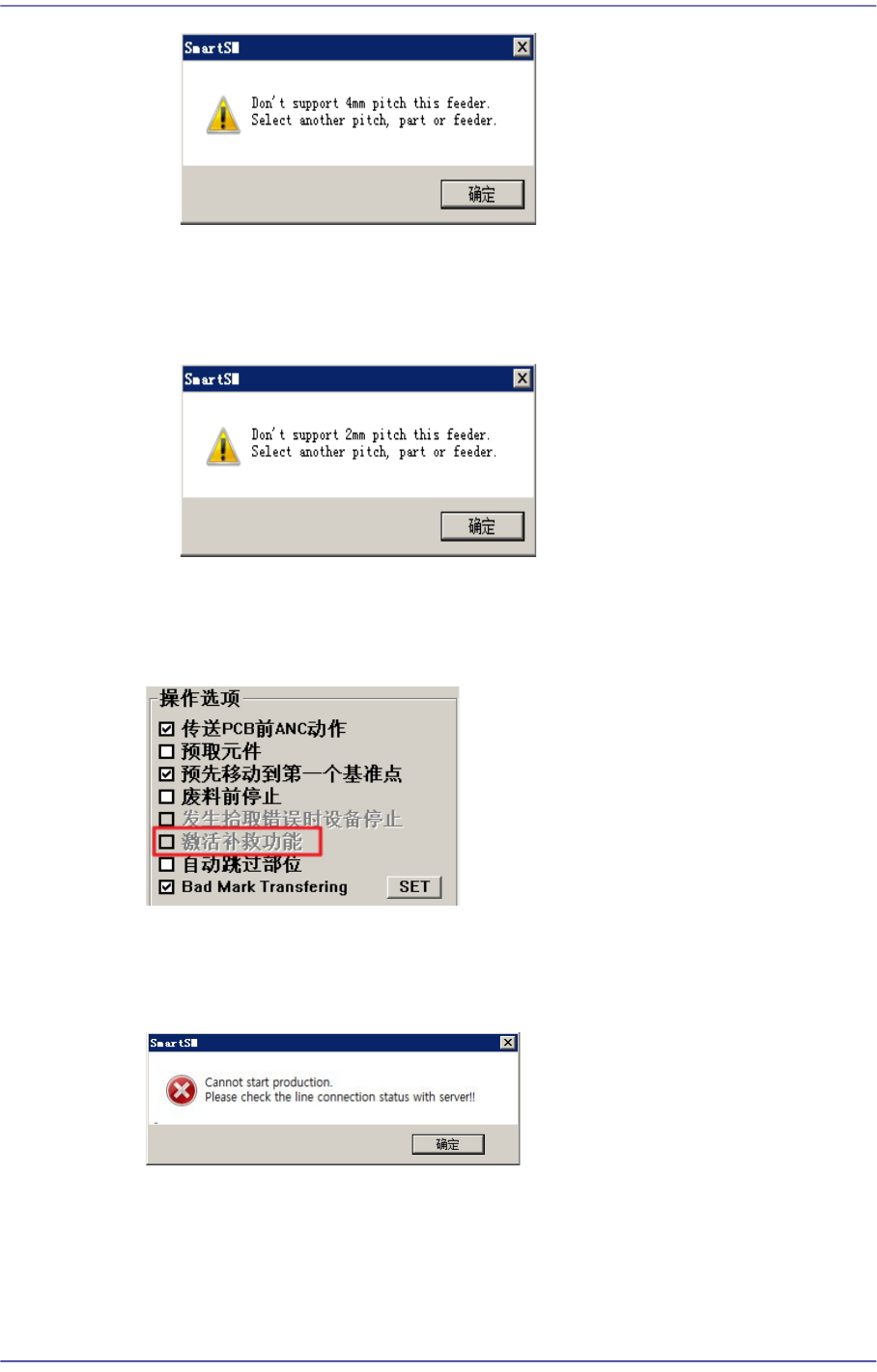

选择不可选择的Pitch时，将弹出如下警告信息。
<Use RESCUING> 检查框
选择该校验盒后，”Product” 菜单的 <Operation Option> 领域的 <Enable
RESCUING>校验盒将被激活。有关该功能的详情见“13.1.2.Option Setting”。
<PNP Connection Check> 检查框
开始生产前确认设备与PNP是否连接，如果在没有连接PNP的状态下开始生
产，就会出现错误提示消息。
<Use Pickup Offset Sync> 检查框
可将Stick或Tray Feeder的供给角度(R)、安装角度(Part R)应用到登录在相应
Feeder的零部件数据中。选择该校验盒后，每当打开PCB文件时，零部件的供给
角度和安装角度将变更为Feeder数据。
15-55
系统设置
<Auto Apply Pick Up Height> 组合框
选择该校验盒后，仅限于零部件的Reel类型为Paper的Feeder，零部件的Pickup
高度会自动反映到Feeder的Z值。(零部件的Pickup高度：零部件厚度(Thickness)
- 0.1mm)
型号变更时，如果带式送料器（Tape Feeder）数量多，设置Pickup高度需要较长
时间。此时，使用该功能可缩短型号变更时间。

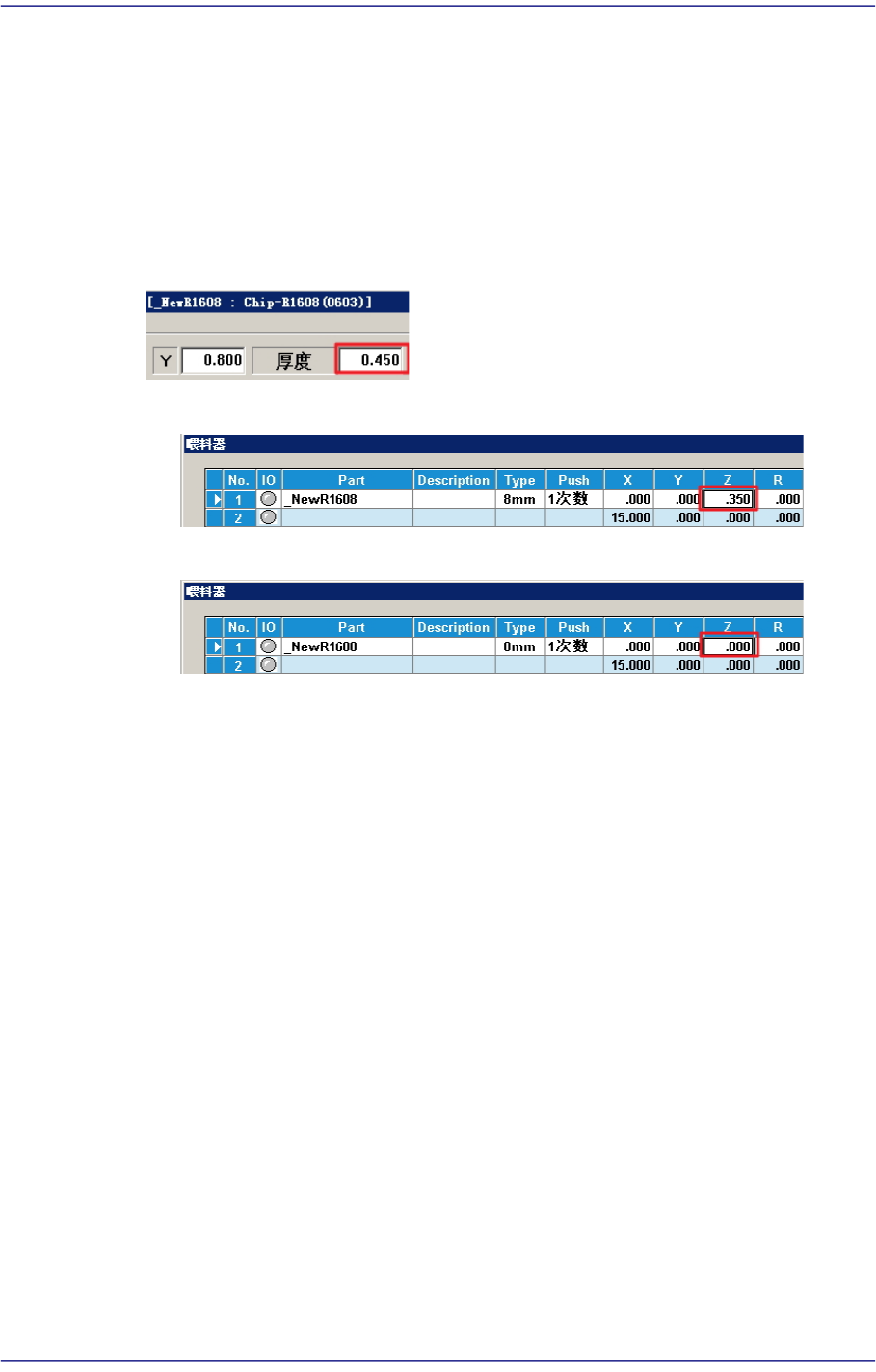

[例子: 零部件厚度为0.450的Chip]
[Auto Apply Pick Up Height = Use]
[Auto Apply Pick Up Height = Not Use]
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
15-56
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide
15.5.2. <信号> TAP对话框
设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的
画面。

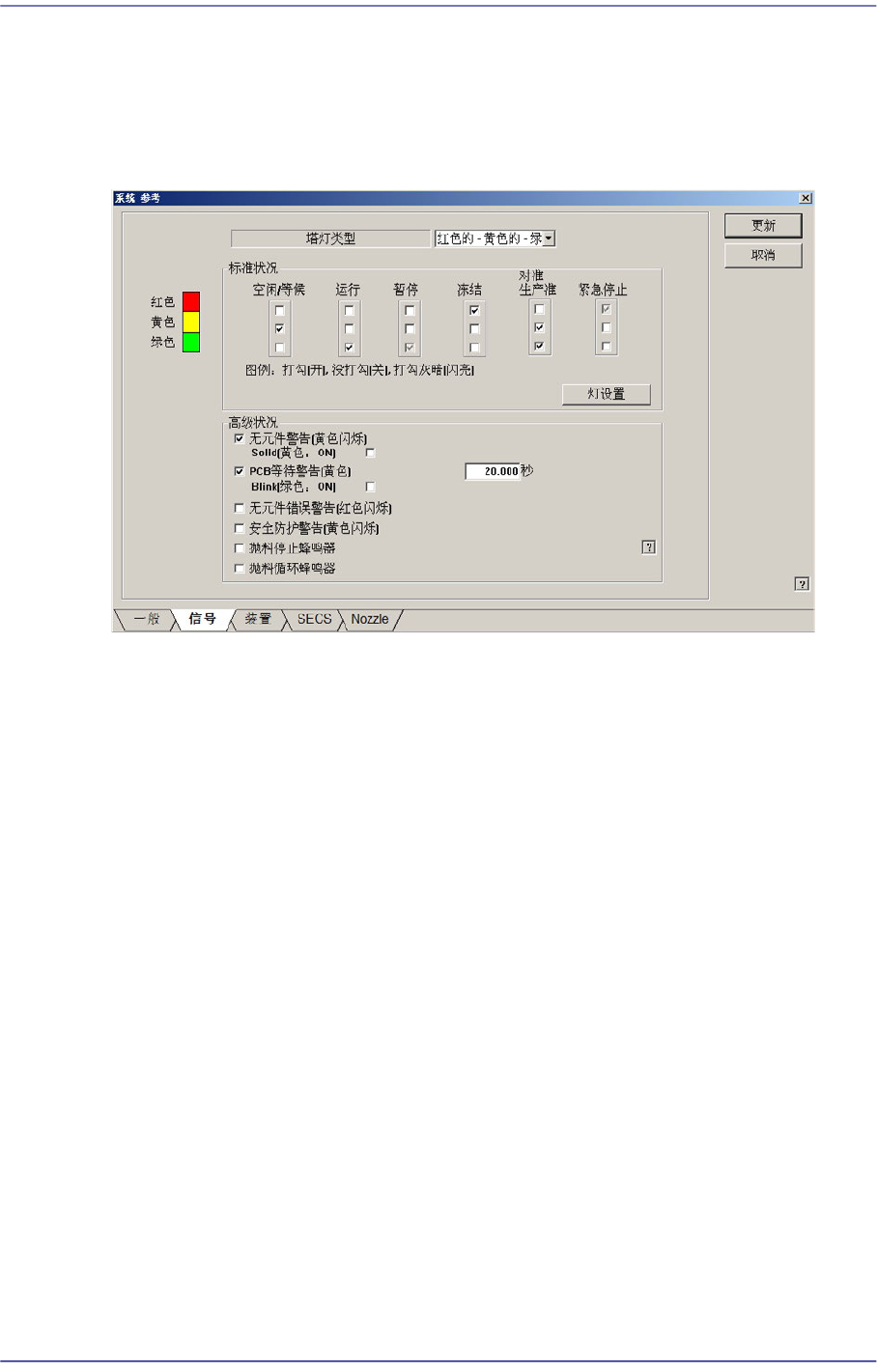

图
15.19 “System Preference”
对话框中
“
信号
” TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红-黄色-绿色: Signal Tower灯的构成为”红色–黄色– 绿色”的情况。
红-蓝色-绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Tower的”黄色”灯时，在 空闲/等候底
下的3个选择框中检查与”黄色”灯相应的选择框。
选择框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
