DECAN_L2_Admin(Chi_Ver6.4).pdf - 第488页
15-28 Advanced Multi-Functional Placer DECAN L 2 Administrator’s Guide 5. 解除了 <3. T ool S e tting> 领域的 <Manual> 复选框后， 单击 <Prepare T e st / Mapping> 按钮。 6. 按照下列顺序单击 < 确定 > 按钮把安装在 Head 上的吸嘴全部拆下后， 把 …
15-27
系统设置

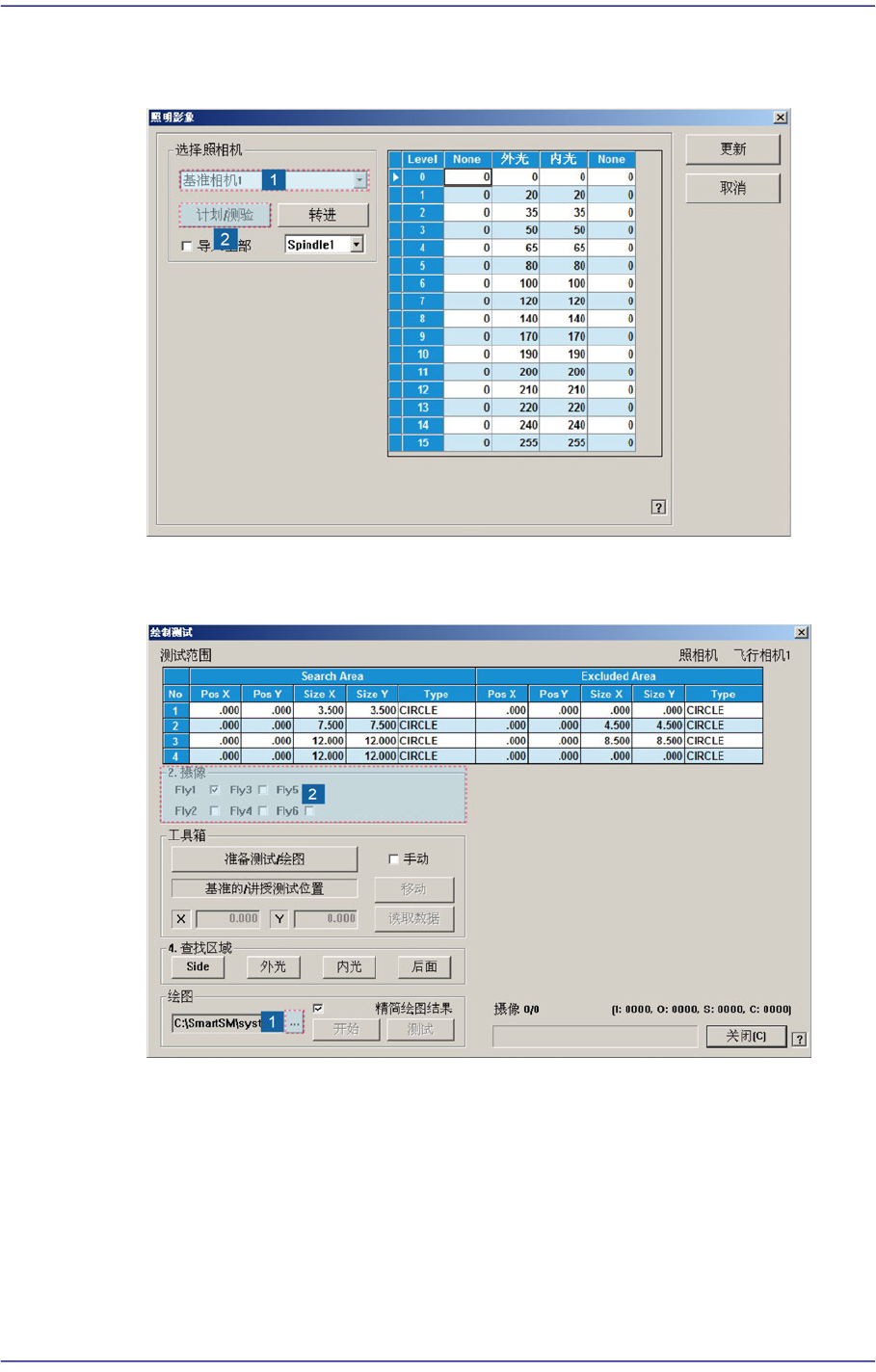

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>
领域选择需要Calibration的Camera.
15-28
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

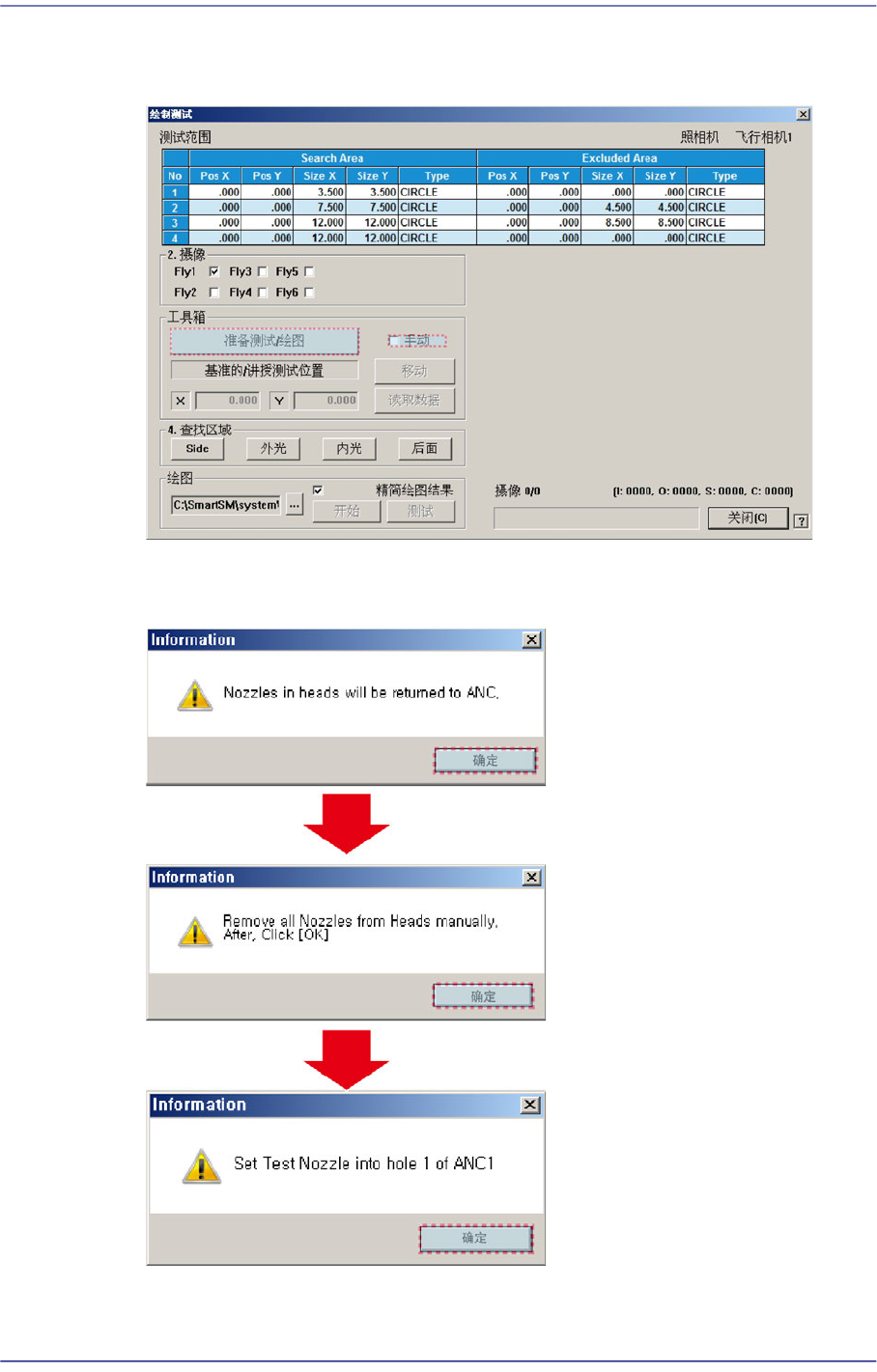

5. 解除了<3. Tool Setting>领域的<Manual>复选框后，单击<Prepare Test /
Mapping>按钮。
6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1号Hole。
15-29
系统设置
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
