14-29 Machine Calibration 6. 一致时， 单击 <Get> 按钮。 7. 然后选择 Ref# 2 后， 单击 <Move> 按钮。 8. 使用同一方法对 Ref# 2 进行示 教。 F2_Ref# 2
14-28
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

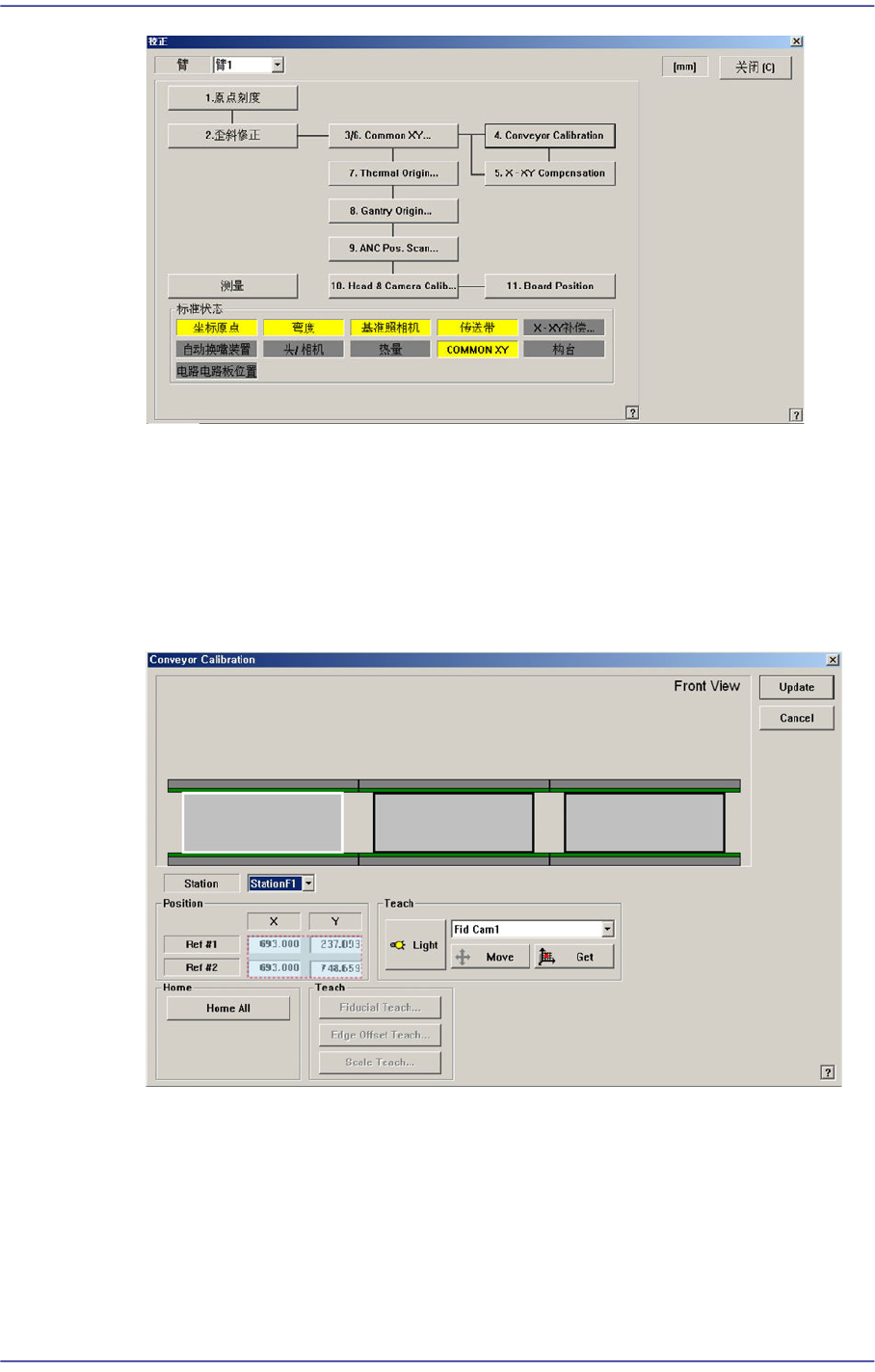

14.3.3.2. Single Conveyor Procedure
实行Single Conveyor Calibration的方法如下。
1. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
2. 成功地返回原点后，就能激活<Position>领域的X、Y值。
3. <站> 组合框中选择要校正的Station。
4. 选择Ref# 1后，单击<Move>按钮。

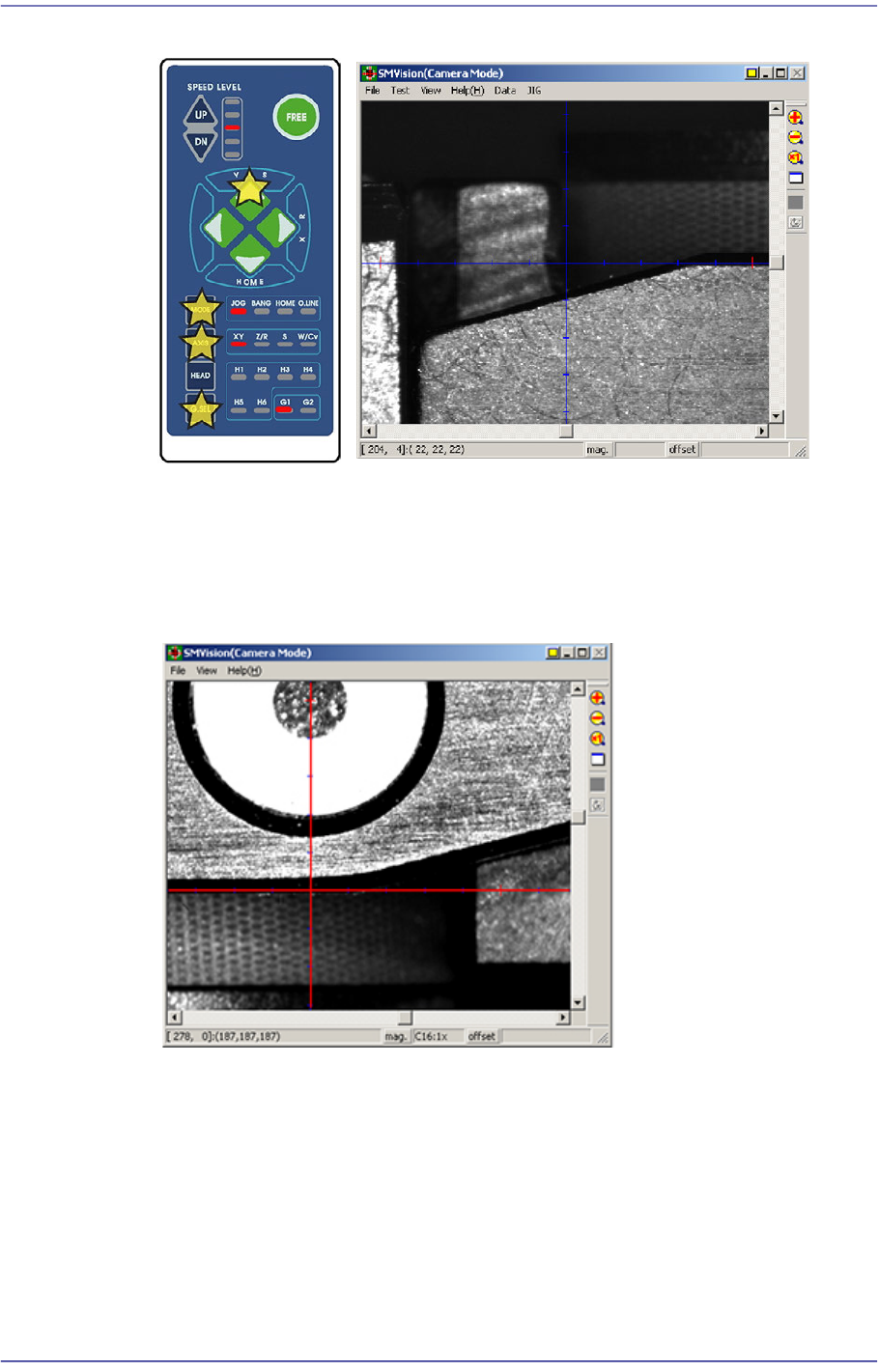

5. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利用Teachbox
点击’AXIS’按扭选择XY，使Vision上的十字线和Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住Y(+)方向移动按扭漫漫移动。
14-29
Machine Calibration
6. 一致时，单击<Get>按钮。
7. 然后选择Ref# 2后，单击<Move>按钮。
8. 使用同一方法对Ref# 2进行示教。
F2_Ref# 2
14-30
Advanced Multi-Functional Placer DECAN L2 Administrator’s Guide

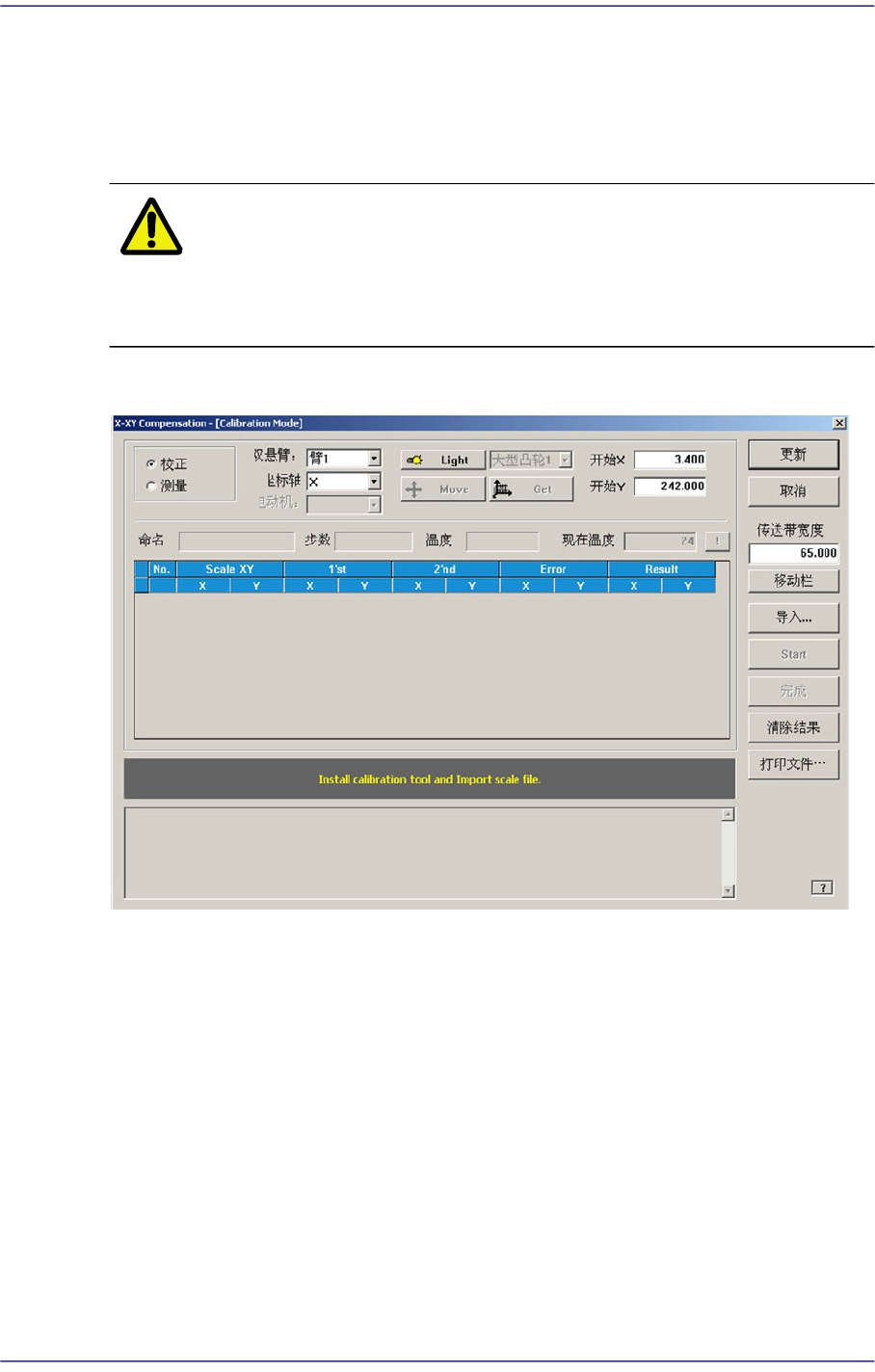

14.3.4. X-XY Compensation
为了补偿X轴移动时发生的XY误差而执行。如果 Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation强制性的让Mapping处于非激活
(Disable)状态。
注 意
X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip后，请执行后续过程的校正。
图
14.13 “X-XY Compensation”
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<校正> 选项 按钮
以校正模式执行X-XY Compensation后反应其结果值。
<测量> 选项 按钮
以测定模式执行X-XY Compensation后不反应结果值。为测定Y轴故障时选
择。
<双悬臂> 组合框
臂1:在StationF2中用 校正 Tool进行校正时，
臂2: 在StationR2中用 校正 Tool进行校正时，
