6-12
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Drag-Work> 옵션박스
이 옵션박스를 선택하고 마우스를 드래그하여 PCB Array Layout 대화상자에 보
이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설정상태가 변경
됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합니다.
<Update> 버튼
변경된 사항을 적용합니다.
<Close> 버튼
변경된 사항을 적용하지 않고 해당 대화상자를 종료합니다.
<2. Teach> 영역
XY, R축 구동모터를 회전시켜 콤보박스에서 선택된 대상을 지정한 좌표의 위치
로 이
동시키거나, 현재 좌표를 얻기 위해서 사용됩니다.
<Light> 버튼
피두셜카메라의 조명을 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화상자
를 표시합니다.
콤보박스
어레이 좌표의 티칭을 위해서 사용할 Camera를 선택합니다. 선택 가능한 대상
은 다음과 같습니다;
Fid Cam1: Fiducial Camera1 (Front)를 선택합니다.
Fid Cam2: Fiducial Camera2 (Rear)를 선택합니다.(SM411F)
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하
기 전에 원하는 위치에 해당하는 그리드의 셀(Array PCB
내의 소형PCB Origin 좌표)을 마우스로 클릭해야 합니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 XY, Z축 좌표를 얻습니다. 이 때 , <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Array PCB내의 소
형PCB의 Origin 좌표)을 마우스로 클릭해야 합니다.
6-13
Board
정의
<Array Move>
위의 그림의 그리드 셀 영역(Area)에 설정된 순서에 따라 순차적으로 Array의
위치로 해당 디바이스를 이동시켜 정확히 티칭이 되었는지를 확인하기 위해서
사용합니다.
버튼과 버튼을 클릭함으로써 현재 선택된 소형PCB의 Origin좌표의
이전 소형 PCB의 Origin좌표 또는 이후 소형 PCB의 Origin좌표가 선택됩니다.
<3. Sequence> 영역
Array PCB작업방식을 선택합니다.
<By PCB> 옵션버튼
하나의 Array PCB작업을 완료한 후, 다음 Array PCB작업
을 수행하는 방식입니
다.
<By Point> 옵션버튼
모든 Array PCB에 하나의 Cycle작업을 완료한 후, 다음 Cycle작업을 수행하는
방식입니다.
<4. Set Array (Regular Type)> 영역
Array PCB를 초기화합니다. 이 기능은 Array PCB의 배치상태가 규칙적인 경우
에 각 Array PCB의 오프셋 값을 자동으로 설정합니다.
<Number> 에디트박스 영역

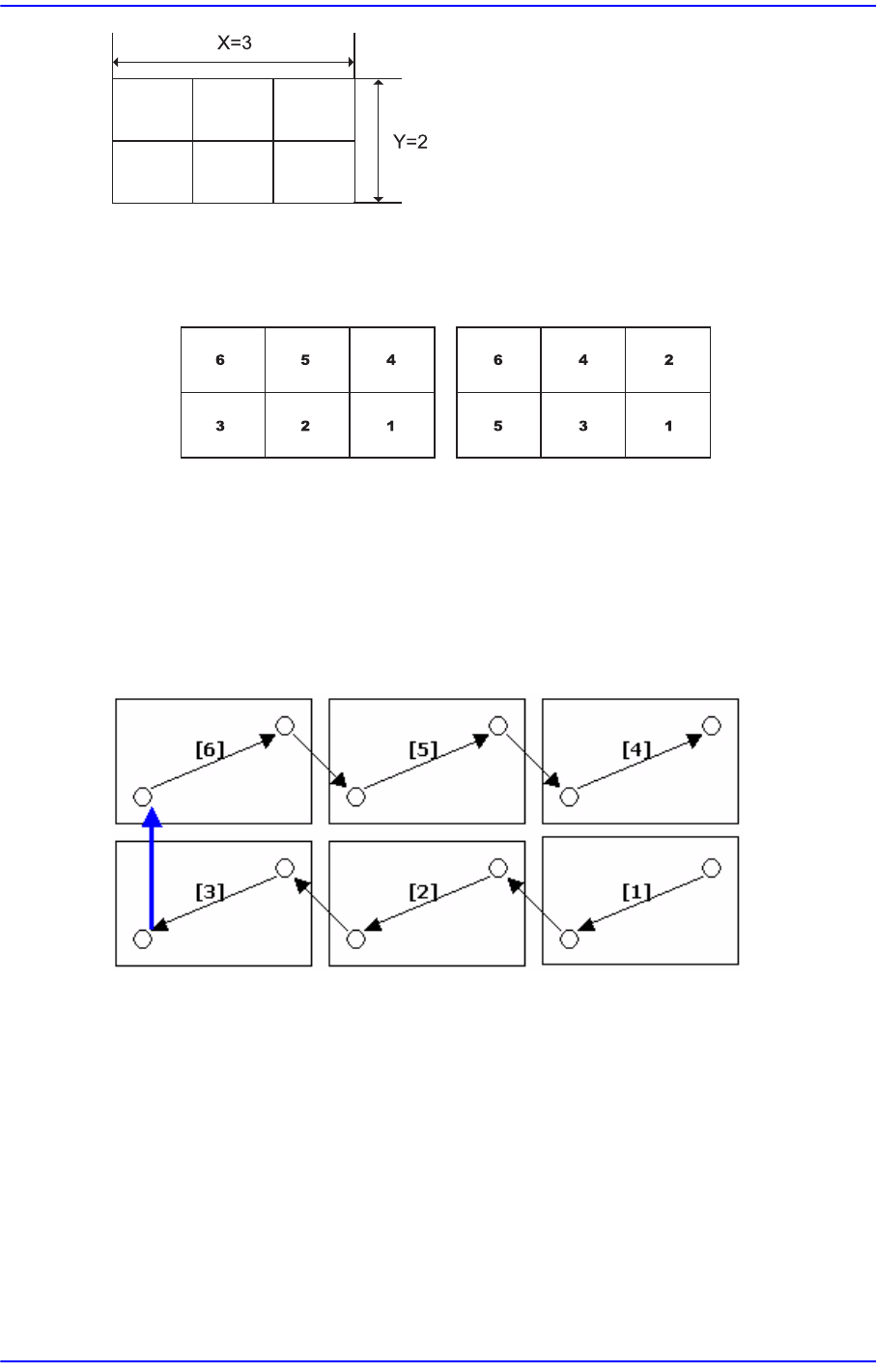

다음과 같이 Array PCB 개수를 입력합니다.
6-14
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Count Direction> 옵션버튼 영역
Array PCB번호를 매기는 방법을 선택합니다.
Array PCB내의 소형 PCB의 Fiducial을 인식할 때 시간을 단축하기 위해서 이동
거리가 가장 짧은 최적경로를 따라서 Fiducial들을 인식합니다.
[Count Direction을 X 로 선택한 경우, Fiducial Teaching 순서]
1 → 2 → 3 → 6 → 5 → 4
[Count Direction을 Y 로 선택한 경우, Fiducial Teaching 순서]
1 → 2 → 4 → 3 → 5 → 6
X 방향인 경우 Y 방향인 경우
