6-21 Board 정의  검출 정밀도를 확 보하기 위해 Fiducial Mark 는 동이나 납으로 도금하 여 표면이 반사되지 않도록 하십시오 . 또한 , 선 형태만의 Fiducial Mark 는 Beam 으로 검출 할 수 없습니다 .  <5. Mark List > 영역 Fiducial Mark 형상데이터 리스트입니다 .  <No> 열 Fiducial Mark 형상…

6-20

Samsung Component Placer SM411F/411FN Administrator

’

s Guide

 <X> 열

Fiducial Mark의 X 위치값입니다.

 <Y> 열

Fiducial Mark의 Y 위치값입니다.

 <Mark ID> 열

Fiducial Mark의 Mark ID값입니다. . 이 값은 <5. Mark List> 영역의 일련번호 중

에서 설정해야 합니다.

 <4. Teach > 영역

Fiducial Mark의 위치를 티칭하기 위해서 사용됩니다.

 <Device> 콤보박스

Fiducial Mark를 검사할 Camera를 선택합니다 .

 Fid Cam1: ‘Fiducial Camera 1’를 선택합니다.

 Fid Cam2: ‘Fiducial Camera 2’를 선택합니다.(SM411F)

 <Move> 버튼

콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,

ove> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Fiducial

Mark의 좌표)을 마우스로 클릭해야 합니다.

 <Get> 버튼

콤보박스에서 선택한 대상을 기준으로 XY, Z축 좌표를 얻습니다. 이 때 , <Get>

버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Fiducial Mark의 좌

표)을 마우스로 클릭해야 합니다.

메 모 Fiducial Mark에 대하여

Fiducial Mark란 그 형상, 재질 등에 몇 가지 조건이 필요합니다.

PCB의 설계 단계에서는 아래와 같은 점에 주의해 주십시오 .

 Fiducial Mark의 형상은 8개의 패턴이 가능합니다 (상하대칭 및 좌우대칭)

 A의 치수는 2.0㎜이상을 추천합니다. 마크 Sensor의 빔 폭은 PCB 표면에서 약 ø

0.7㎜입니다.

 Fiducial 마크의 외부가장자리에서 2.0㎜이내에는 잘못 검출될 가능성이 있는 모

양과 색의 변화(솔더 레지

스트, 랜드 패턴)가 없도록 하십시오 .

 Fiducial 마크와 마크 주위의 기판 색은 명암의 차이를 두십시오.

6-21

Board

정의

 검출 정밀도를 확보하기 위해 Fiducial Mark는 동이나 납으로 도금하여 표면이

반사되지 않도록 하십시오 . 또한, 선 형태만의 Fiducial Mark는 Beam으로 검출

할 수 없습니다.

 <5. Mark List> 영역

Fiducial Mark형상데이터 리스트입니다.

 <No> 열

Fiducial Mark형상에 대한 일련번호 입니다 .

 <Name> 열

Fiducial Mark의 이름입니다.(최대 10자)

 <Shape> 열

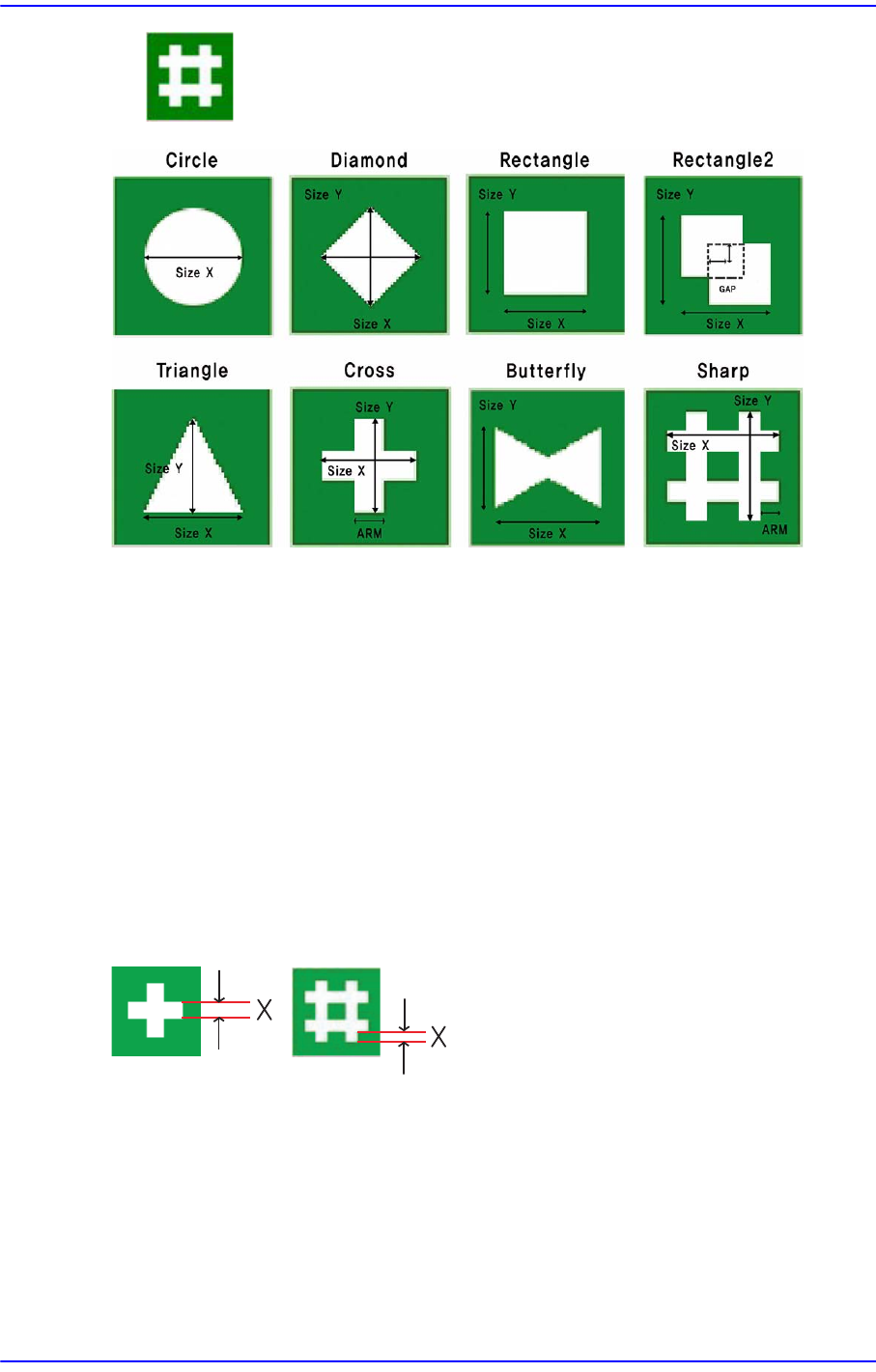

Fiducial Mark 형태를 선택합니다. 선택할 수 있는 형태는 다음과 같습니다.

Circle: 원형 Fiducial Mark 형태입니다.

Diamond: Diamond형 Fiducial Mark 형태입니다 .

Rectangle: 사각형 Fiducial Mark 형태입니다.

Rectangle2: 2개의 사각형이 겹친 Fiducial Mark 형태입니다.

Triangle: 삼각형 Fiducial Mark 형태입니다.

Cross: 십자형 Fiducial Mark 형태입니다.

Butterfly: 나비형 Fiducial Mark 입니다.

6-22

Samsung Component Placer SM411F/411FN Administrator

’

s Guide

Sharp: 샵(#)형 Fiducial Mark입니다.

 <6. Form Data> 영역

Fiducial Mark의 형태에 관한 데이터입니다.

 <Size X> 에디트박스

Fiducial Mark의 X방향 크기를 설정합니다.(장비 좌표계 기준)

 <Size Y> 에디트박스

Fiducial Mark의 Y방향 크기를 설정합니다.(장비 좌표계 기준)

 <Arm> 에디트박스

Cross 형 Fiducial Mark에서 막대의 폭을 설정합니다.

Fiducial Mark의 형상이 십자형일 때 <Arm> 에디트박스에 다음의 X에 해당하는

값을 정확히 티칭해서 입력합니다.

 <Polarity> 콤보박스

Fiducial Mark의 색상을 선택

합니다. 선택가능한 색상은 다음과 같습니다.

 White: 주변보다 Mark가 밝게 보이는 경우입니다 .

 Black: 주변보다 Mark가 어둡게 보이는 경우입니다.

 <Thickness> 에디트박스

Fiducial Mark의 두께를 설정합니다.
