6-28 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 그림 6.6 “ Bad Mark Position ” 대화상자 (Position Type 이 “ None ”인 상태 )  <Block Select> 콤보박스  멀티 PCB 인 경우 “보드 정의” 대화상자에서 선택한 모델이 자동으 로 선택되며 , 해당 콤보박스 …

100%1 / 488
6-27
Board
정의
7) 피두셜마크 인식 테스트
8) 튜닝
최소 2 이상 실시
9) 설정값 반영: <Update> 버튼 클릭
6.4. Bad Mark 설정
Array PCB내의 소형PCB 양품인지 불량품인지를 PCB상에 표시하는 마크를 ‘배
마크’라고 하고, 불량품으로 표시된 소형 PCB 작업하지 않습니다 .
<Bad Mark> 버튼을 클릭하면 Bad Mark데이터를 편집하는 다음과 같은 대화상자
표시됩니다.
6-28
Samsung Component Placer SM411F/411FN Administrator
s Guide
그림
6.6
Bad Mark Position
대화상자
(Position Type
None
”인
상태
)
<Block Select> 콤보박스
멀티 PCB 경우
“보드 정의” 대화상자에서 선택한 모델이 자동으 선택되며, 해당 콤보박스
비활성화됩니다.
Block PCB 경우
설정할 모델을 선택한 , 다른 목들을 설정하십시오.
<1.Use> 체크박스
Bad Mark 사용 여부를 선택합니다.
<2. Position Type> 콤보박스
6-29
Board
정의
Bad Mark 유형을 선택합니다. 선택 가능한 Bad Mark 다음과 같습니다.
None: Bad Mark 없습니다.
Array: 첫번째 소형PCB상의 Bad Mark위치를 티칭하고 이미 설정되어
Array offset 이용하여 소형 PCB들의 Bad Mark들의 위치를 결정합니다.
6 Array: Bad Mark 옵셋을 설정하여 자동으로 Bad Mark들의 위치를
정합니다.
<3. Mark Position> 영역
<1. Position Type> 콤보박스에 None 택하지 않은 경우에는 선택한
유형에 따라 데이터가 생성됩니다. 생성되는 데이
개수 다음과 같습니다
<Position Type> Array 경우: 1

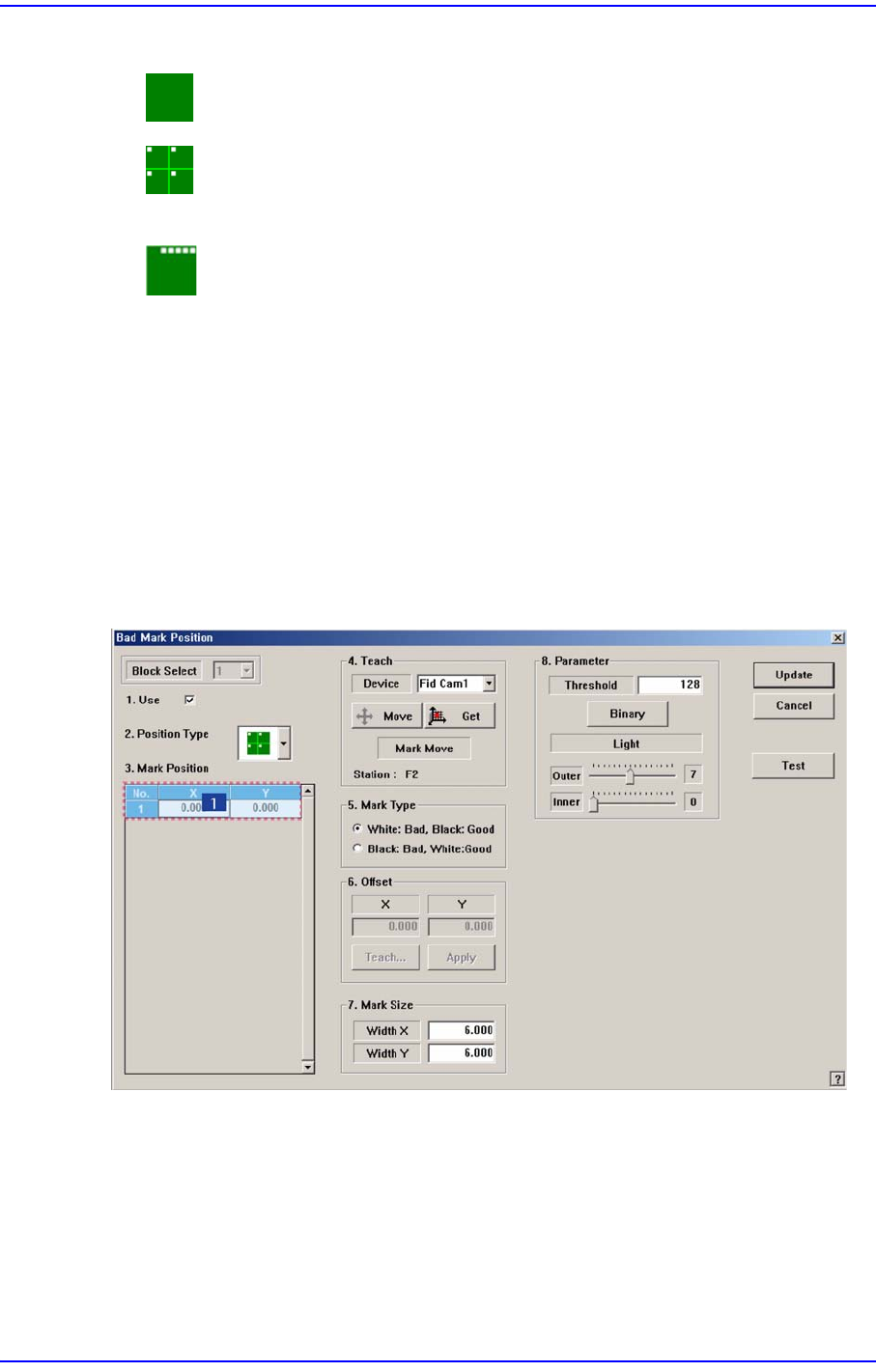

예를 들어<Position Type>콤보박스에서 Array”를 선택한 경우의 대화상자는
다음과 같습니다. (Array PCB개수 4개로 설정 경우)
그림
6.7
Bad Mark Position
대화상자
(Position Type
Array
”인
상태
)
1:
그리드셀
<No>
Bad Mark데이터의 일련번호 입니다.
<X>
Bad Mark X 위치값입니다 .
<Y>
