13-34
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림
13.16
“
Standard Device – Tray
”
대화상자
리스트박스
설정할 Tray Type을 선택합니다.
<Default Step> 에디트박스
Tray Feeder Type에 따른 각Tray Feeder들의 기본 Tray수를 설정합니다: Single
Tray(5), FW-20NS(20), STF-100N(20), STF-100D(24), STF-100S(20) , STF-
100E(20).
<Width> 에디트박스
각 Tray들에 대한 폭을 설정합니다.
13.6.4. Nozzle
다음의 화면은 리스트박스에서 “Nozzle”을 선택한 경우입니다. Nozzle에 관한 파
라메터를 설정합니다.
13-35
System Setup
그림
13.17
“
Standard Device – Nozzle
”
대화상자
리스트박스
설정할 Nozzle Type을 선택합니다.
<Name> 에디트박스
선택한 노즐의 이름을 설정합니다.
<Description> 에디트박스
선택한 노즐에 대한 설명을 설정합니다.
<Dimension> 영역
<Mark ID> 에디트박스
선택한 노즐의 마크 ID값을 설정합니다.
<Length> 에디트박스
노즐 길이를 설정합니다.
<Inner diameter> 에디트박스
노즐 내경을 설정합니다.
<Inner / Outer diameter> 에디트박스
노즐 내경/ 외경을 설정합니다.
<Type Check Tolerance> 에디트박스
노즐을 인식할 때, 내경 및 외경의 상위 허용오차를 백분율로 설정합니다. 기본
값은 25
%입니다.
<Jaw Height> 에디트박스
13-36
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

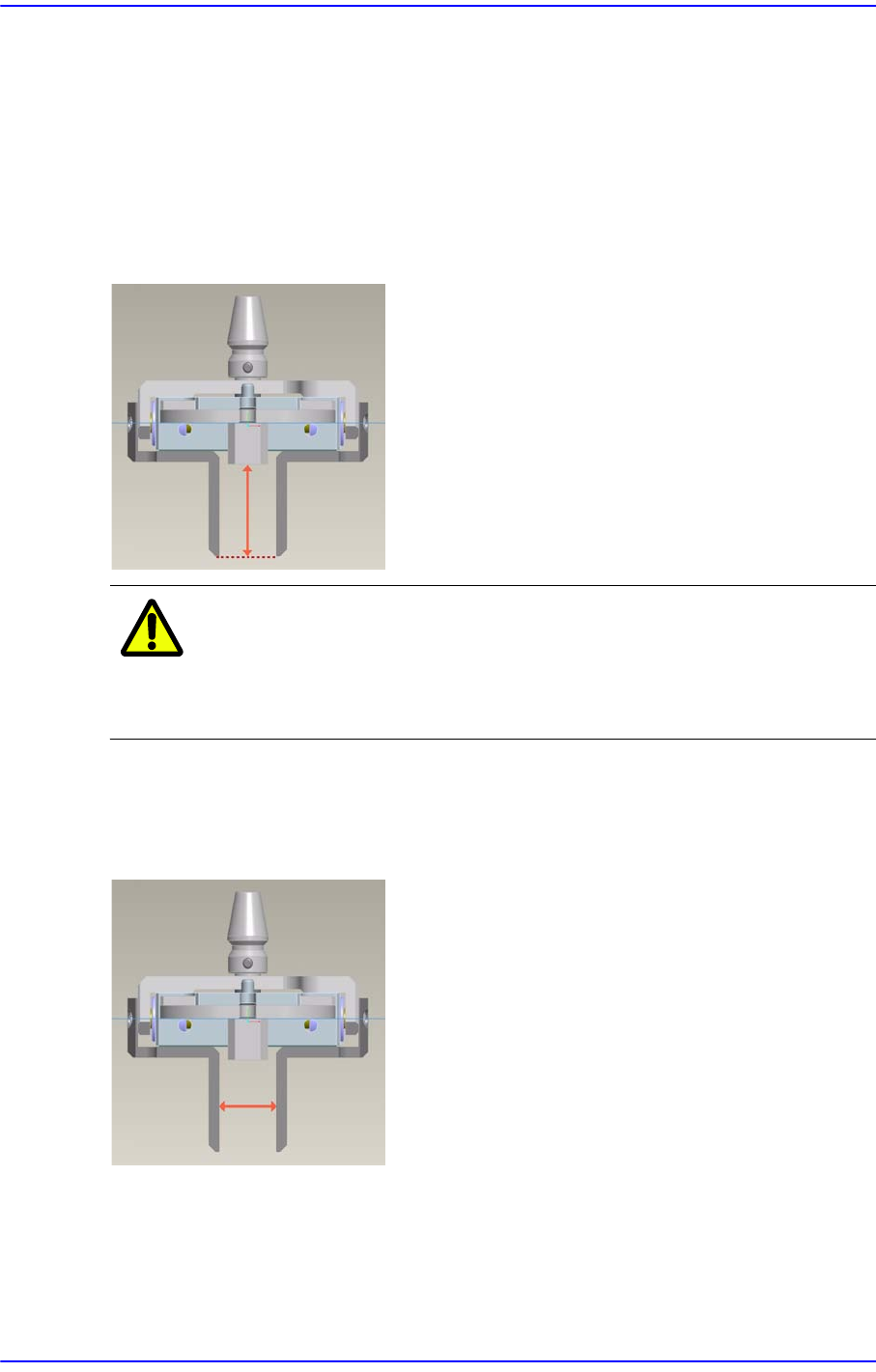

조(Jaw)는 그리퍼 노즐에서 부품을 잡는 집개에 해당되는 부품입니다.
조(Jaw) 높이는 부품이 닿는 부분에서 조(Jaw) 하단까지의 거리입니다. 여기에
서 이 집개의 높이를 설정하십시오. 조(Jaw)의 높이는 Z축의 이동 높이에 영향
을 미치므로 반드시 정확한 값을 입력해야 합니다.
조의 실제 높이보다 낮은 값을 입력하면 부품을 집어서 이동하다가 다른 부분과
충돌이 발생할 수 있습니다. 반대
로, 조의 실제 높이보다 높은 값을 입력하면 Z
축 이동 높이가 높아져 생산성을 나쁘게 할 수 있습니다.
주 의 이 값이 0이면 그리퍼 노즐이라고 인식을 하지 않기 때문에 그리
퍼 노즐인 경우, 반드시 이 에디트박스에 ‘0’ 이외의 정확한 값
을 입력해야 합니다.
<Jaw Width> 에디트박스
조(Jaw) 넓이는 조(Jaw)를 좁혔을 때의 폭입니다. 여기에서 조(Jaw)의 폭을 설
정하십시오. 이 값에 따라 부품의 픽업 가능 여부를 판단할 수 있습니다.
<Polarity> 체크박스
현재 리스트박스에서 선택된 노즐이 핀을 가진 방향성이 있는 노즐이면 이 체크
박스를 선택하십시오.
<Spring> 체크박스
