6-16 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide “ Enter ”키 를 누르면 Array PCB 오프셋 티칭이 완료됩니다 . <Apply> 버튼 설정된 대로 Array PCB 데이터를 자동으로 생성합니다 . <5. Add V alue> 영역 <1. Array> 영역의 그리드 행에 …
6-15
Board
정의
<Offset> 에디트박스 영역
Array PCB원점 오프셋 값을 자동으로 설정하는데 사용합니다. Array PCB내의
기준이 되는 소형 PCB의 장착 원점에서 Offset 만큼 좌표값을 증가시켜 가면서
Array PCB내의 소형 PCB들의 장착 원점을 설정합니다.

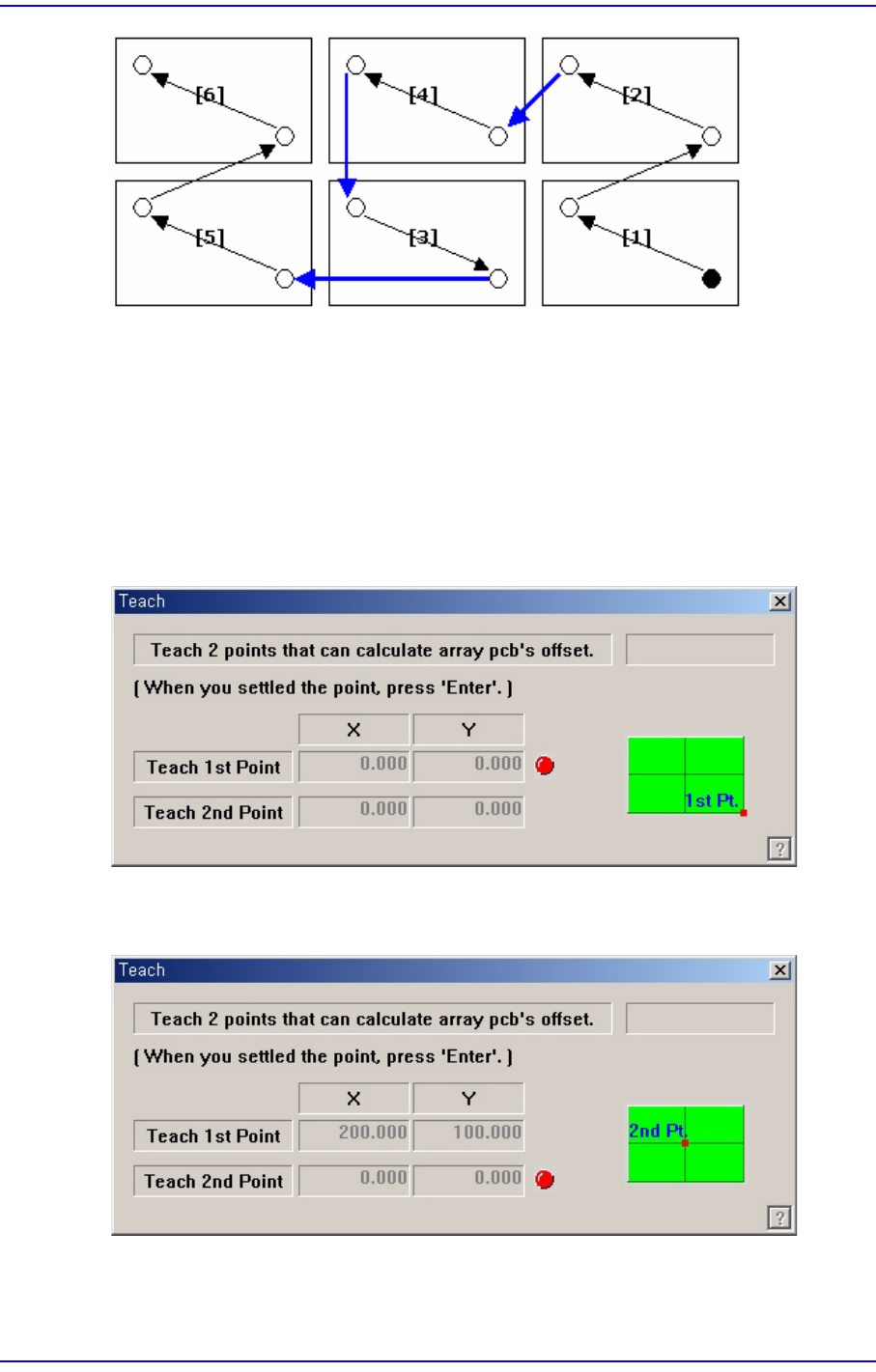

<Teach> 버튼
Array PCB 오프셋을 티칭합니다. 이 버튼을 클릭하면 다음의 화면을 순차적으
로 표시합니다.
Array PCB내의 소형PCB 1번의 원점을 티칭합니다. 티칭 후, “Enter”키 를 누르
면 다음 화면을 표시
합니다.
Offset을 결정할 수 있는 위치에 있는 소형PCB의 원점을 티칭합니다. 티칭 후,
“Enter”키를 누르면 다음 화면을 표시합니다.
6-16
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
“Enter”키 를 누르면 Array PCB오프셋 티칭이 완료됩니다 .
<Apply> 버튼
설정된 대로 Array PCB데이터를 자동으로 생성합니다 .
<5. Add Value> 영역
<1. Array> 영역의 그리드 행에 더할 X, Y, R값을 설정합니다. 더하고자 하는 값
을 설정한 다음 <Add> 버튼을 클릭하면 그리드의 해당하는 행에 설정한 값을 더
합니다.
<Array Skip/Work Tools> 영역
All Skip: 모든 어레이 PCB에 대해서 작업을 생략합니다.
All Work(No Skip): 모든 어레이 PCB 대해서 작업합니다.
Skip: ‘Array No’에
디트박스에 입력된 번호의 어레이 PCB에 대해서 작업을 생
략합니다.
Work ‘Array No’에디트박스에 입력된 번호의 어레이 PCB에 대해서 작업합니
다.
<Update> 버튼
어레이 설정 데이터를 저장하고 “PCB Array” 대화상자를 닫습니다 .
<Cancel> 버튼
어레이 설정 데이터를 저장하지 않고 “PCB Array” 대화상자를 닫습니다.
6.3. Fiducial Mark 설정
PCB기판에 Fiducial Mark가 있는 경우, Fiducial Mark의 위치와 Mark데이터를 설정
합니다.
Fiducial Mark는 PCB의 틀어짐을 인식하고, 보정하기 위한 PCB상의 마크입니다 .
Fiducial Mark가 없는 PCB는 상대적으로 장착정도가 떨어집니다.
6-17
Board
정의
<Fiducial Mark…> 버튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
그림
6.4
“
Fiducial Position & Mark
”
대화상자
<Block Select> 콤보박스
멀티 PCB인 경우.
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박스
는 비활성화됩니다.
Block PCB인 경우
