7-36 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 7.1.2.2. CHIP-Rect 부품데이터 설정 사각형 CHIP 부품에 관한 Align 데이터를 설정합니다 . 그림 7.13 “ Package Group = CHIP-Rect ”인 경우의 대화상자 <Camera No.> 콤보박스 부품을 인식할 Camera …
7-35
부품
등록
7.1.2. CHIP 부품데이터 설정
7.1.2.1. CHIP-Circle 부품데이터 설정
원형 CHIP부품에 관한 Align 데이터를 설정합니다.

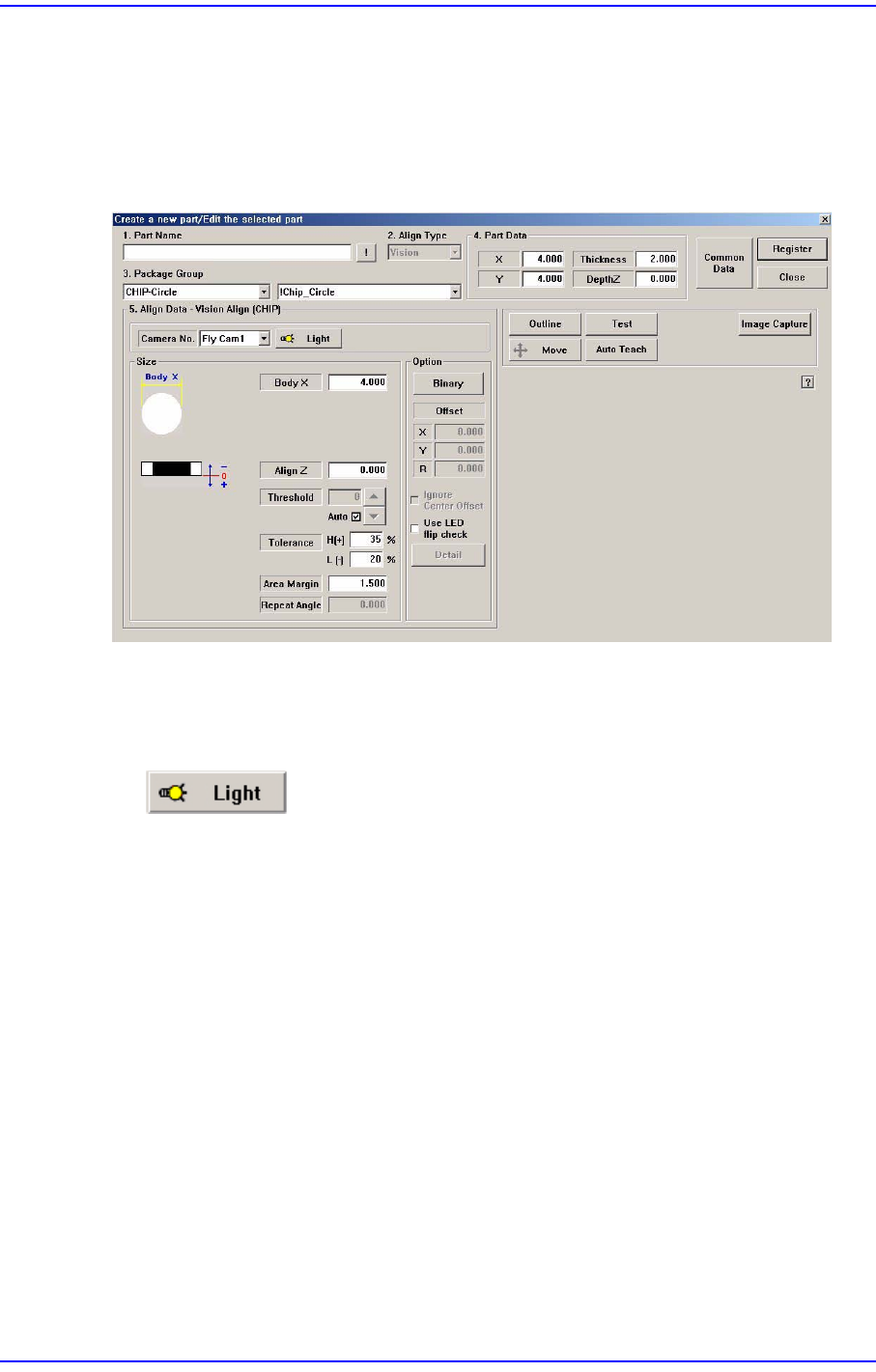

그림
7.12
“
Package Group = CHIP-Circle
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식할 Camera의 조명을 설정합니다. 자세한 사항은
”
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Size> 영역
Align 크기를 설정합니다.
<Body X> 에디트박스
부품의 지름을 입력합니다.
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
부품의 인식과 관련된 Align 데이터 중 Option데이터를 설정합니다.
<Use LED flip check> 체크박스
LED의 뒤집힘을 검사 기능을 사용하기 위해 선택합니다. 자세한 사항은
“
7.1.2.2 CHIP-Rect
부품데이터
설정”
의
“
<Detail>
버튼”
을 참조하십시오
.
7-36
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
7.1.2.2. CHIP-Rect 부품데이터 설정
사각형 CHIP부품에 관한 Align 데이터를 설정합니다.
그림
7.13
“
Package Group = CHIP-Rect
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식할 Camera의 조명을 설정합니다 . 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Size> 영역
Align 크기를 설정합니다.
<Body X> 에디트박스
부품의 X방향 크기를 입력합니다.
<Body Y> 에디트박스
부품의 Y방향 크기를 입력합니다.
<Lead W> 에디트박스
Lead의 X방향 길이를 입력합니다.
<Lead L> 에디트박스
Lead의 Y방향 길이를 입력합니다.
<Use Coil Check> 체크박스
7-37
부품
등록
부품 인식 알고리즘이 없어 제대로 인식하지 못 했던 Coil류의 부품을 인식
하기 위해서 사용됩니다.
<Score> 에디트박스
<Use Coil Check> 체크박스가 선택되었을 때, 활성화됩니다.
부품의 형상을 인식할 때, 인식한 부품의 형상이 <Type> 콤보박스에서
선택된 Vision 알고리즘의 데이터와 얼마나 정확히 일치하는지를 수치화
한 것을 “score”라 고 합니다. 이 “score”는 0에서 1000 점 사이의 값을
가집니다.
여기서 ‘0’을 입력하더라도, 기본값으로 300이 적용
됩니다.
<Type> 콤보박스
인식할 Coil부품을 인식하기에 알맞은 모양을 선택하십시오.
: 좌우에 있는 밝은 형상이 선명하게 인식될 경우
: 좌우에 있는 밝은 형상의 바깥 테두리가 불명확할 경우
: 좌우에 있는 밝은 형상의 안쪽 테두리가 불명확할 경우
: 부품의 중간의 형상이 선명하게 인식될 경우
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
메 모 0603의 Align Data 설정
0603R은 정상적으로 흡착된 경우와 비정상적으로 흡착된 경
우의 이미지의 차이가 적기 때문에 Tolerance항목의 L 을
10%로 설정해야 합니다.
0603C는 조명상태에 따라 부품의 크기가 약간씩 다르게 보
이기 때문에 Tolerance항목의 L 을 20%로 설정해야 합니다.
0603L은 0603C와 동일하게 설정하십시오.
이때, 조명의 설정은 Side는 6, Outer는 5로 설정하십시오.
‘자동 인식
’ 기능을 이용하여 부품을 등록하는 것을 권장합
니다.
<Option> 영역
Align Option데이터를 설정합니다.
<Rough Check> 체크박스
