7-65 부품 등록 1: 리드 끝단 2: 밝은 영역 장착점 티칭 “장착 등록” 대화상자에서 해당 부품의 Reference 를 선택하고 < 수동인식 > 버 튼을 클릭하여 해당 위치로 피두셜 카 메라를 이동시키십시오 . PCB 상의 해당 부품을 위한 삽입 홀들이 SMV ision 창에 전부 보이지 않으므로 티 칭박스를 이용하여 다음 그림과 같이 위쪽의 삽입 홀의 중심을 기준…
7-64
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

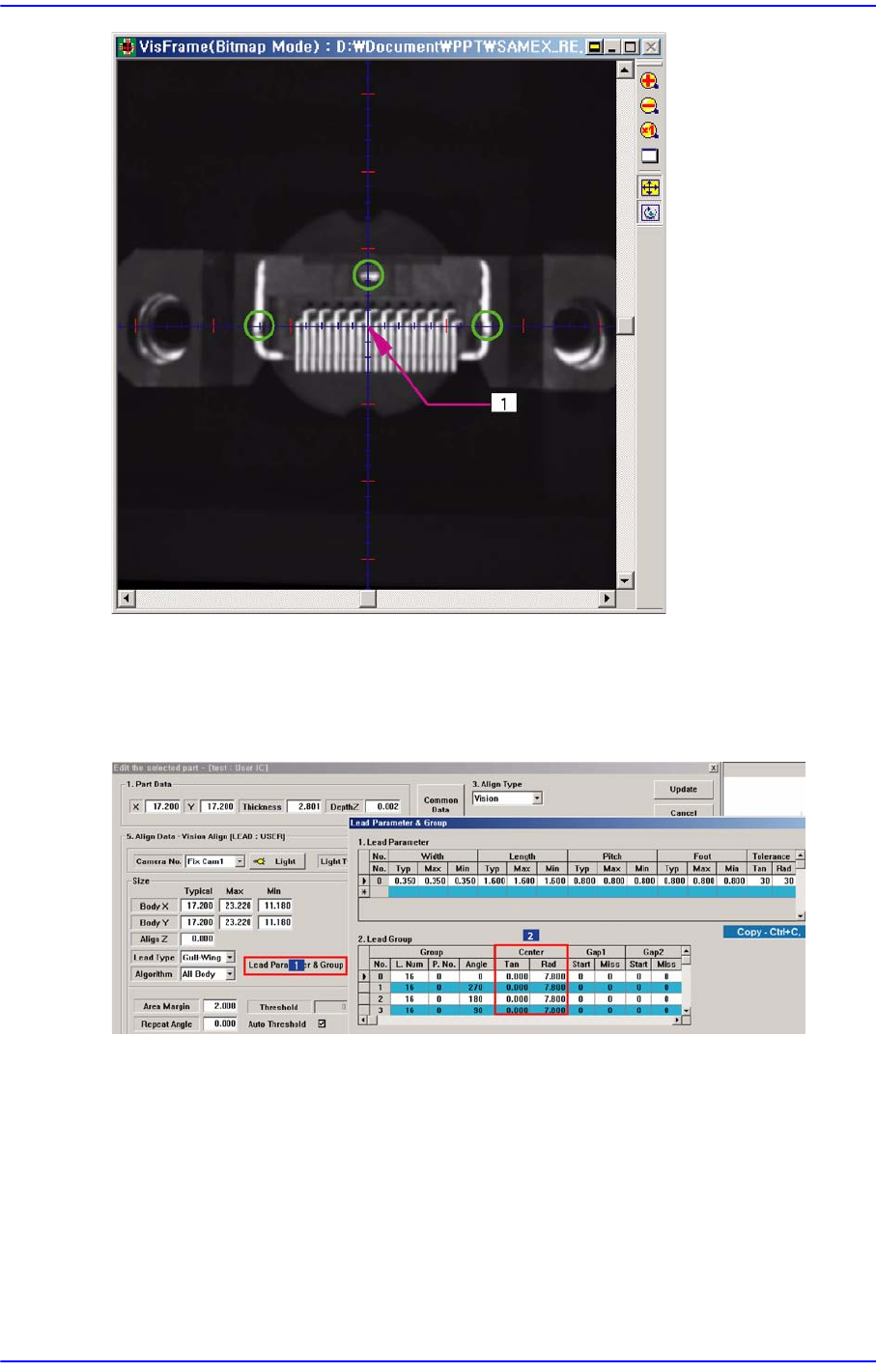

1:
부품의
중심
<Lead Parameter & Group> 버튼을 클릭하여 리드 파라메터 중 Lead Center의 Rad
와 Tan 값을 변경하십시오 . 이때, 다음 그림과 같이 리드의 끝단이 부품상의 밝
은 영역과 수평선 상에 나란히 놓이지 않도록 조정하십시오
7-65
부품
등록
1:
리드
끝단
2:
밝은
영역
장착점 티칭
“장착 등록” 대화상자에서 해당 부품의 Reference를 선택하고 <수동인식> 버
튼을 클릭하여 해당 위치로 피두셜 카메라를 이동시키십시오.
PCB상의 해당 부품을 위한 삽입 홀들이 SMVision창에 전부 보이지 않으므로 티
칭박스를 이용하여 다음 그림과 같이 위쪽의 삽입 홀의 중심을 기준으로 장착점
의X좌표를 결정하십시오 .
티칭박스를 이용하여Y축 방향으로 피두셜 카메라를 이동시켜 다음의 그림과
같이 삽입 홀의 중심
을 기준으로 장착점의Y좌표를 결정하십시오. 이렇게 함으
7-66
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
로써 부품의 중심과 장착점을 일치시킬 수 있습니다.
