插入顶针。
按下紧急停机按钮之后，打开上部机门。按照基板的宽度，将顶针插在顶板上。使用选配的平面支撑夹具时，
也可以和顶针同时使用。

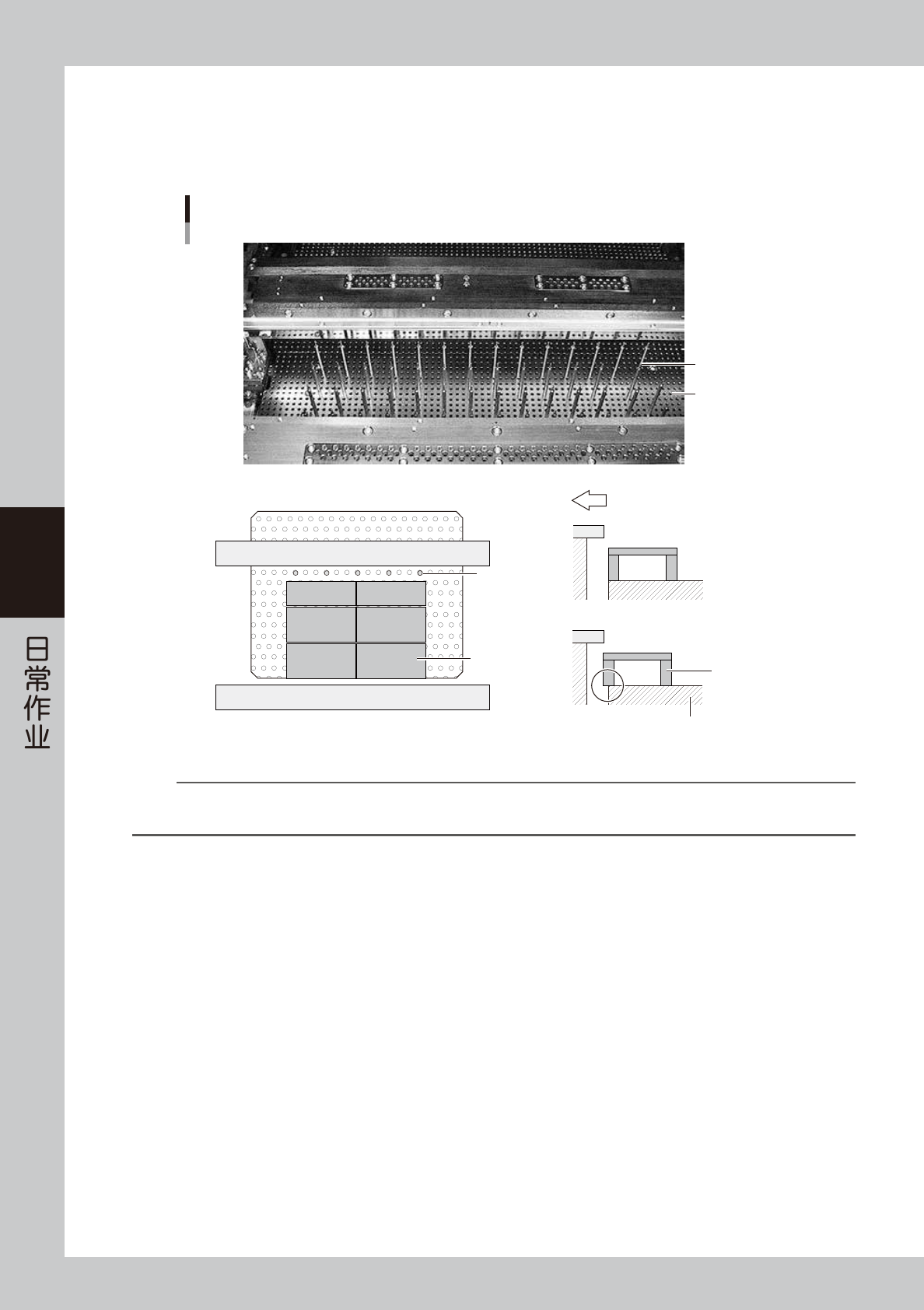

排列顶针
顶针
矩阵式顶板
OK
NG
顶针
〔平面支撑夹具与顶针同时使用时〕
平面支撑夹具
平面支撑夹具
印刷机正面
矩阵式顶板
65401-N1-00
n
要点
有关顶针的排列，可按 [ 印刷 ] -“基板”画面的 [ 排列顶针 ] 按钮，在顶针画面预先输入顶针的排列，会更便于生产。
详细内容，请参阅第 7 章“3. 顶针的排列”。
4
解除印刷机的紧急停机状态。
1. 关闭上部机门。
2. 向右转动紧急停机按钮解除印刷机的紧急停机状态。
3. 按操作面板的 [READY] 按钮。
5
按 [ 传入基板 ] 按钮，传入基板。
按照画面的提示，传入基板。基板自动被固定在印刷位置。
e
6
确认基板的固定状态。
1. 按下紧急停机按钮之后，打开上部机门。
2. 用手触碰固定在传送轨上的基板，确认没有歪斜或松动。
4-7
4
5.清洁用卷纸的更换
清洁用卷纸已全部卷尽或因切换生产品种需改用不同尺寸的卷纸时，必须按照下列步骤更换卷纸。
c
注意
为防止发生故障，务必使用下表所示的 YAMAHA 原装清洁卷纸。
■ 清洁卷纸的零部件编号
零部件编号 零部件名 备注
KHT-M3660-00X BENCOT, ROLL 530
卷纸宽
530mm
KGY-M3660-A0X BENCOT, ROLL 440
卷纸宽
440mm
KGY-M3660-B0X BENCOT, ROLL 360
卷纸宽
360mm
KGY-M3660-C0X BENCOT, ROLL 260
卷纸宽
260mm
c
注意
必须根据刮刀头的宽度选择清洁卷纸。如果卷纸的宽度不符，会损伤刮刀头和网板。
c
注意

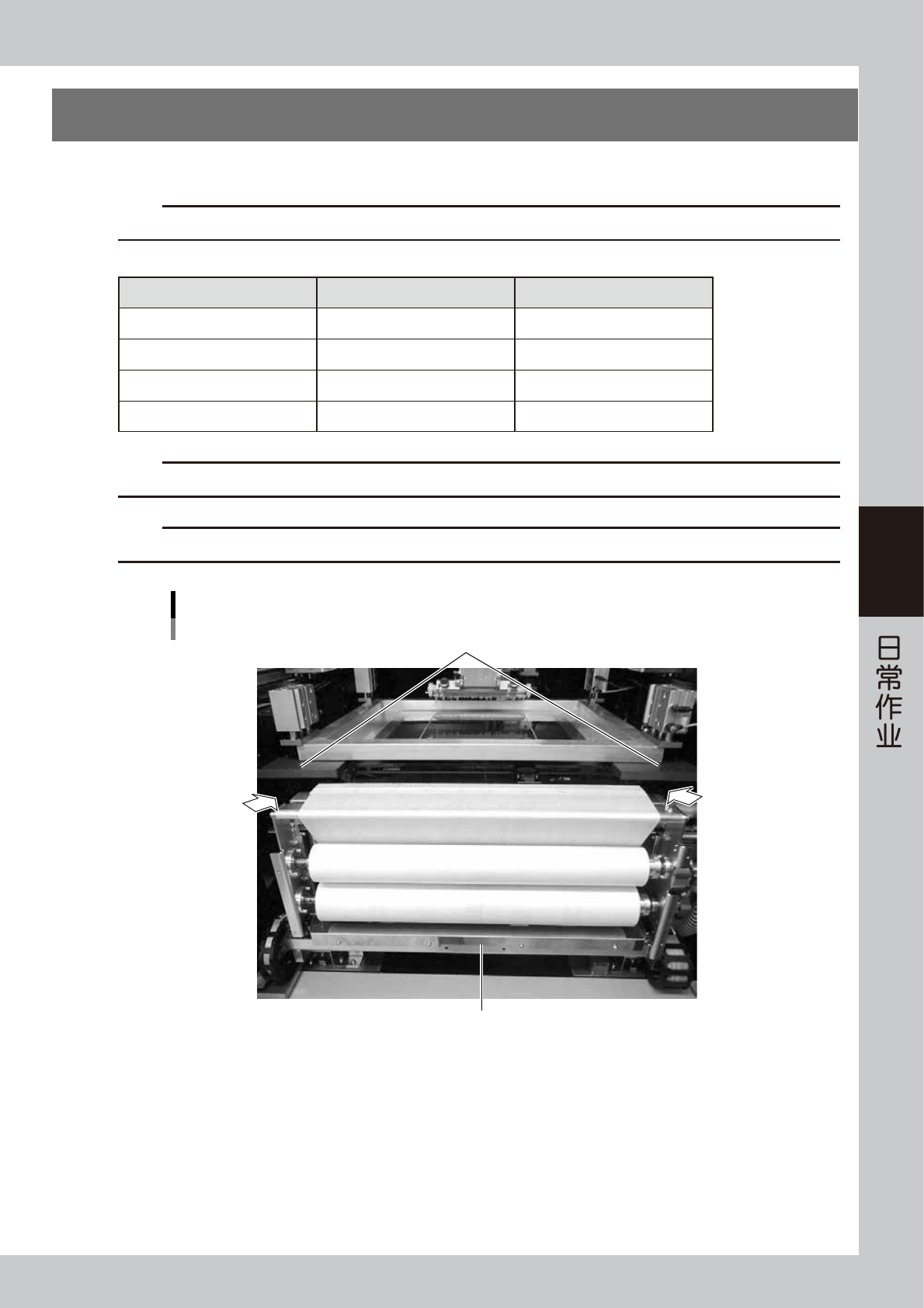

用手握着把手移动清洁装置时，清洁装置与网板托板之间的缝隙 ( 下图中箭头所示的位置 ) 可能会夹伤手，请务必注意。
清洁装置
网板托板
清洁装置
65402-N1-00
4-8
4
5.1 使用相同尺寸的卷纸时
e
1
按急停按钮之后，打开正面盖板。
2
取出卷取用卷轴上已用完的卷纸。
向左按住已用完的卷纸，将其从卷取侧卷轴 ( 下侧 )
取出。同时，将嵌在卷芯右端的卷轴支架也一并取
出。
3
将留在上侧卷轴的卷芯更换到卷取侧卷
轴上。
向左按住上侧卷轴上的空卷芯，连同插在卷芯右侧
的卷轴支架一并取出，再将其嵌入卷取侧卷轴 ( 下
侧)上。
4
将卷轴支架插入新卷纸的卷芯中。
拔出插在已用完的卷芯右端的卷轴支架，并插入新
卷纸的卷芯右端。
65403-N1-00
n
要点
将卷轴支架插入新卷纸的卷芯时，务必注意卷纸的送纸方向。
5
将新的卷纸嵌入上侧的卷轴。
向左按住卷纸，将卷纸嵌入上侧卷轴中。确认卷轴
支架已完全嵌入卷轴支架导槽中。
6
将卷纸穿过导向轴。
如右图所示，将卷纸穿过导向轴。穿过时，注意保
持卷纸的左右平衡。
65404-N1-00
c
注意
请勿使用卷纸的反面。
7
将新卷纸的前端固定在卷取侧的卷芯上
(Step3 中已嵌在卷取侧卷轴上 )。
使用粘胶带等固定卷纸。固定时，注意使卷纸卷动
时能够保持平行。固定后再转动卷轴 2 〜 3 圈卷紧
卷纸。
n
注意
请务必卷紧卷纸。因为，在卷纸松弛状态下运行印刷机，卷
纸筒可能会与各部位发生碰撞导致印刷机被损坏。
8
关闭正面盖板，解除紧急停机状态。

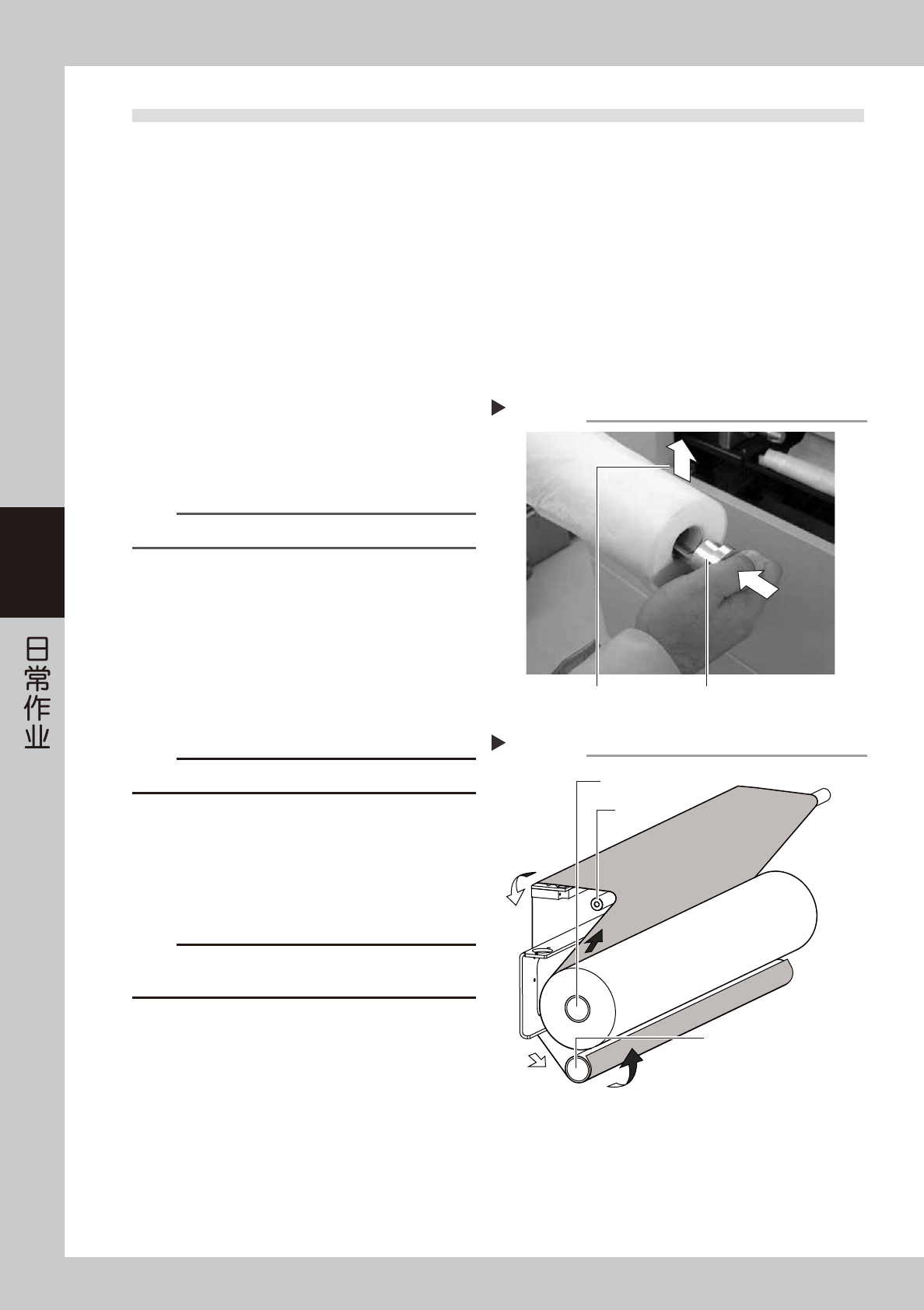

插入卷轴支架
Step 4
卷轴支架
卷纸的送纸方向
穿卷纸的方法
Step 6
卷取轴
新卷纸
导向轴
