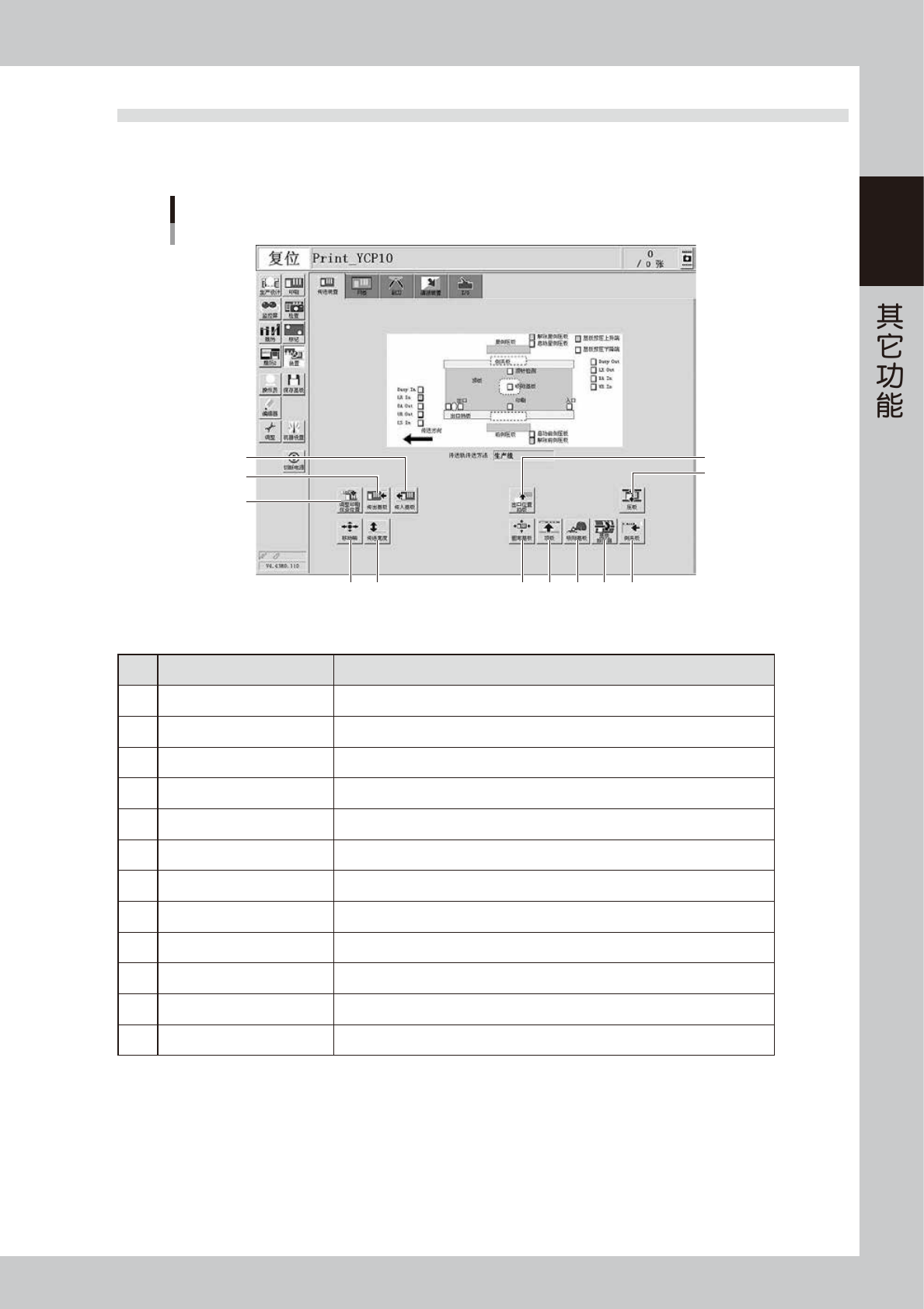

4.2 [ 装置 ] -“传送装置”画面
在 [ 装置 ] -“传送装置”画面，可以手动操作传送装置的各个装置，还可以在传送装置的示意图上确认与传送装
置相关的传感器和输入输出信号的状态。下面，介绍各按钮的功能。
[装置] -“传送装置”画面
3
4 5
8 9 10 11 12
6
7
2
1
66719-N1-00
■ 操作按钮
按钮名 功能
1
[ 调整印刷作业位置 ] 按钮 打开“位置移动”画面，选择想要操作的项目。想要插入顶针时，选择“确认传送”。
2
[ 传出基板 ] 按钮 将基板从基板工作台传出。
3
[ 传入基板 ] 按钮 将基板传入基板工作台。
4
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
5
[ 传送宽度 ] 按钮 调节传送宽度。
6
[ 出口位置挡板 ] 按钮 想要使传出的基板在出口处停下时使用。
7
[压板]按钮 使压板运行。
8
[ 固定基板 ] 按钮 使固定基板的各个组件运行，将基板固定在印刷位置。
9
[顶板]按钮 使顶板上下移动。
10
[ 吸附基板 ] 按钮 开、关基板吸附装置 ( 选配 )。
11
[ 基板按压器 ] 按钮 开、关基板按压器 ( 选配 )。
12
[ 侧夹板 ] 按钮 开、关侧夹板。
7-20
7
4.3 [ 装置 ] -“网板”画面
在 [ 装置 ] -“网板”画面，可以手动操作 [ 吸附网板 ]，还可以在示意图上确认网板传感器的状态。
下面，介绍各按钮的功能。
[装置] -“网板”画面
3
1 2
66720-N1-00
■ 操作按钮
按钮名 功能
1
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
2
[ 吸附网板 ] 按钮 开、关网板吸附装置。
3
[ 基准标记校正 ] 按钮 识别网板基准标记。
7-21
7
4.4 [ 装置 ] -“刮刀”画面
在 [ 装置 ] -“刮刀”画面，可以手动操作刮刀头，还可以在示意图上确认刮刀头传感器的状态。
下面，介绍各按钮的功能。
[装置] -“刮刀”画面
3
4
1
2
〈3S刮刀〉
〈双刮刀〉
66721-N1-10
■ 操作按钮
按钮名 功能
1
[ 移动刮刀 ] 按钮 将刮刀移到装卸位置 ( 前侧 ) 或退避位置 ( 里侧 )。
2
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。
3
[ 刮刀印刷方向 ] 按钮 切换刮刀的印刷方向。
4
[刮刀1下降]按钮
[刮刀2下降]按钮
( 仅限双刮刀规格 )
使刮刀 1 或刮刀 2 上下移动。
参考
读入基板程序之后或按下操作面板的 [RESET] 按钮之后，刮刀的印刷方向首先从前侧向里侧移动。之后，交替切换印刷方向。
