2.3 传送带张力的调节
传入、传出装置通过传送带的转动传送基板。若传送带的张力太弱，传送带将在驱动轮之间打滑，不能稳定传送
基板。相反，若传送带的张力太强，则会导致传送带磨损过快。需要调节传送带的张力时，请按照下列步骤进行。
可调侧传送轨与固定侧传送轨的传送带调节方法相同。
n
要点
印刷机出厂的时期不同，不仅使用的传送带种类不同，而且传送带的安装路径与张力的调节方法也有所不同。
请在确认传送带的种类之后，从下列调节方法中选择适合所用传送带使用的方法调节。
■辨认传送带的方法
TypeA(KLV-M9127-00X)
•
传送轨的下游侧 ( 出口位置之前 ) 没有惰轮。
•
张力调节是通过调整施加张力的带轮的位置进行调节。
TypeB(KLV-M9127-01X)
•
传送轨的下游侧 ( 出口位置之前 ) 有惰轮。
•
张力调节是通过调整张力调节板的位置进行调节。

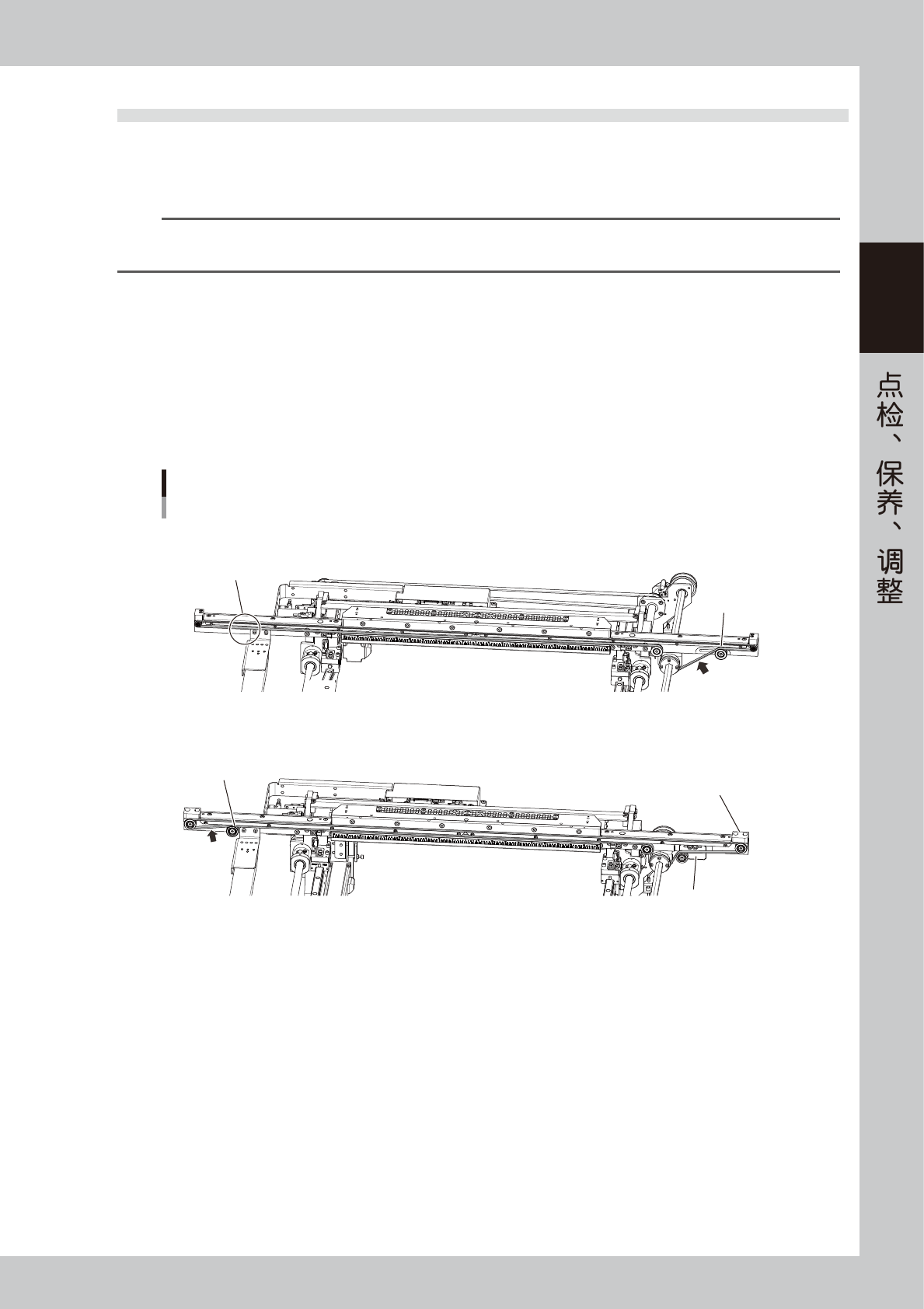

传送带的辨认方法
测定张力的
位置
无惰轮
传送带 Type A
传送带 Type B
有惰轮
测定张力的
位置
张力调节板
施加张力的带轮
末端块的形状不一样
55222-N1-00
■需准备的工具
•
内六角扳手 (3mm、4mm、5mm)
•
张力计
•
油性记号笔 ( 作记号用 )
•
直尺 ( 测量跨距用 )
2-8
2
2.3.1 传送带 TypeA
1
将传送宽度调到便于调节张力的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入适当数
值 ( 可伸入内六角扳手进行操作的宽度 ) 之后，
按 [OK] 按钮。传送宽度变为指定的宽度。
56202-N1-00
e
2
按急停按钮之后，打开上部机门。
为保障作业安全，请务必将印刷机置于急停状态。
3
拆卸网板导板。
拆卸左右网板固定夹部的网板导板。
如右图所示，用内六角扳手 (3mm) 拆卸右侧网板导
板的 4 处固定螺栓，取下网板导板。再按照相同要
领拆卸左侧的网板导板。
55216-N1-10
4
放松传送带的张力。
1. 放松传送带的张力之前，先在施加张力的带轮
位置用油性记号笔作上记号。
2. 用内六角扳手 (4mm、5mm) 拧松施加张力的带
轮的固定螺栓 ( 无需拆下 )，放松传送带的张力。
5
调节传送带的张力。
加大张力时，将施加张力的带轮向右图中黑色箭头
所示方向滑动 ；减弱张力时，向白色箭头所示方向
滑动之后，预拧紧固定螺栓。
55202-N1-10
6
测量跨距。
用直尺测量右图中所示“测量跨距”位置的距离 ( 带
轮与带轮之间的距离 )。
55223-N1-00
调节传送宽度
Step 1
调节传送带的张力
Step 4-5
施加张力的带轮的固定螺栓
施加张力的带轮
内六角扳手 (5mm)
内六角扳手 (4mm)
传送带
作记号
拆卸网板导板
Step 3
固定螺栓
网板导板
测量跨距
Step 6
施加张力的带轮
测量跨距
设定跨距
2-9
2
7
确定设定跨距。
参照右表，根据测量的跨距确定设定跨距的值。
55224-N1-00
8
输入跨距值。
将确定的设定跨距值输入张力计中。
•
张力计的设定值
WEGHT : 1.3g/m
WIDTH : 6mm
SPAN : 确定的设定跨距值
9
测定传送带的张力。
如右图所示，在张力测定位置使用张力计设定传送
带的张力。
张力规格值 ：12.5 〜 19N
55225-N1-00
n
要点
测定或调节张力时，请务必使用张力计。
0
调整施加张力的带轮的位置。
1. 根据传送带张力的测定结果，调整施加张力的
带轮的位置，反复进行 Step5 〜 Step9 的步骤，
直至传送带的张力进入张力规格值的范围以内。
2. 传送带的张力进入张力规格值的范围以内之后，
拧紧施加张力的带轮的固定螺栓。
55226-N1-00
c
注意
施加张力的带轮固定螺栓的拧紧扭矩为 5.5N
•
m。
请勿拧得过紧。
q
确认传送带的安装状态。
1. 解除印刷机的急停状态。
2. 按 [ 装置 ] 按钮打开“传送装置”画面，按 [ 传
入基板 ]、[ 传出基板 ] 按钮传送基板，检查传
送状态。
3. 若带轮打滑，或传送带转动不顺畅或过于挠曲
时，需调节施加张力的带轮的位置，并再次传
送基板检查传送状态。
w
将网板导板装回原位。
用内六角扳手 (3mm) 将网板导板 (4 根固定螺栓 )
装回原位。
测量跨距 设定跨距 测定跨距 设定跨距
确定设定跨距
Step 7
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
张力测定位置
Step 9
张力测定位置
张力规格值：12.5〜19 N
调整施加张力的带轮的位置
Step 10
施加张力的带轮的固定螺栓
内六角扳手 (5mm)
减弱张力
加大张力
内六角扳手 (4mm)
