1-7 1 3. 印刷部 通过采用可以对印压等进行反馈控制的刮刀头和高刚性印刷工作台，从而实现了高精度、高速度的印刷。 3.1 刮刀头与印刷工作台 刮刀头与印刷工作台 1 2 3 6 4 5 65106-N1-00 1. 刮刀头 使刮刀上下 (SZ 轴方向 )、前后 (SY 轴方向 ) 移动。3S 刮刀还可以向 R 方向作轻微转动。 2. 刮刀架 通过 2 根螺钉可以很容易地安装刮刀。 3. 网板固定夹 使网板框固定在印刷部。网板…
1-6
1
2.3 键盘(选配)
作为可选配置，本印刷机可以选配操作机器与编辑数据用的键盘。选择画面上的图标按钮或参数时，转动轨迹球
使光标对准之后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在印刷机上加装键盘架，并将键盘的 USB 插头插在印刷机的 USB 端口中。
键盘
键盘专用USB端口
键盘架
轨迹球
禁止使用此处的USB端口
左键、右键
65105-N1-00
c
注意
上图中的键盘专用 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。
请勿与其它 USB 设备连接。
此外，如果连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用。
c
注意
键盘上的 USB 端口，请勿使用。受电力不足等的影响，可能会无法正常使用。
1-7
1
3.印刷部
通过采用可以对印压等进行反馈控制的刮刀头和高刚性印刷工作台，从而实现了高精度、高速度的印刷。

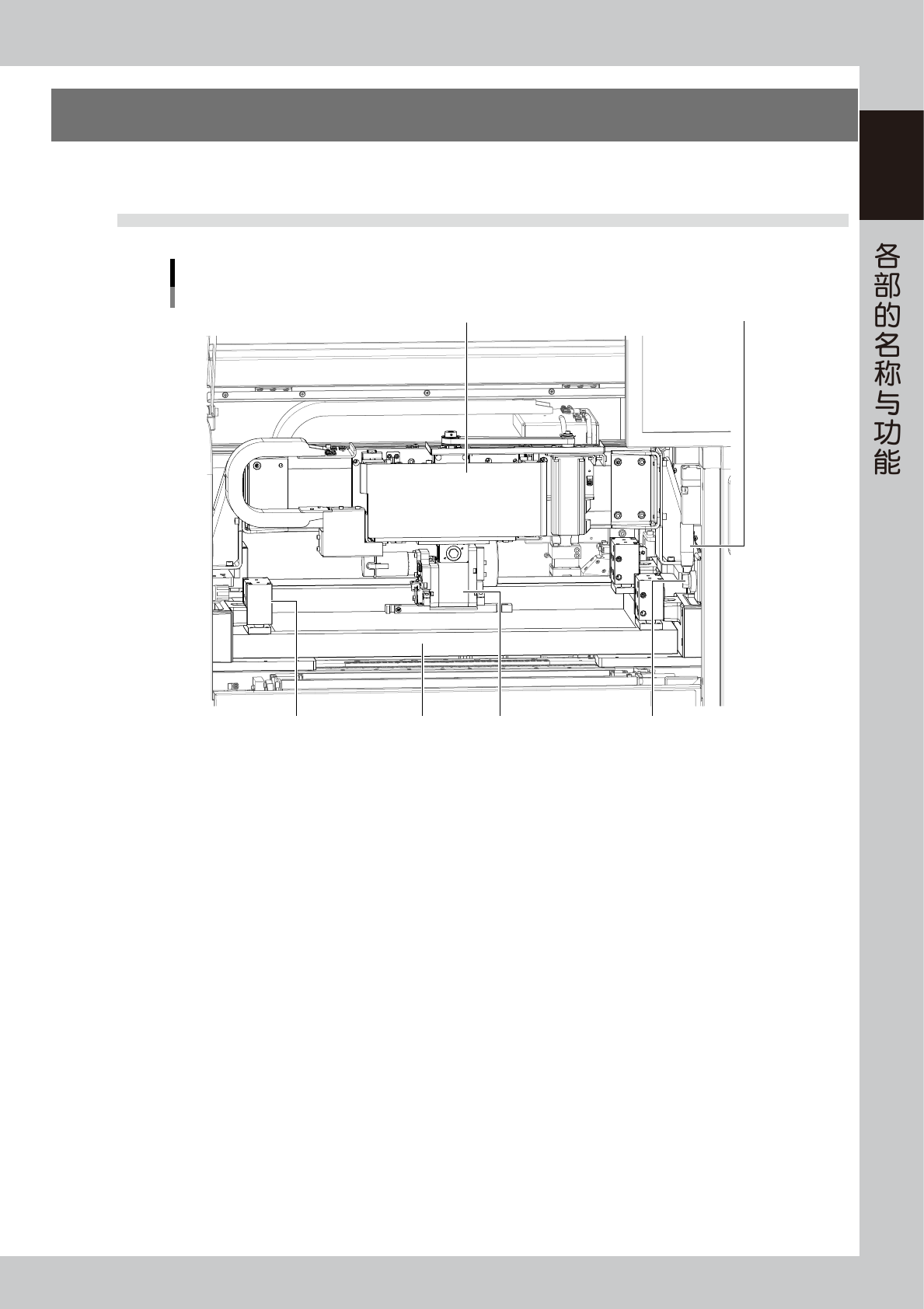

3.1 刮刀头与印刷工作台
刮刀头与印刷工作台
1
23
6
4
5
65106-N1-00
1. 刮刀头
使刮刀上下 (SZ 轴方向 )、前后 (SY 轴方向 ) 移动。3S 刮刀还可以向 R 方向作轻微转动。
2. 刮刀架
通过 2 根螺钉可以很容易地安装刮刀。
3. 网板固定夹
使网板框固定在印刷部。网板固定夹左右各有 2 个 ( 共４个 )。
使用小网板时，在里侧的两个固定夹处装上专用连接器后使用。
4. 网板固定夹开关
向左、右转动可以松开、夹固网板固定夹。
5. 网板 ( 用户自备件 )
通过调节网板止动销的位置，可以使用各种尺寸的网板。
有关网板尺寸与网板止动销位置之间的关系，请参阅第 4 章“7.2.1.网板尺寸与网板止动销的位置”。
6. 把手
在伺服停止状态下用手前后移动刮刀头时，使用右侧的把手。切勿直接用手推动刮刀头部和刮刀。
1-8
1
3.2 3S 刮刀
3S 刮刀可任意调节刮刀的迎角角度。往、返都在同一个面刮取锡膏，不会浪费锡膏。按照订购要求，印刷机出厂时，
可从 L250mm、L300mm、L350mm、L400mm、L440mm、L530mm 中任选一款橡胶制或金属制刮刀作为随机附件。
3S刮刀
1
2
3
3
65107-N1-00
1. 锡膏刮取部
边均匀地刮取网板上的锡膏边在基板上印刷。3S 刮刀的刮取部有双刃型的橡胶制或金属制 2 种。
2. 固定旋钮
固定旋钮是将刮刀安装在刮刀头支架上用的螺钉。
3. 侧板
防止网板上的锡膏从刮刀的两侧溢出。侧板采用嵌入结构，清洁刮刀时可以简单地进行拆装。
