1.3.2 NEXTINTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0100320] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0100323] ∶ ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100320)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100323)
+24V
LS IN
(N0100324)
BA OUT
(T01000E5)
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号

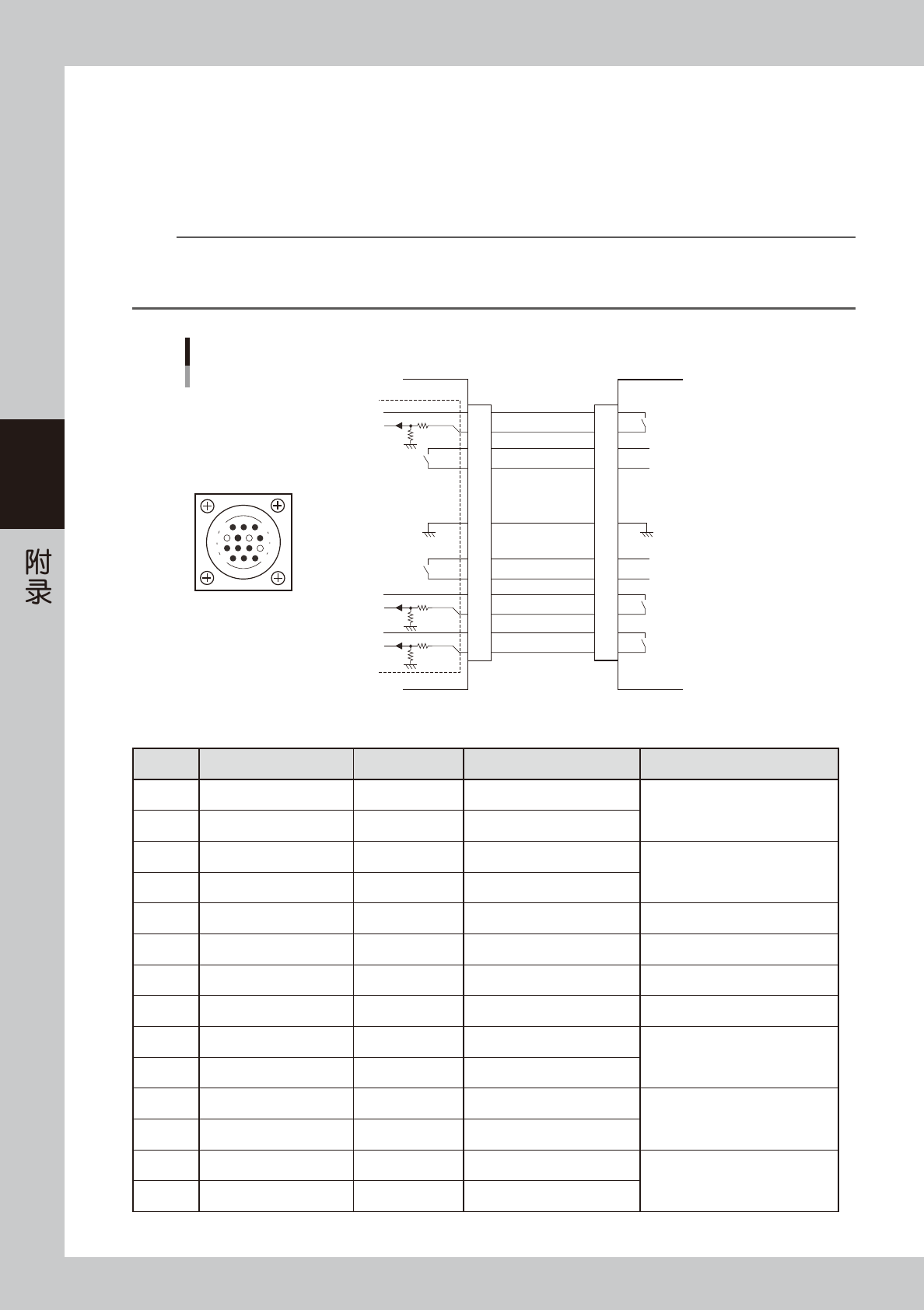

NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
55A06-N1-00
■ 传送基板的信号 (NEXTINTERFACE)
Pin No.
信号名 地址 输入、输出规格 信号规格
1 +24V
共模输入范围 (
+24V
)
输入正在传入基板的信号
2 BUSY IN N0100320
输入电压
3 BA OUT T01000E5
继电器触点输出
输出要求传出基板的信号
4 BA OUT T01000E5
继电器触点输出
5
有仿真针脚 防止误插入
6
空脚
7 GND
8
空脚
9 UR OUT T01000E6
继电器触点输出
输出正在自动运行的信号
10 UR OUT T01000E6
继电器触点输出
11 +24V
共模输入范围 (
+24V
)
输入正在自动运行的信号
12 LR IN N0100323
输入电压
13 +24V
共模输入范围 (
+24V
)
输入基板正在机器间待机的信号
14 LS IN N0100324
输入电压
A-7
A
2.逆变器 ( 吸入式鼓风机 )

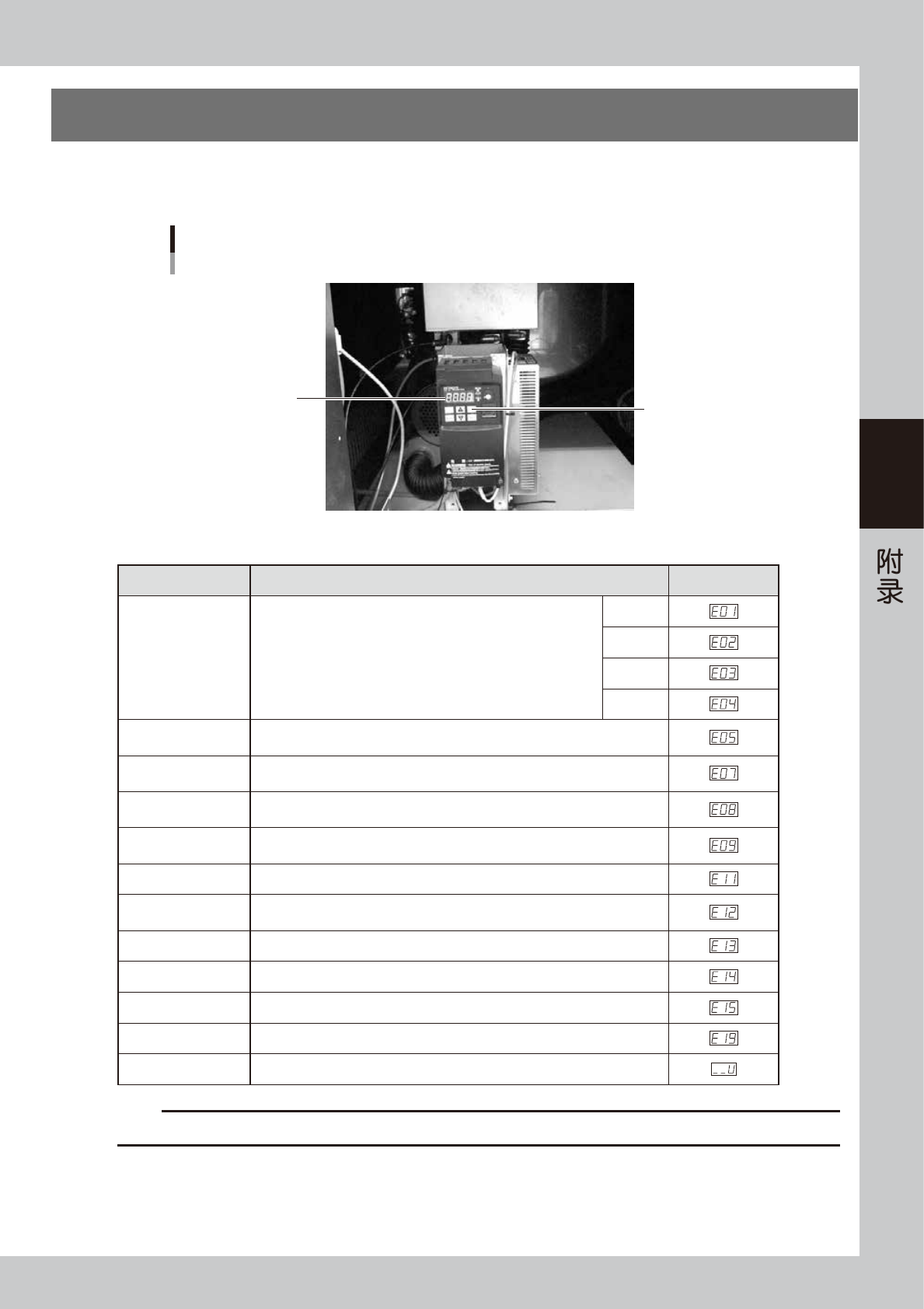

YCP10 印刷机内的吸入式鼓风机使用了逆变器。逆变器或吸入式鼓风电机发生故障时，印刷机的操作画面会显示
错误警告画面。此时，务必确认逆变器显示窗中显示的错误代码，并与本公司或代理商联系。
逆变器
印刷机正下方盖板内
逆变器的
显示窗
复位按钮
55A07-N1-00
■ 逆变器的错误显示
错误 内容 错误代码
超电流保护
电机受到限制或突然减速，会导致大量电流流入逆变器而发生故障。
为此，电流保护电路会被启动，断开逆变器的输出。
定速时
减速时
加速时
其它
超负荷保护
检出逆变器的输出电流，电机超负荷运行现象发生后，逆变器的内置热电子会检
出并断开逆变器的输出。
超电压保护
来自电机的再生热量及受电电压过高时，一旦转换器部的电压上升超过规定，保
护电路立即作动，断开逆变器的输出。
记忆显示错误
因外来噪声干扰、温度异常上升等原因，导致逆变器的内置
EEPROM
发生异常
时，断开逆变器的输出。
电压不足保护
因逆变器的受电电压下降，控制电路会无法正常工作，受电电压降至规定以下时，
便会断开输出。
CPU
出错 当内置
CPU
发生误动作或异常情况时，会断开输出。
外部跳闸
外部的机器、装置发生异常情况时，逆变器获得此信号后，断开输出。
(
选择外部跳闸功能时
)
USP
出错 在逆变器处于
RUN
状态下接通电源时显示的错误
(
选择
USP
功能时有效
)
。
接地保护 接通电源时，检出逆变器的输出部和电机之间的接地状况，保护逆变器。
受电过电压保护 受电电压高于规格值时，接通电源
100
秒后会检出并断开输出。
温度异常 因冷却扇停止运行等原因导致主电源部温度上升时，断开逆变器的输出。
电压不足待机中 表示因逆变器的受电电压下降，已断开了输出，正处于待机状态中。
c
注意
发生故障或问题时，请与本公司或代理商联系。
