A-4
A

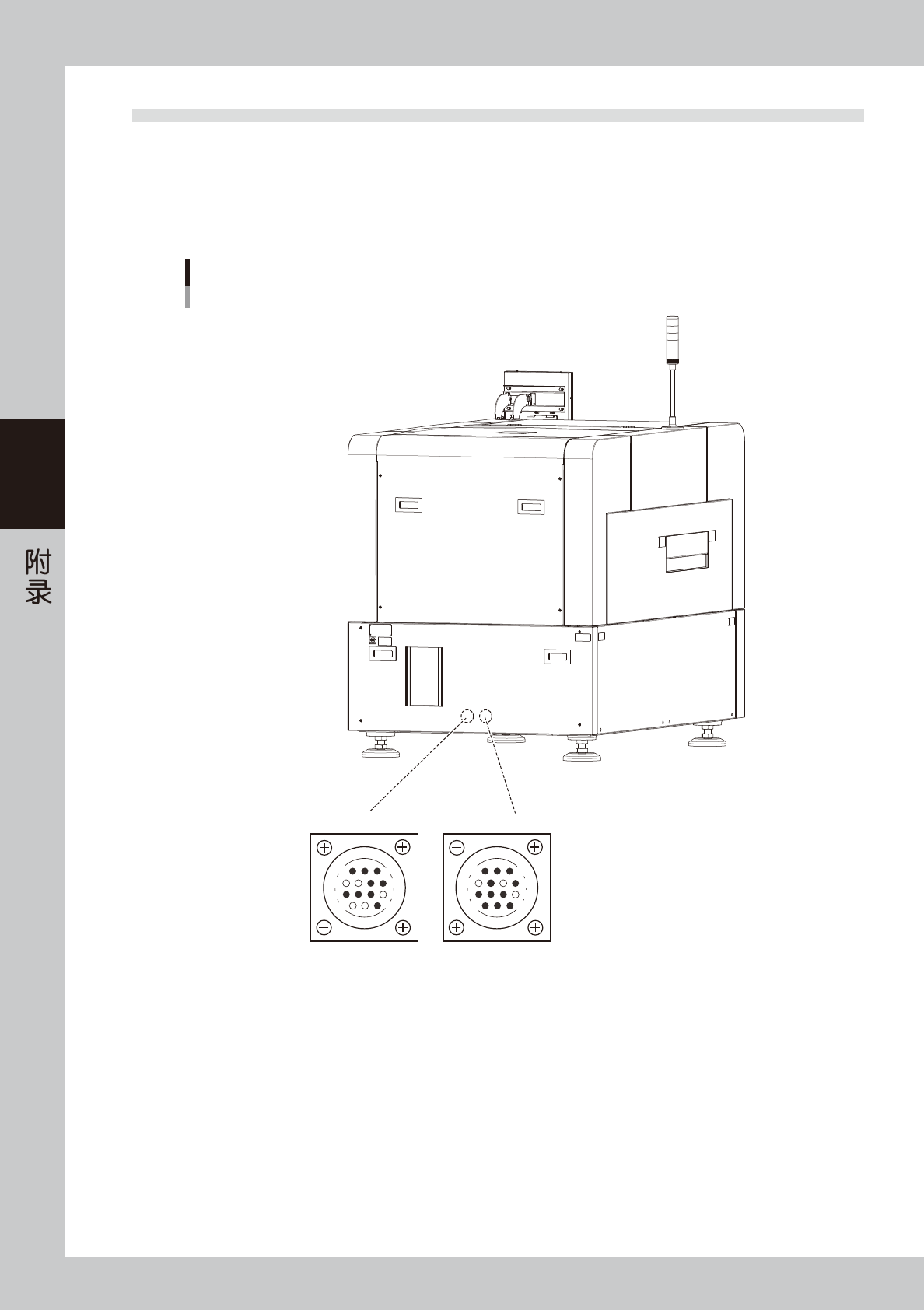

1.3 机器间输入、输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由印刷机背面下方盖板内的 NEXT INTERFACE 和
PREVIOUS INTERFACE 接口完成。
NEXT INTERFACE 接口与下游机连接，PREVIOUS INTERFACE 接口与送板机等上游机连接。如果是右→左传送基
板的标准印刷机，面向印刷机背面时左侧接口为 PREVIOUS INTERFACE，右侧接口为 NEXT INTERFACE。两个接
口都使用 AMP 206043-1(14 针连接器 )。
Connector : AMP 206043-1 (14-pin receptacle)
NEXT INTERFACE
14
11
12
7
4
8
3
1
PREVIOUS INTERFACE
14
11
12
7
4
8
1
3
机器间输入、输出用接口
背面下方盖板内
55A04-N1-00
A-5
A
1.3.1 PREVIOUSINTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板。
1.本机处于可传入基板的状态 (BUSYOUT ∶ ON)
2.从上游机输入了传入基板的信号 (BAIN[N0100321] ∶ ON)
3.从上游机输入了正在自动运行的信号 (URIN[N0100322] ∶ ON)
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过进口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY OUT
(T01000E4)
+24V
+24V
LR OUT
(T01000E7)
UR IN
(N0100322)
BA IN
(N0100321)
I/O BOARD
7
12
4
8
1
14
11
3
输入 正在传入基板的信号
输出 要求传出基板的信号
输出 正在自动运行的信号
输入 正在自动运行的信号

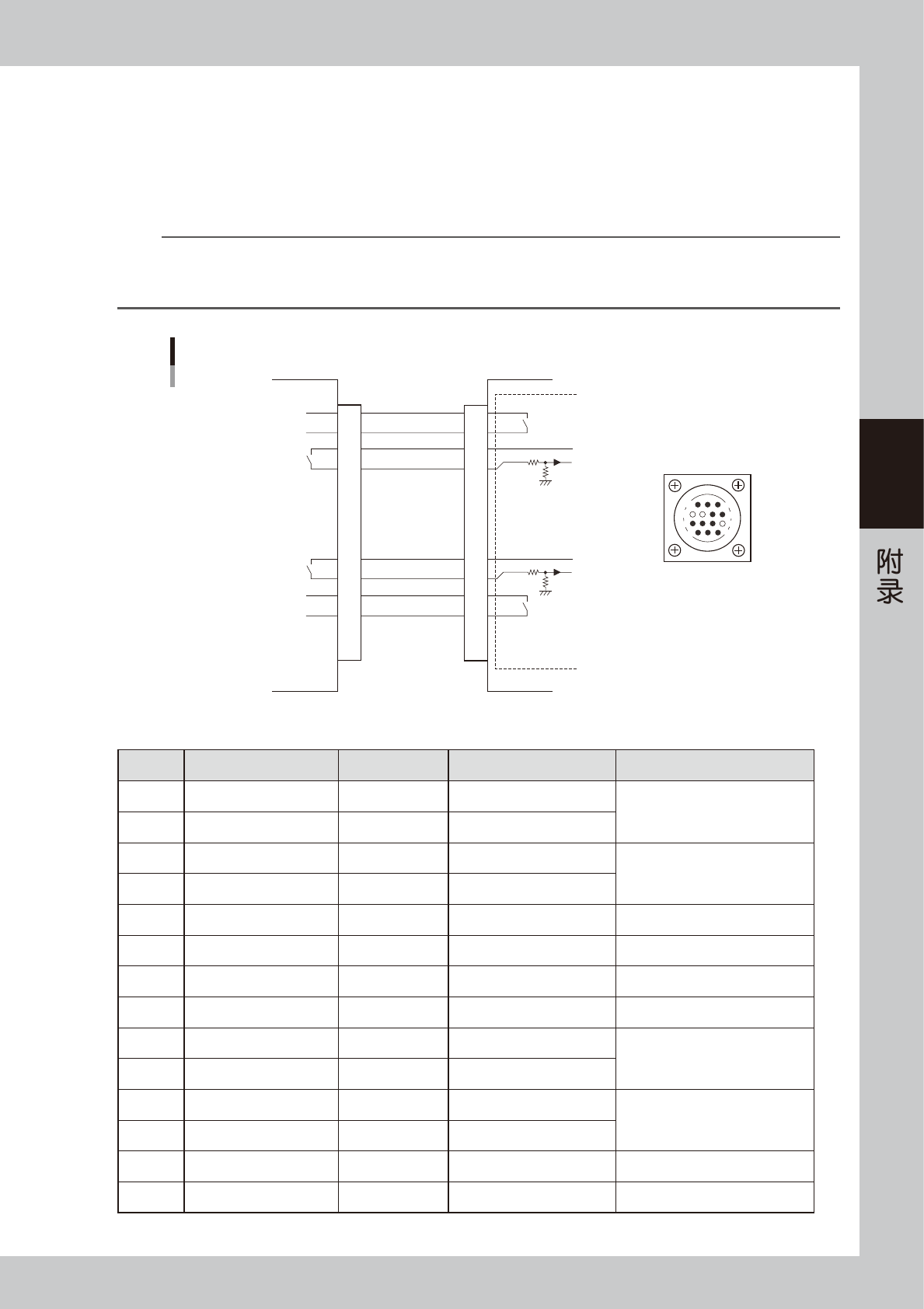

PREVIOUS INTERFACE 电路
本机 PREVIOUS INTERFACE上游机
PREVIOUS INTERFACE
接口
AMP 206043-1
(14针连接器)
55A05-N1-00
■ 传送基板的信号 (PREVIOUSINTERFACE)
Pin No.
信号名 地址 输入、输出规格 信号规格
1 BUSY OUT T01000E4
继电器触点输出
输出正在传入基板的信号
2 BUSY OUT T01000E4
继电器触点输出
3 +24V
共模输入范围 (
+24V
)
输入要求传出基板的信号
4 BA IN N0100321
输入电压
5
空脚
6
有仿真针脚 防止误插入
7
空脚
8
空脚
9 +24V
共模输入范围 (
+24V
)
输入正在自动运行的信号
10 UR IN N0100322
输入电压
11 LR OUT T01000E7
继电器触点输出
输出正在自动运行的信号
12 LR OUT T01000E7
继电器触点输出
13
空脚
14
空脚
A-6
A
1.3.2 NEXTINTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0100320] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0100323] ∶ ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100320)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100323)
+24V
LS IN
(N0100324)
BA OUT
(T01000E5)
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
55A06-N1-00
■ 传送基板的信号 (NEXTINTERFACE)
Pin No.
信号名 地址 输入、输出规格 信号规格
1 +24V
共模输入范围 (
+24V
)
输入正在传入基板的信号
2 BUSY IN N0100320
输入电压
3 BA OUT T01000E5
继电器触点输出
输出要求传出基板的信号
4 BA OUT T01000E5
继电器触点输出
5
有仿真针脚 防止误插入
6
空脚
7 GND
8
空脚
9 UR OUT T01000E6
继电器触点输出
输出正在自动运行的信号
10 UR OUT T01000E6
继电器触点输出
11 +24V
共模输入范围 (
+24V
)
输入正在自动运行的信号
12 LR IN N0100323
输入电压
13 +24V
共模输入范围 (
+24V
)
输入基板正在机器间待机的信号
14 LS IN N0100324
输入电压
