4-24
4
9.开始印刷基板
锡膏的滚动运行完成之后，即可开始印刷基板。
1
打开“生产设计”画面，设置预定生产张数和运行速度。
“生产设计”画面
设置运行速度(%)
设置预定生产张数
66413-N1-00
2
开始运行。
1. 向右转动紧急停机按钮解除紧急停机状态之后，按操作面板的 [READY] 按钮。
2. 确认安全之后，按操作面板的 [START] 按钮。
3. 入口传感器感应到基板后，传送带开始转动并将基板传送到印刷位置，开始印刷锡膏。
w
警告
印刷机上部指示灯的绿灯亮时 ( 自动运行中 )，必须关闭上部机门 ( 安全盖 )，严禁触摸印刷机的可动部。
操作面板
[START]按钮
65422-N1-00
参考
清洁方法设置为“自动”时，印刷机按照指定的基板张数 ( 或时间间隔 ) 自动清洁网板。需要在中途中断生产时，按操作面板的 [STOP]
按钮。需要在完成当前基板的印刷并传出基板之后再中断生产时，则按“生产设计”画面的 [ 传出后停机 ] 按钮。
详细内容，请参阅本章“10. 结束生产”。
4-25
4
3
根据需要打开监控屏画面。
生产过程中需要确认运行状态时，可按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“视觉”、“刮刀印压”等
选项卡 , 查看相关的生产信息。

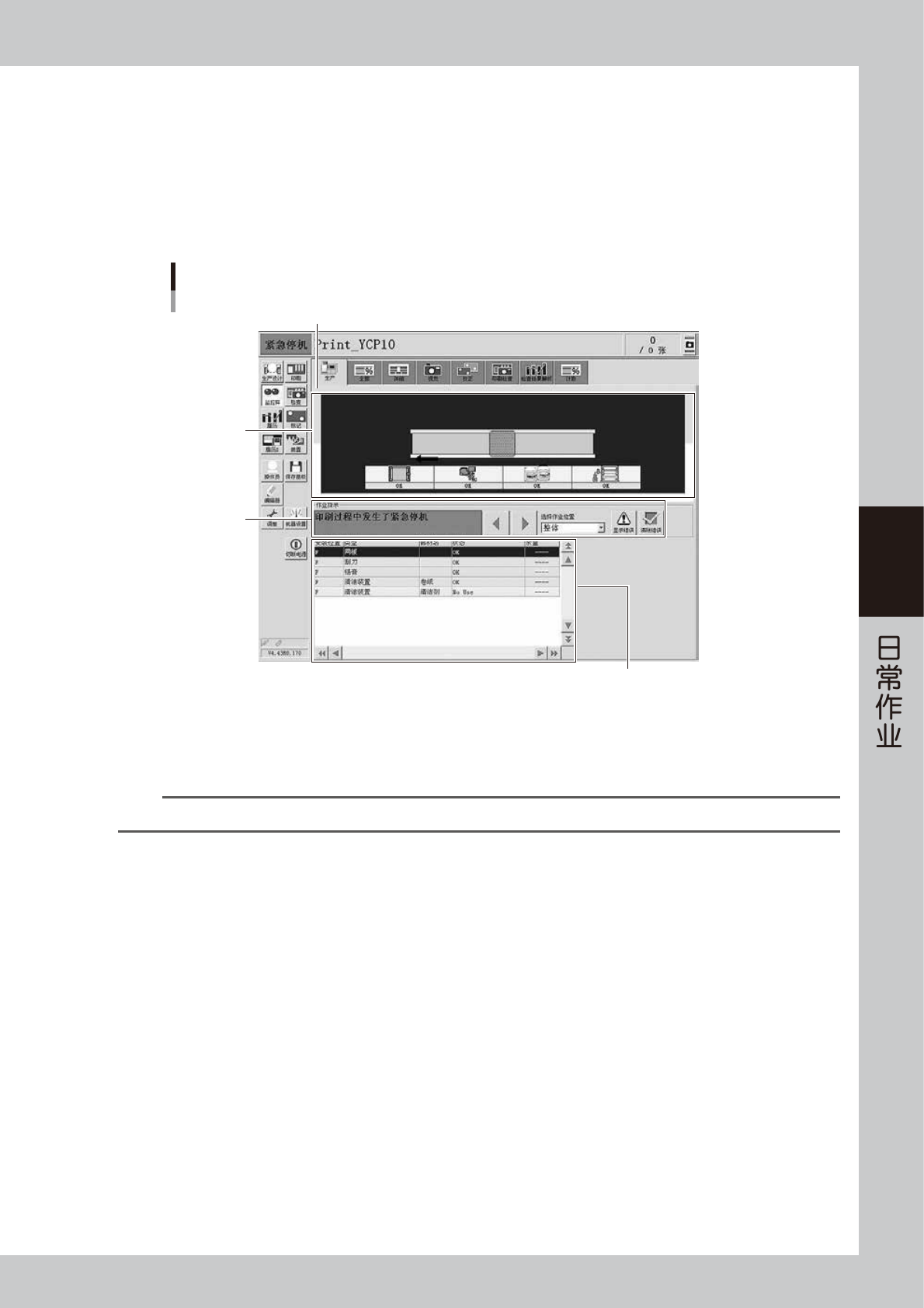

● 监控屏 ：生产
本画面，以机器配置图的形式显示当前正在生产的印刷机的实时信息。印刷机出错时，打开该画面，即可确认发
生的错误、作业指示及警告等状态。
2
3
1
[监控屏] -“生产”画面
印刷机后侧的背景以浅蓝色显示
66414-N1-00
1. 作业指示区
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
通过点击配置图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有作业指示及警告的区域，即使点击也无法选择。
· 作业指示
“作业指示”显示框中显示接下来需进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被清
除的错误、作业指示及警告。发生多个错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换到其它作业指示信息。
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，提示解决方法的对话框。
[ 清除错误 ] 按钮
从“作业指示”显示框中显示的错误、作业指示以及警告恢复之后，按该按钮。
按该按钮之后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
4-26
4

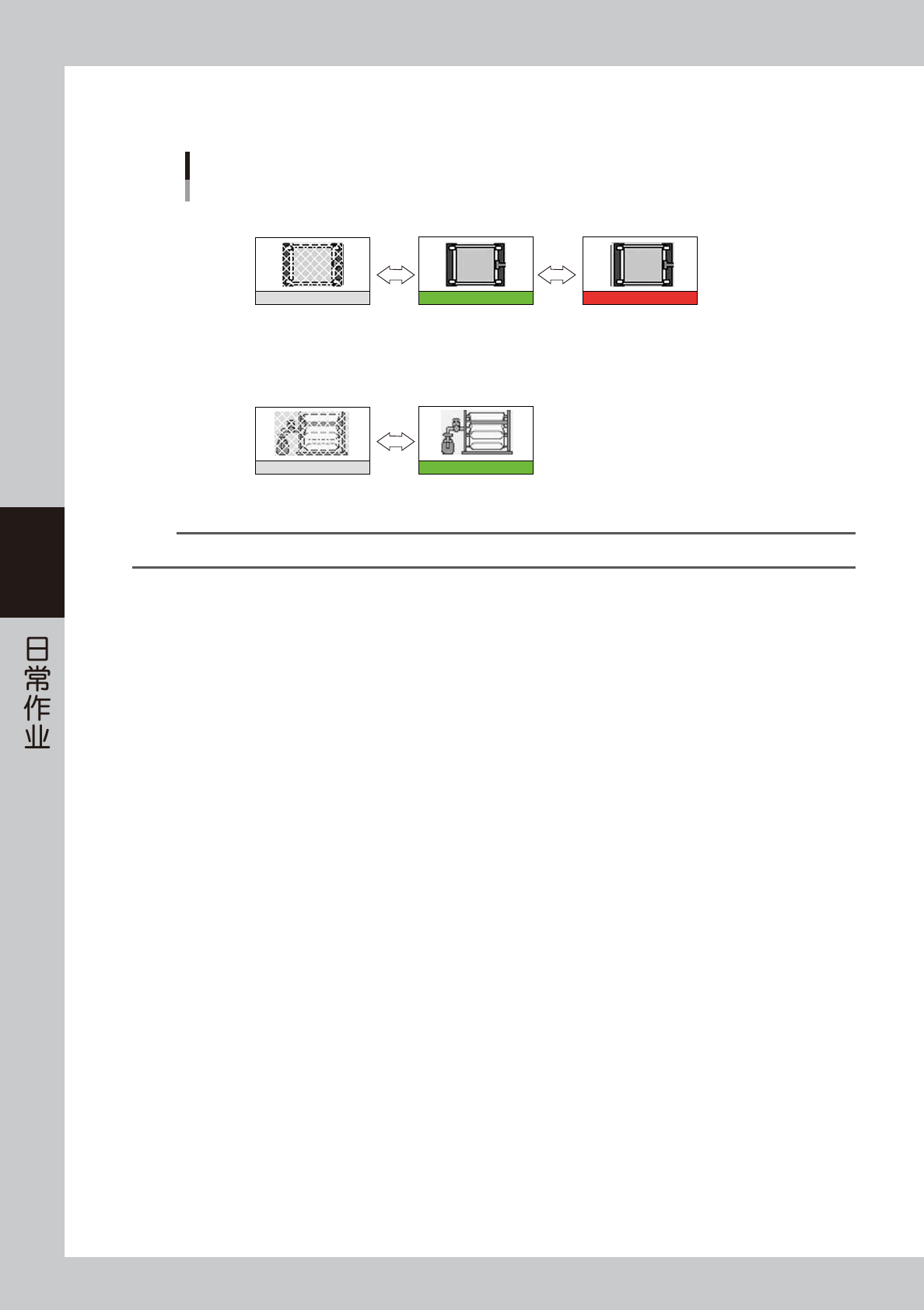

2. 生产准备状态显示区
显示当前部件、材料的安装状态。出错的部件、材料以不同的颜色显示。
[监控屏] -“生产”画面
生产准备状态显示区
网板
清洁装置
没有安装时的状态
(不使用网板时)
已安装好的状态 (绿色) 没有安装时的状态 (红色)
(使用网板时)
使用清洁装置时 (绿色)不使用清洁装置时
OK NG
No Use
No Use
OK
66415-N1-00
参考
印刷机出现整体错误时，整个区域的背景以蓝色显示。
3. 详细显示区
以列表形式显示“生产准备状态显示区”中显示的所有部件、材料。
