3-7 3 2.3.3 W 轴 ( 自动调节传送宽度 ) 1 W轴的加油位置 润滑油枪 ： 用手涂抹 ： W轴导轨部 润滑油注油嘴 六角轴 滚珠丝杆 55308-N1-00 加油部位 加油位置 频率 加油方法 W 轴导轨 2 每月 润滑油枪 W 轴滚珠丝杆 2 用手涂抹 W 轴六角轴 1
3-6
3

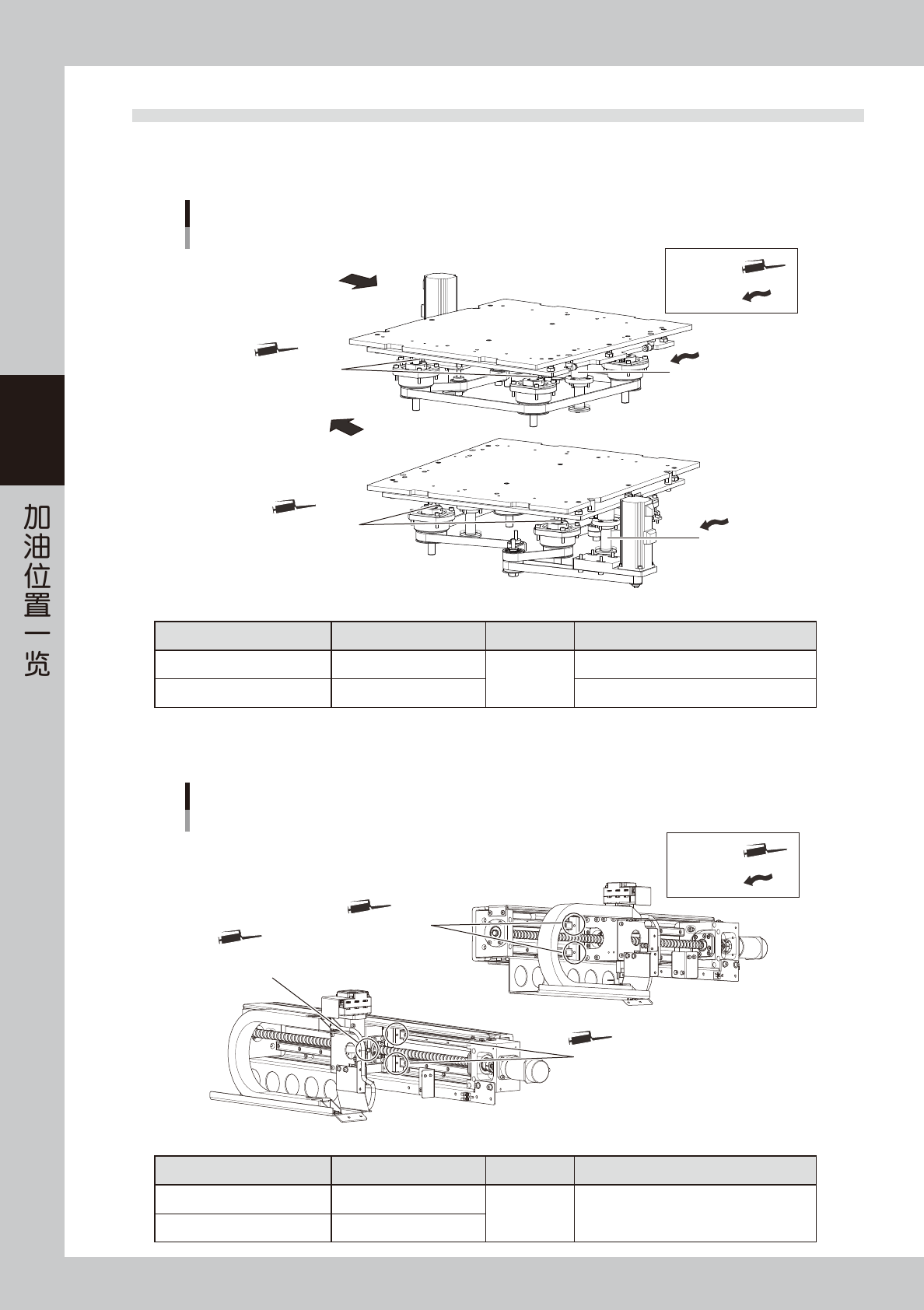

2.3 传送装置部
2.3.1 PU 轴
导轴
印刷机正面
印刷机正面
导轴
PU轴的加油位置
润滑油枪 ：
用手涂抹 ：
PU轴滚珠丝杆部
润滑油注油嘴
PU轴滚珠丝杆部
润滑油注油嘴
55306-N1-00
加油部位 加油位置 频率 加油方法
PU
轴滚珠丝杆
4
每月
润滑油枪
PU
轴导轴
2
用手涂抹
2.3.2 MX 轴
润滑油枪 ：
用手涂抹 ：
MZ轴的加油位置
MX轴滚珠丝杆部
润滑油注油嘴
MX轴导轨部
润滑油注油嘴
MX轴导轨部
润滑油注油嘴
55307-N1-00
加油部位 加油位置 频率 加油方法
MX
轴导轨
4
每月 润滑油枪
MX
轴滚珠丝杆
1
3-7
3

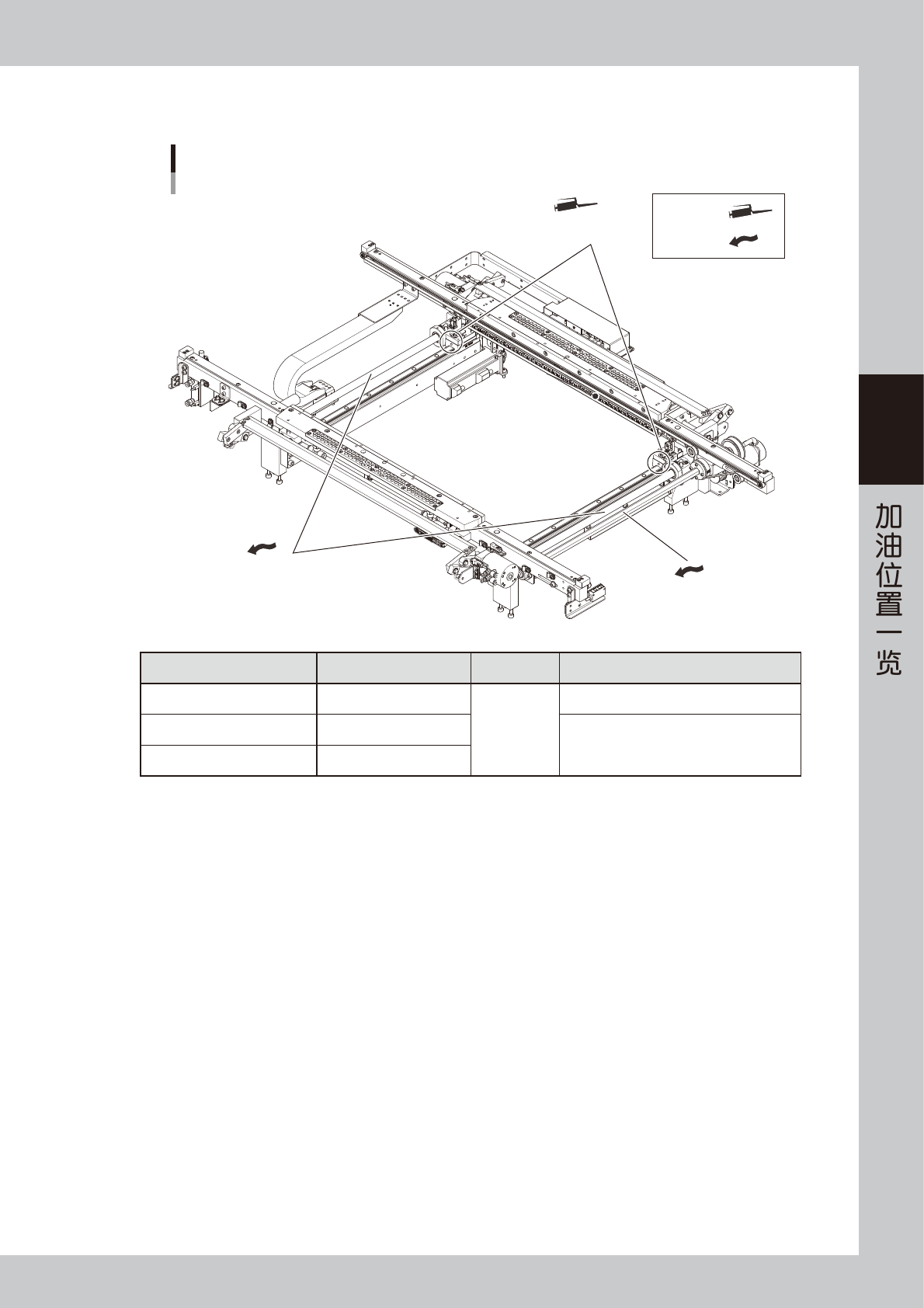

2.3.3 W 轴 ( 自动调节传送宽度 )
1
W轴的加油位置
润滑油枪 ：
用手涂抹 ：
W轴导轨部
润滑油注油嘴
六角轴
滚珠丝杆
55308-N1-00
加油部位 加油位置 频率 加油方法
W
轴导轨
2
每月
润滑油枪
W
轴滚珠丝杆
2
用手涂抹
W
轴六角轴
1
3-8
3

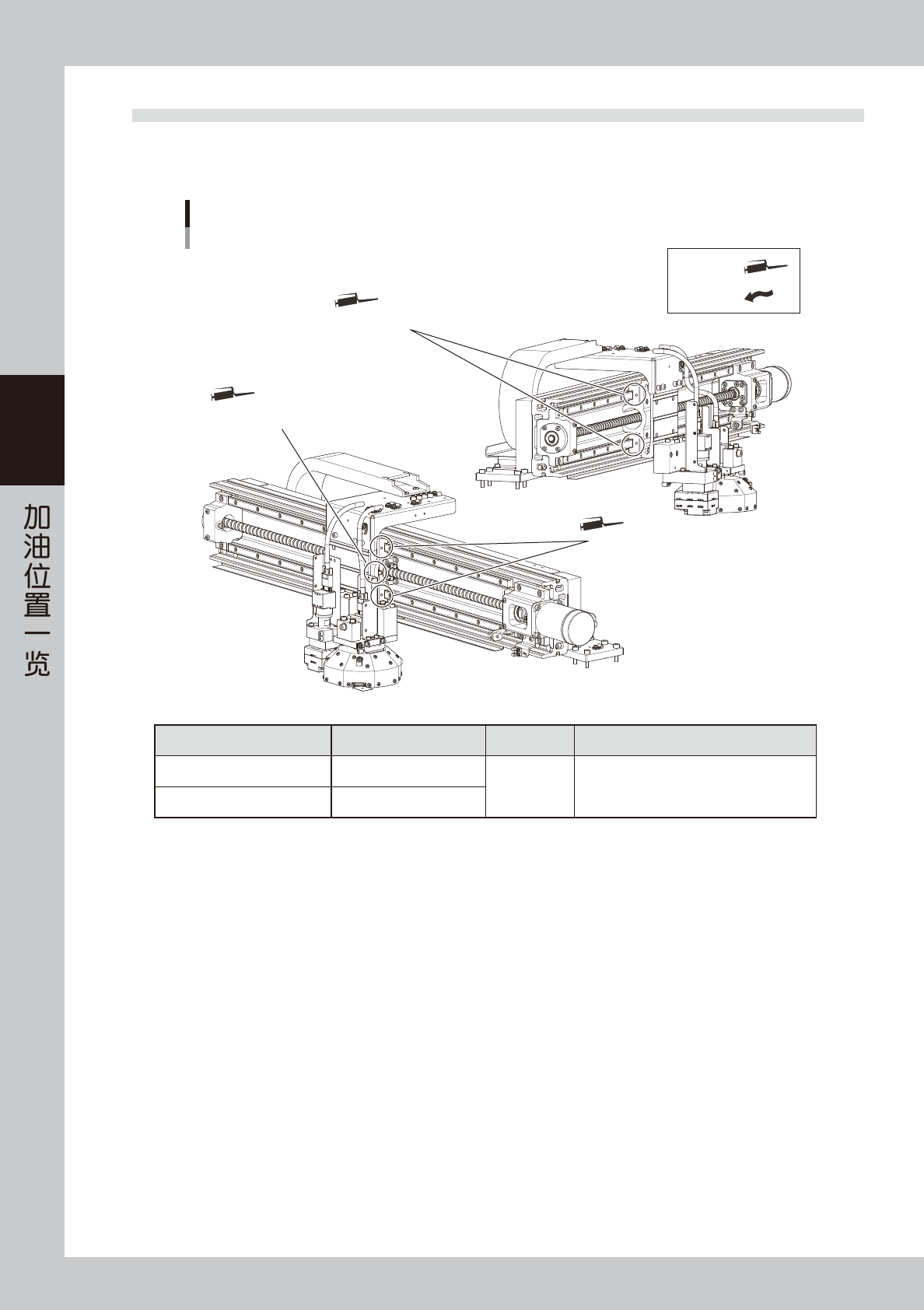

2.4 识别装置部
2.4.1 CX 轴
CX轴的加油位置
CX轴导轨部
润滑油注油嘴
CX轴滚珠丝杆部
润滑油注油嘴
CX轴导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
55309-N1-00
加油部位 加油位置 频率 加油方法
CX
轴导轨
4
每月 润滑油枪
CX
轴滚珠丝杆
1
